Крышка (2) — HITACHI ZX27U-2

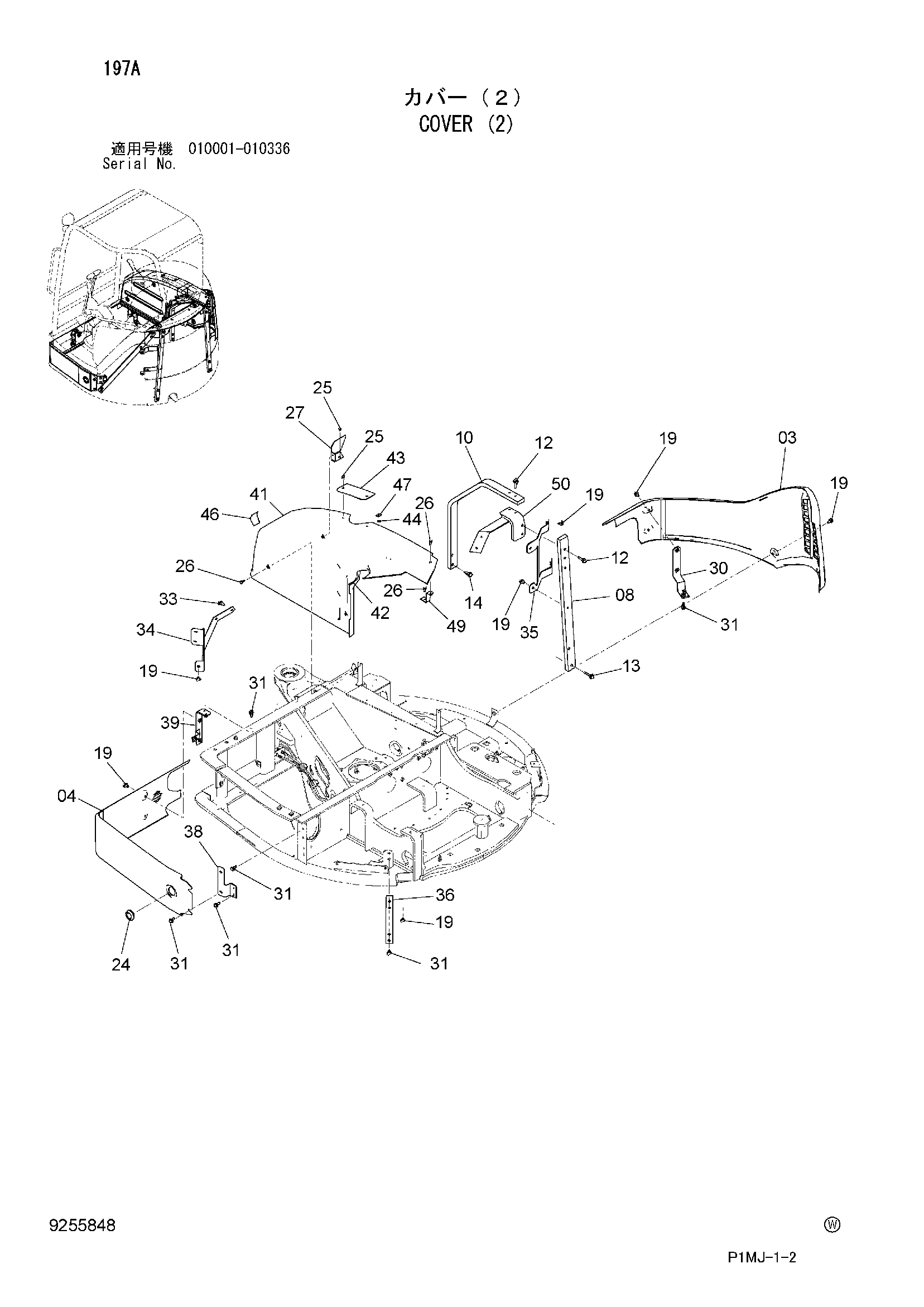

Заводская схема «Крышка (2)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 6023073 | Крышка | 1 |
| 04 | 7047125 замена: 7052123 | Крышка | 1 |
| 04 | 7052123 | Крышка | 1 |
| 08 | 4643333 | Пластина | 1 |
| 10 | 8102574 | Кронштейн | 1 |
| 12 | J271240 | Болт с шайбой | 4 |
| 12A | J901240 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271250 | Болт с шайбой | 2 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271235 | Болт с шайбой | 2 |
| 14A | J901235 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 19 | J271020 | Болт с шайбой | 11 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 24 | 4632335 | Резиновая втулка | 1 |
| 24 | 4665442 | Резиновая втулка | 1 |
| 25 | J260816 | Болт с шайбой | 3 |
| 25A | J900816 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | J260820 | Болт с шайбой | 5 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | 9761647 | Кронштейн | 1 |
| 30 | 9761889 | Кронштейн | 1 |
| 31 | J271025 | Болт с шайбой | 12 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | J271030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 7049397 | Кронштейн | 1 |
| 35 | 8102575 | Кронштейн | 1 |
| 36 | 8102448 | Кронштейн | 1 |
| 38 | 9765217 | Кронштейн | 1 |
| 39 | 9762796 | Кронштейн | 1 |
| 41 | 6023165 замена: 6025346 | Крышка | 1 |
| 42 | 4431045 | Амортизатор | 1 |
| 43 | 4622195 | Крышка | 1 |
| 44 | M500807 | Гайка | 2 |
| 46 | 4638289 | Сиденье | 1 |
| 47 | 4338215 | Шайба | 2 |
| 49 | 9765776 | Кронштейн | 1 |
| 50 | 8104044 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
