Электрооборудование (1-2) — HITACHI ZX27U-2

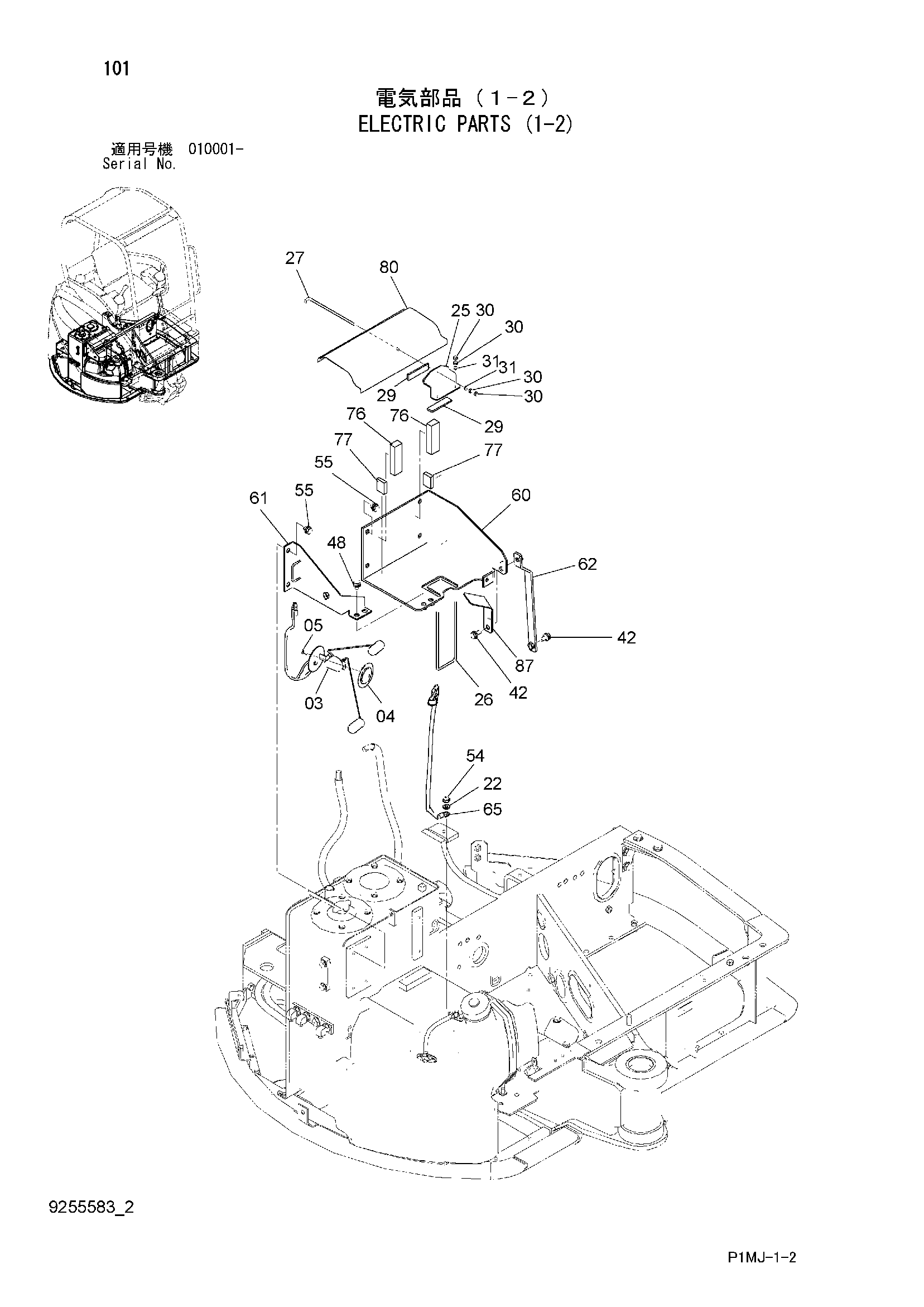

Заводская схема «Электрооборудование (1-2)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4643407 | Поплавок | 1 |
| 04 | 4376524 | Манжета | 1 |
| 05 | 4382035 | Винт | 5 |
| 22 | A590910 | Пружинная шайба | 1 |
| 25 | 4600520 | Кронштейн | 1 |
| 26 | 4609896 | Шток | 1 |
| 27 | 4610582 | Болт | 1 |
| 29 | 4420297 | Резиновая прокладка | 2 |
| 30 | M500605 | Гайка | 6 |
| 31 | A590106 | Плоская шайба | 3 |
| 42 | J271025 | Болт с шайбой | 2 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 48 | J271020 | Болт с шайбой | 2 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 54 | J950010 | Гайка | 1 |
| 55 | J271016 | Болт с шайбой | 6 |
| 55A | J901016 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 60 | 7046615 | Кронштейн | 1 |
| 61 | 8096932 | Кронштейн | 1 |
| 62 | 8096935 | Стойка | 1 |
| 65 | 4622459 | Трос | 1 |
| 76 | 4448213 | Резиновая прокладка | 2 |
| 77 | 4627831 | Сиденье резиновый | 2 |
| 80 | 4642743 | Резиновая прокладка | 1 |
| 87 | 4636378 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
