Кабина (4) — HITACHI ZX27U-2

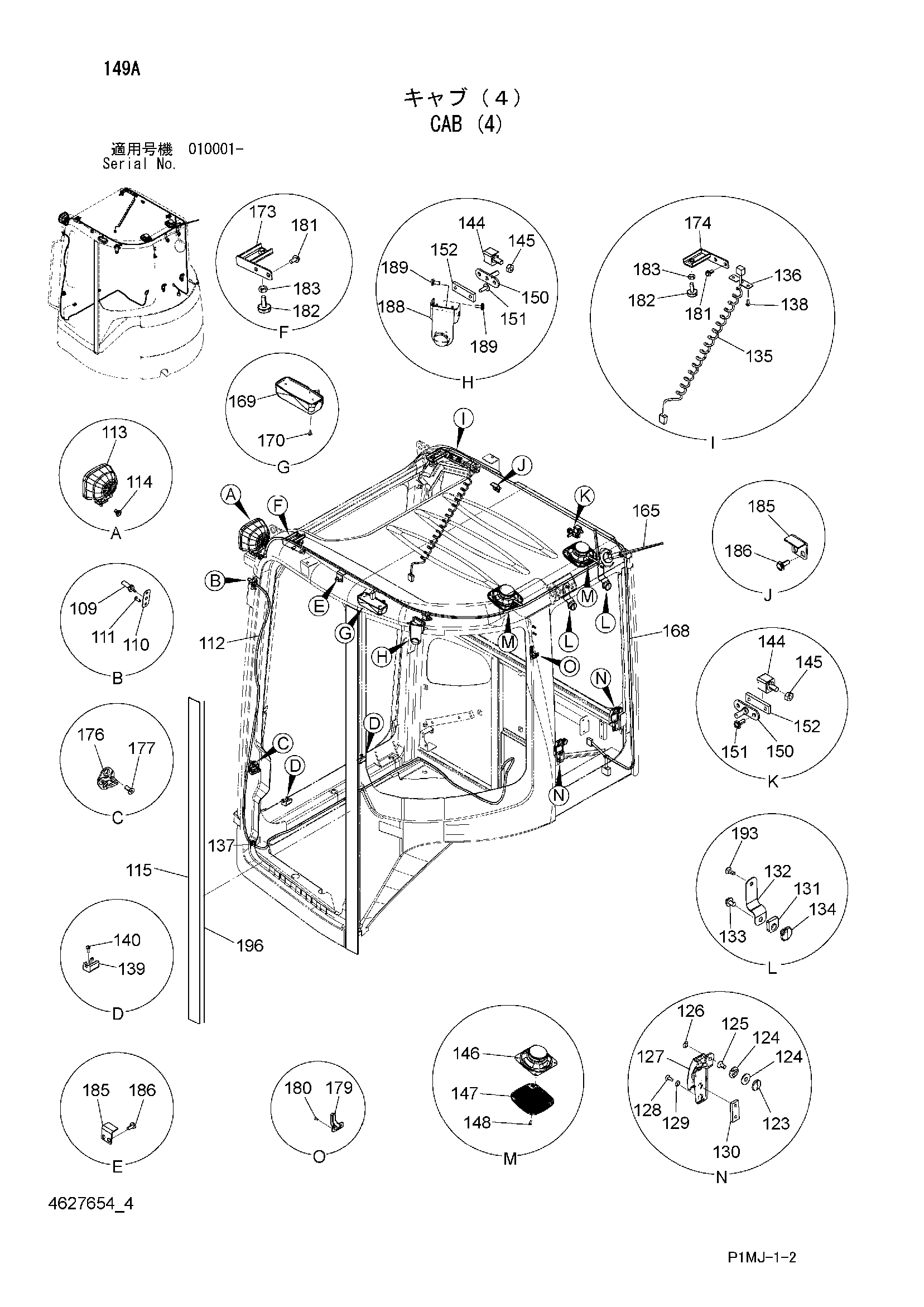

Заводская схема «Кабина (4)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
109	4380989	Форсунка	1
110	4424709	Пластина	1
111	4380957	Винт	2
112	4642273	Шланг	1
113	4608379	Фара	1
113A	4375215	Лампа	1
113B	4428123	Прокладка	1
113C	4634053	Рассеиватель	1
114	4642275	Резиновая втулка	1
115	4646307	Крышка	1
123	4424676	Фиксатор	2
124	4347062	Амортизатор	4
125	4424750	Винт	2
126	4424751	Шайба	2
127	4347060	Замок	2
128	4380958	Винт	4
129	4424752	Шайба	4
130	4424677	Сиденье	2
131	4642284	Амортизатор	2
132	4631022	Пружина	2
133	4424757	Болт	2
134	4424666	Гайка	2
135	4424694	Жгут проводов	1
136	4424695	Пластина	1
137	4380977	Резиновая втулка	1
138	4380957	Винт	2
139	4642285	Ограничитель	2
140	4646475	Винт	2
144	4642286	Ограничитель	2
145	J950008	Гайка	2
146	4407334	Ответная планка	2
147	4364504	Решётка	2
148	4424712	Винт	8
150	4642288	Ответная планка	2
151	4380970	Болт	4
152	4642289	Сиденье	2
165	4642309	Антенна	1
168	4642310	Жгут проводов	1
169	4642311	Плафон кабины	1
170	4646481	Винт	2
173	4646305	Кронштейн	1
174	4646306	Кронштейн	1
176	4347035	Ответная планка	1
177	4424759	Болт	2
179	4642352	Подвес	1
180	4680547	Винт	2
181	4424770	Болт	4
182	4680533	Ограничитель	2
183	4424763	Гайка	2
185	4680534	Кронштейн	2
186	4380970	Болт	4
188	4665274	Ограничитель	1
189	4425821	Болт	2
193	4380970	Болт	2
196	4424755	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
