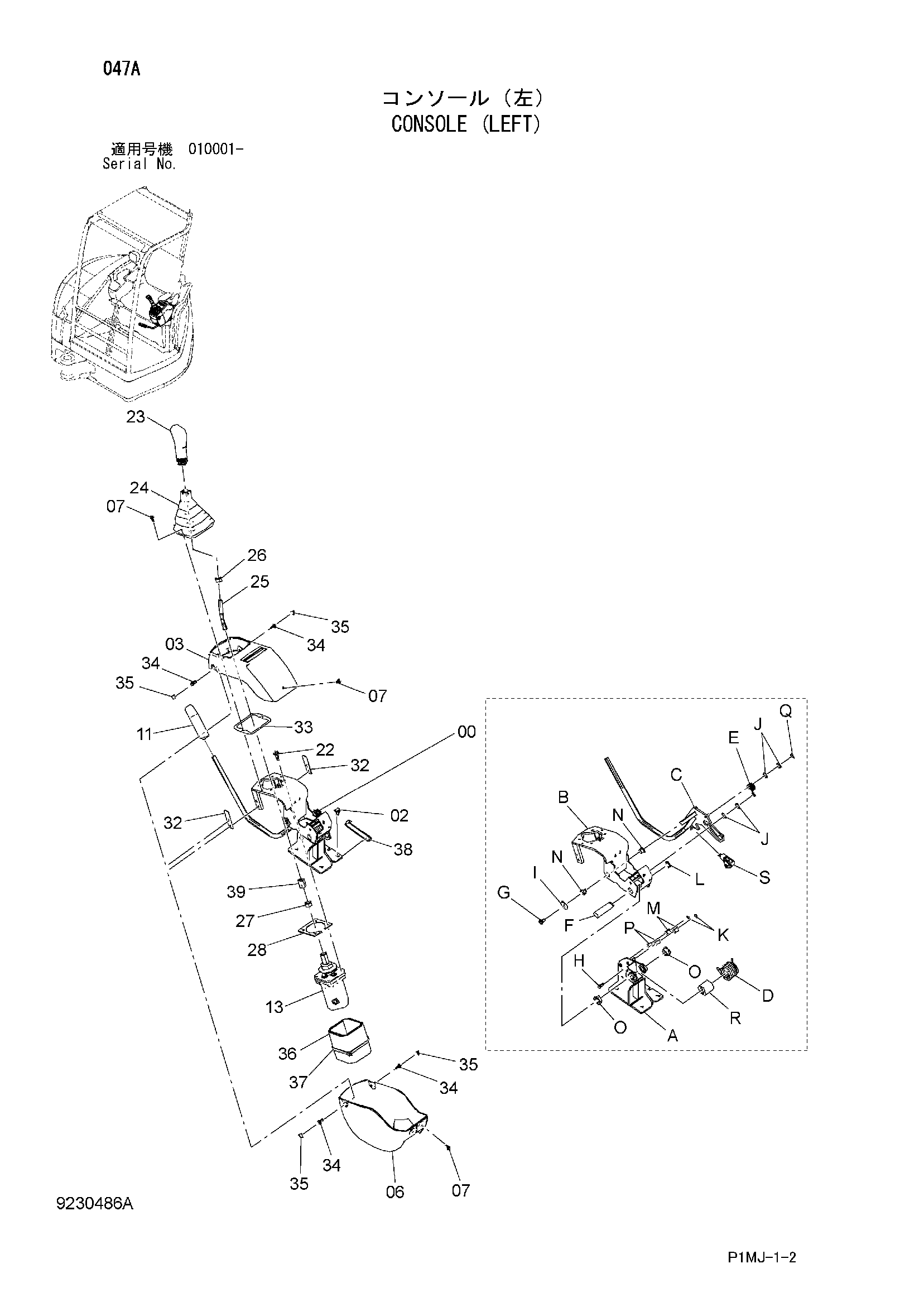

Консоль (левый) — HITACHI ZX27U-2

Заводская схема «Консоль (левый)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4607417	Рама	1
00A	4629331 замена: 4675202	Рама	1
00A	4675202	Рама	1
00B	4629332	Рама	1
00C	4629333	Рычаг	1
00D	4629334	Пружина	1
00E	4629335	Пружина	1
00F	4629336	Вал	1
00G	4372337	Болт	1
00H	4631468	Болт с шайбой	2
00H	4659324	Болт	2
00I	4435368	Шайба	1
00J	4633958	Шайба	4
00K	4435378	Стопорное кольцо	2
00L	4629337	Стопорное кольцо	1
00M	4393842	Втулка	2
00N	4479635	Втулка пальца	2
00O	4482926	Втулка	2
00P	4631470	Втулка оиллесс	2
00Q	4629338	Гайка	1
00R	4631469	Втулка	1
00S	4630744	Выключатель	1
02	J260820	Болт с шайбой	4
02A	J900820	Болт	1
02B	A590108	Плоская шайба	1
03	4607418	Крышка	1
06	4607419	Крышка	1
07	J680616	Винт с шайбой	5
11	4377660	Рукоятка	1
13	4611037	Пилотный клапан	1
22	J260825	Болт с шайбой	4
22A	J900825	Болт	1
22B	A590108	Плоская шайба	1
23	2051863	Рукоятка	1
24	1032582	Защитный чехол	1
25	4627367	Рычаг	1
26	J952012	Гайка	1
27	J950012	Гайка	1
28	4627373	Уплотнение	1
32	4627374	Уплотнение	2
33	3106482	Пластина	1
34	J260616	Болт с шайбой	4
34A	J900616	Болт	1
34B	A590106	Плоская шайба	1
35	4624545	Колпачок	4
36	4629329	Стекловата	1
37	4323613	Ленточный зажим	1
38	4055312	Ленточный зажим	1
39	4642220	Водяной шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
