Основные гидролинии (1) — HITACHI ZX27U-2

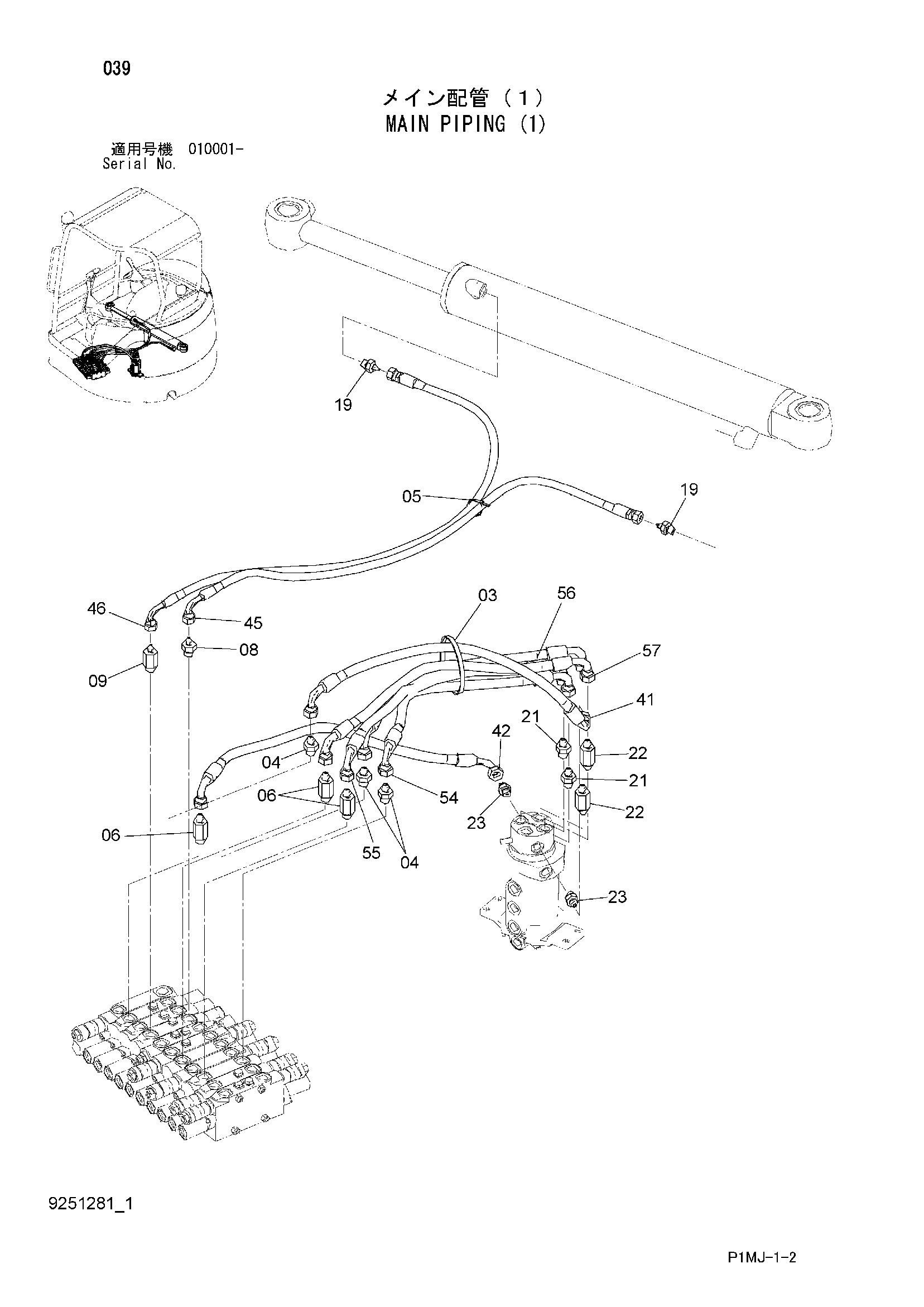

Заводская схема «Основные гидролинии (1)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4323613 | Ленточный зажим | 1 |
| 04 | A852133 | Адаптер | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4326365 | Ленточный зажим | 1 |
| 06 | 4276965 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852132 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4276964 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4276965 | Адаптер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852123 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4649692 | Шланг (A9) | 1 |
| 42 | 4649693 | Шланг (B9) | 1 |
| 45 | 4627204 | Шланг (A7) | 1 |
| 46 | 4627205 | Шланг (B7) | 1 |
| 54 | 4649694 | Шланг (A3) | 1 |
| 55 | 4649695 | Шланг (B3) | 1 |
| 56 | 4649696 | Шланг (A4) | 1 |
| 57 | 4649697 | Шланг (B4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
