Навес (2-пиллар) — HITACHI ZX27U-2

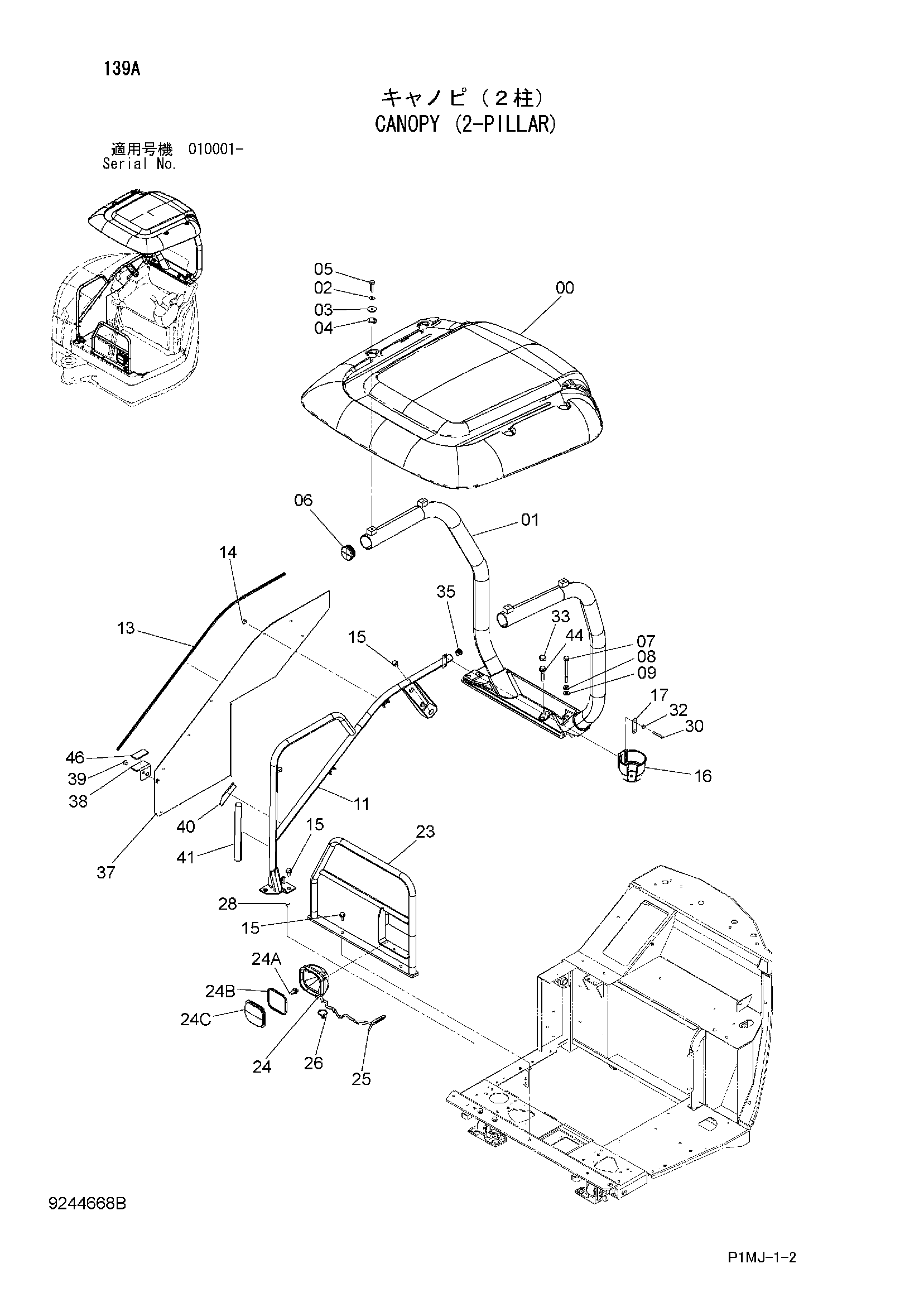

Заводская схема «Навес (2-пиллар)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427920 | Рооф | 1 |
| 00 | 4656658 | Рооф | 1 |
| 01 | 6023006 | Поле | 1 |
| 01 | 6024813 | Поле | 1 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | 4621403 | Шайба | 4 |
| 04 | 4417253 | Шайба | 4 |
| 05 | J921040 | Болт | 4 |
| 05 | J281020 | Болт с шайбой | 4 |
| 05A | J901020 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | 4472359 | Колпачок | 2 |
| 07 | J921202 | Болт | 1 |
| 08 | A590912 | Пружинная шайба | 1 |
| 09 | A590112 | Плоская шайба | 1 |
| 11 | 7047541 | Поле | 1 |
| 13 | 4632516 | Амортизатор | 1 |
| 14 | J260816 | Болт с шайбой | 5 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J271025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4626962 | Держатель | 1 |
| 17 | 4626724 | Пластина | 1 |
| 23 | 8095603 | Стойка | 1 |
| 24 | 4608379 | Фара | 1 |
| 24A | 4375215 | Лампа | 1 |
| 24B | 4428123 | Прокладка | 1 |
| 24C | 4634053 | Рассеиватель | 1 |
| 25 | 4632513 | Жгут проводов | 1 |
| 26 | 4055311 | Ленточный зажим | 1 |
| 28 | 4288579 | Пробка | 1 |
| 30 | J780616 | Болт с внутренним шестигранником | 2 |
| 32 | J222006 | Шайба | 2 |
| 33 | 4642322 | Колпачок | 2 |
| 35 | 4650839 | Колпачок | 1 |
| 37 | 8098484 | Крышка | 1 |
| 38 | 4659586 | Кронштейн | 1 |
| 39 | J260816 | Болт с шайбой | 1 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | 4636430 | Сиденье | 1 |
| 41 | 4636429 | Сиденье | 1 |
| 44 | J271255 | Болт с шайбой | 4 |
| 44A | J901255 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 46 | 4648128 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
