Дополнительный трубопроводы (рукоять 1.47m) — HITACHI ZX27U-2

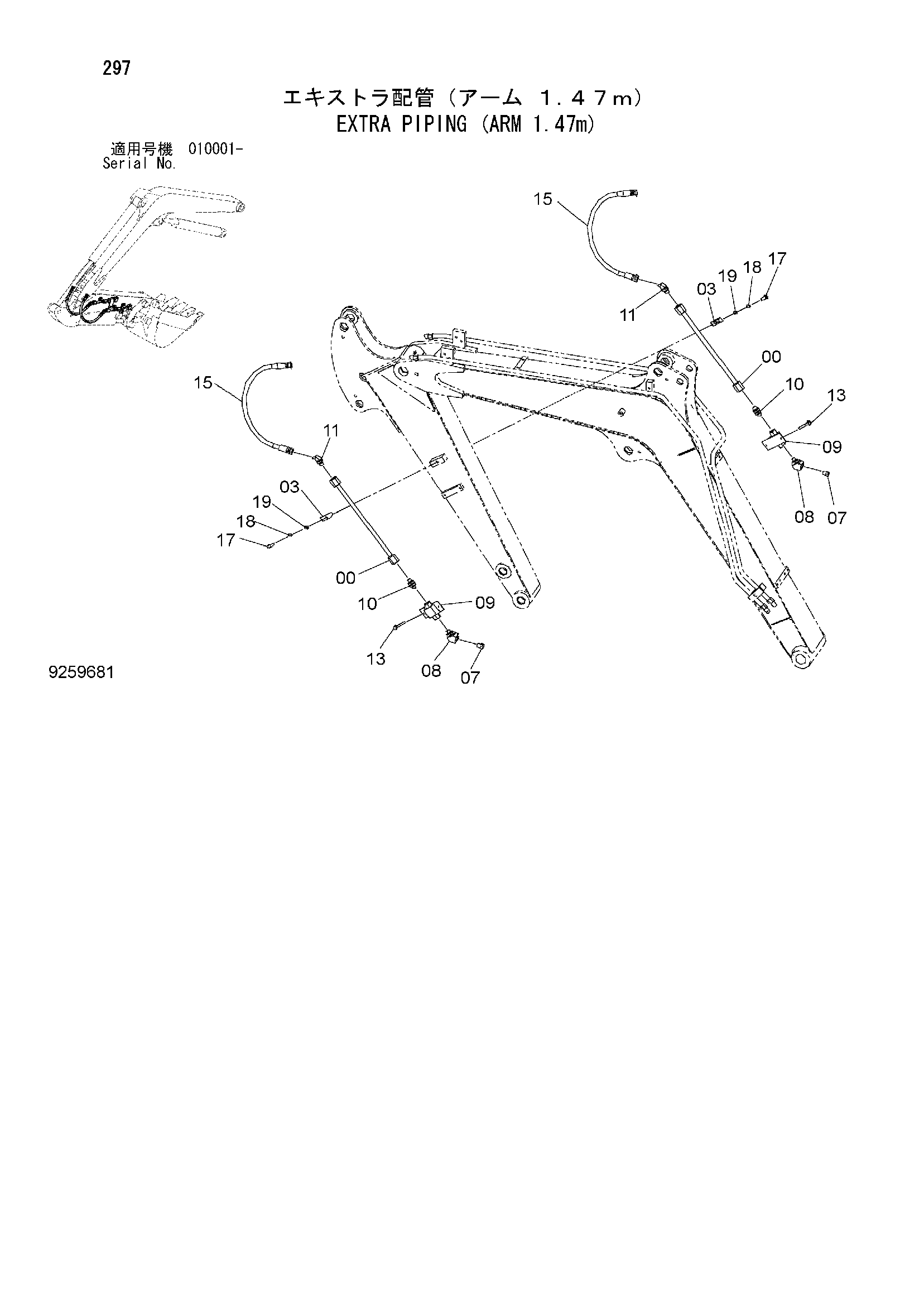

Заводская схема «Дополнительный трубопроводы (рукоять 1.47m)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764508 | Трубка | 2 |
| 03 | 4138227 | Хомут трубки | 2 |
| 07 | 4294858 | Пробка | 2 |
| 08 | 4293263 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4631880 | Запорный клапан | 2 |
| 10 | 4276850 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 2 |
| 11 | A852244 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | J260820 | Болт с шайбой | 4 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 4628594 | Шланг | 2 |
| 17 | J901040 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
