Рукоять 1.17m детали — HITACHI ZX27U-2

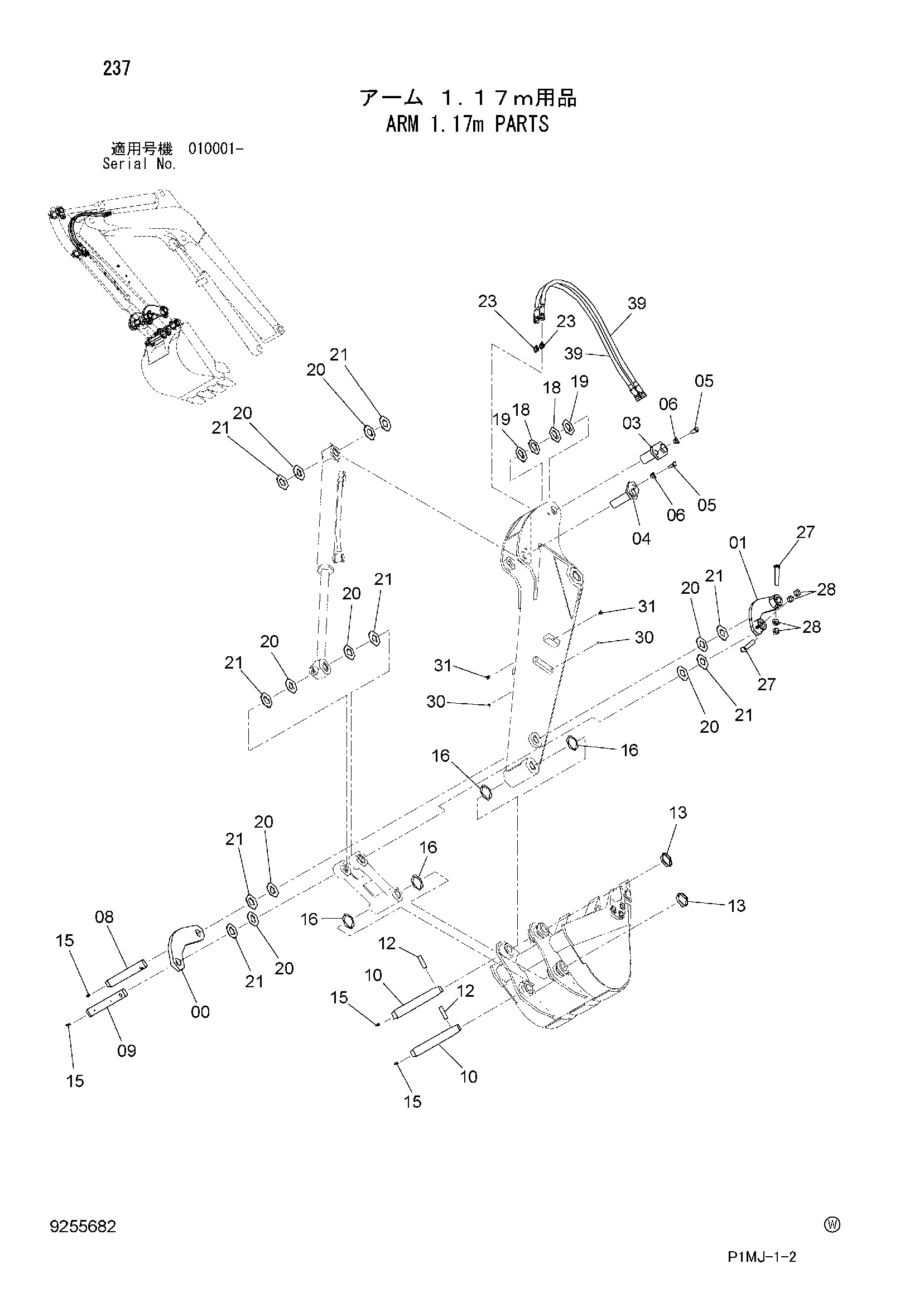

Заводская схема «Рукоять 1.17m детали» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4444591 | Тяга | 1 |
| 01 | 8101477 | Тяга | 1 |
| 03 | 9758090 | Палец | 1 |
| 04 | 9758092 | Палец | 1 |
| 05 | J901230 | Болт | 2 |
| 06 | 4339354 | Втулка | 2 |
| 08 | 4332018 | Палец | 1 |
| 09 | 4332019 | Палец | 1 |
| 10 | 4487425 | Палец | 2 |
| 12 | 4244708 | Палец | 2 |
| 13 | 4351621 | Кольцо | 2 |
| 15 | J75481 | Пресс-маслёнка | 4 |
| 16 | 4275520 | Уплотнительное кольцо | 4 |
| 18 | 4367635 | Регулировочная шайба 0.5mm | 2 |
| 19 | 4367637 | Регулировочная шайба 1.0mm | 2 |
| 20 | 4367639 | Регулировочная шайба 0.5mm | 8 |
| 21 | 4367640 | Регулировочная шайба 0.8mm | 8 |
| 23 | A852133 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4633023 | Стопорный палец | 2 |
| 28 | J950016 | Гайка | 4 |
| 30 | 4484294 | Пробка | 4 |
| 31 | 4288579 | Пробка | 2 |
| 39 | 4628593 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
