Электрооборудование (1-1) — HITACHI ZX27U-2

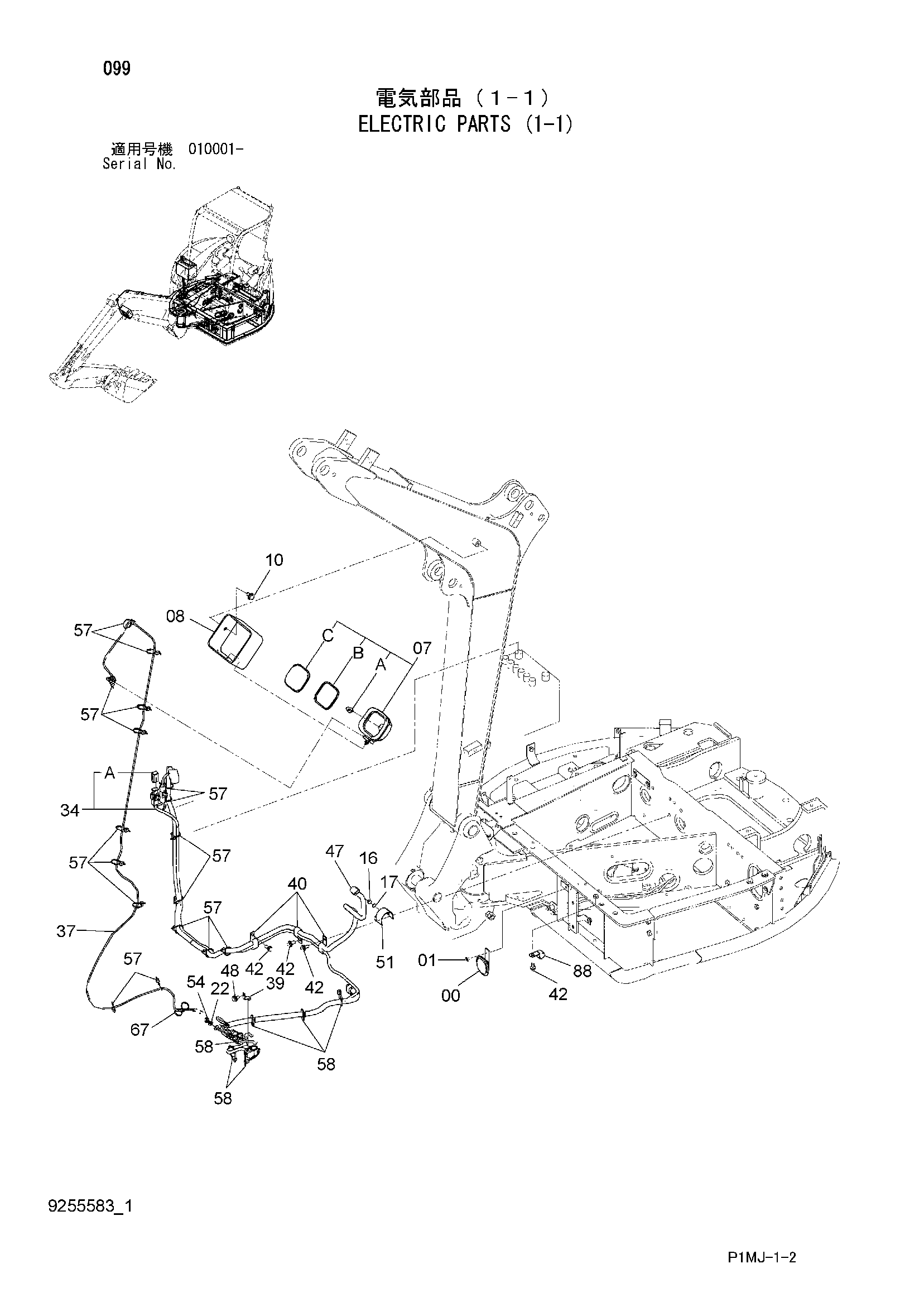

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608386 | Звуковой сигнал | 1 |
| 01 | J260816 | Болт с шайбой | 1 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 07 | 4608379 | Фара | 1 |
| 07A | 4375215 | Лампа | 1 |
| 07B | 4428123 | Прокладка | 1 |
| 07C | 4634053 | Рассеиватель | 1 |
| 08 | 4457415 | Защитный кожух | 1 |
| 10 | J271225 | Болт с шайбой | 1 |
| 10A | J901225 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 16 | M500807 | Гайка | 1 |
| 17 | A590908 | Пружинная шайба | 1 |
| 22 | A590910 | Пружинная шайба | 1 |
| 34 | 2052848 | Жгут проводов | 1 |
| 34A | 4414201 | Фусибле-линк | 1 |
| 37 | 4617506 | Жгут проводов | 1 |
| 39 | 4645952 | Кронштейн | 1 |
| 40 | 4190282 | Зажим | 3 |
| 42 | J271025 | Болт с шайбой | 4 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 47 | 4644058 | Трос батт. | 1 |
| 48 | J271020 | Болт с шайбой | 1 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 51 | 4652855 | Крышка | 1 |
| 54 | J950010 | Гайка | 1 |
| 57 | 4055311 | Ленточный зажим | 17 |
| 58 | 4055312 | Ленточный зажим | 6 |
| 67 | 4371049 | Ленточный зажим | 1 |
| 88 | 4190277 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
