Электрооборудование (1-3) — HITACHI ZX27U-2

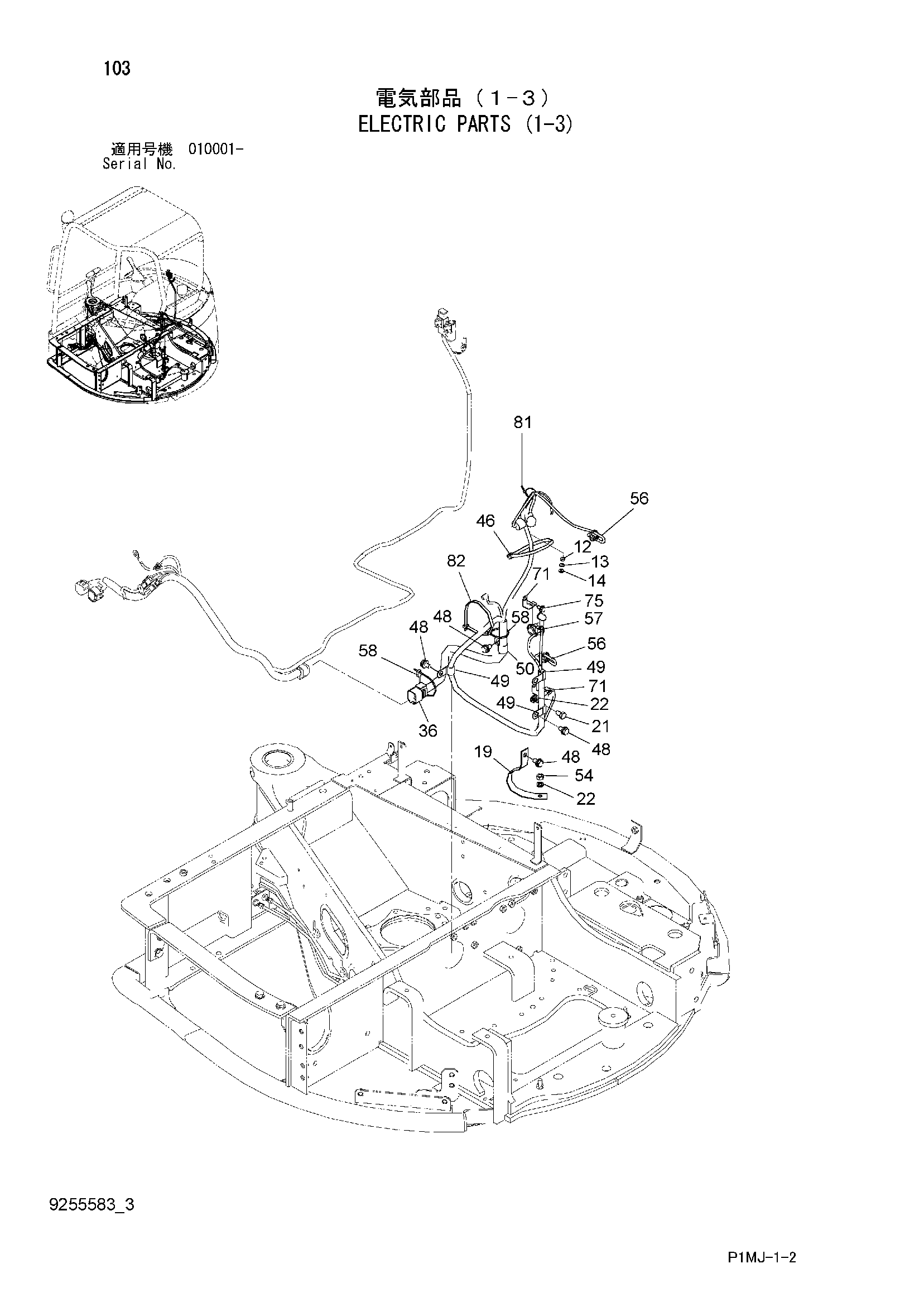

Заводская схема «Электрооборудование (1-3)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | M500605 | Гайка | 1 |
| 13 | A590906 | Пружинная шайба | 1 |
| 14 | A590106 | Плоская шайба | 1 |
| 19 | 4372789 | Жгут проводов | 1 |
| 21 | J901020 | Болт | 1 |
| 22 | A590910 | Пружинная шайба | 2 |
| 36 | 3106659 | Жгут проводов | 1 |
| 46 | 4323613 | Ленточный зажим | 1 |
| 48 | J271020 | Болт с шайбой | 4 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | 4190275 | Зажим | 3 |
| 50 | 4190274 | Зажим | 1 |
| 54 | J950010 | Гайка | 1 |
| 56 | 4326365 | Ленточный зажим | 2 |
| 57 | 4055311 | Ленточный зажим | 1 |
| 58 | 4055312 | Ленточный зажим | 2 |
| 71 | 4381930 | Кронштейн | 2 |
| 75 | J260816 | Болт с шайбой | 1 |
| 75A | J900816 | Болт | 1 |
| 75B | A590108 | Плоская шайба | 1 |
| 81 | 4326365 | Ленточный зажим | 1 |
| 82 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
