Пилотные гидролинии (2-2) — HITACHI ZX27U-2

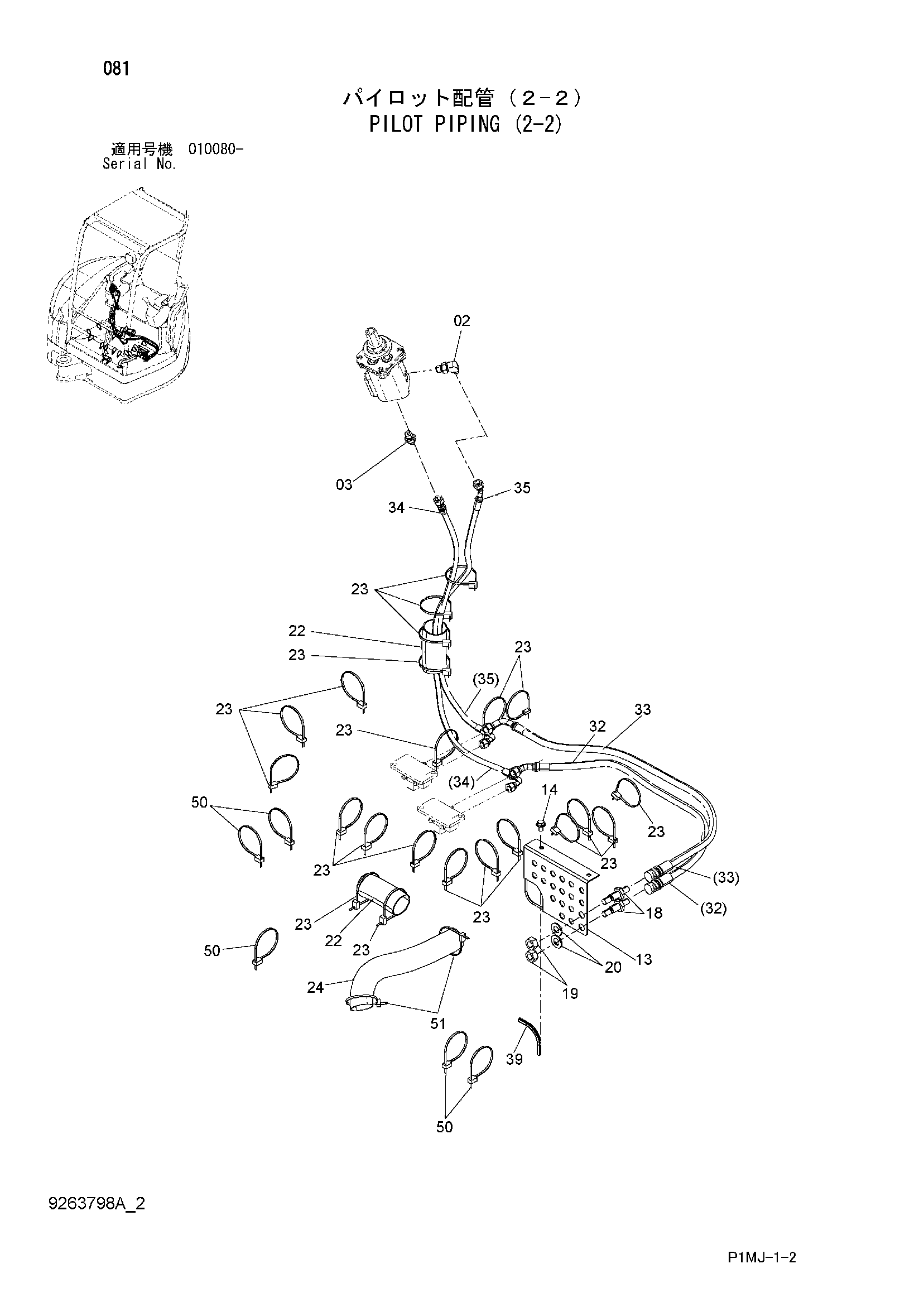

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4652861 | Фильтр | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 8105009 | Кронштейн | 1 |
| 14 | J260816 | Болт с шайбой | 2 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 18 | 4656269 | Адаптер | 2 |
| 19 | 4202531 | Гайка | 2 |
| 20 | A590114 | Плоская шайба | 2 |
| 22 | 4484505 | Сиденье резиновый | 2 |
| 23 | 4055312 | Ленточный зажим | 22 |
| 24 | 4376631 | Защитный кожух | 1 |
| 32 | 4657231 | Шланг (P) | 1 |
| 33 | 4657232 | Шланг (T) | 1 |
| 34 | 4653570 | Пластиковый шланг (RT) | 1 |
| 35 | 4653568 | Пластиковый шланг (RP) | 1 |
| 39 | 4480638 | Резиновая прокладка | 1 |
| 50 | 4323613 | Ленточный зажим | 5 |
| 51 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
