Гидролинии хода — HITACHI ZX27U-2

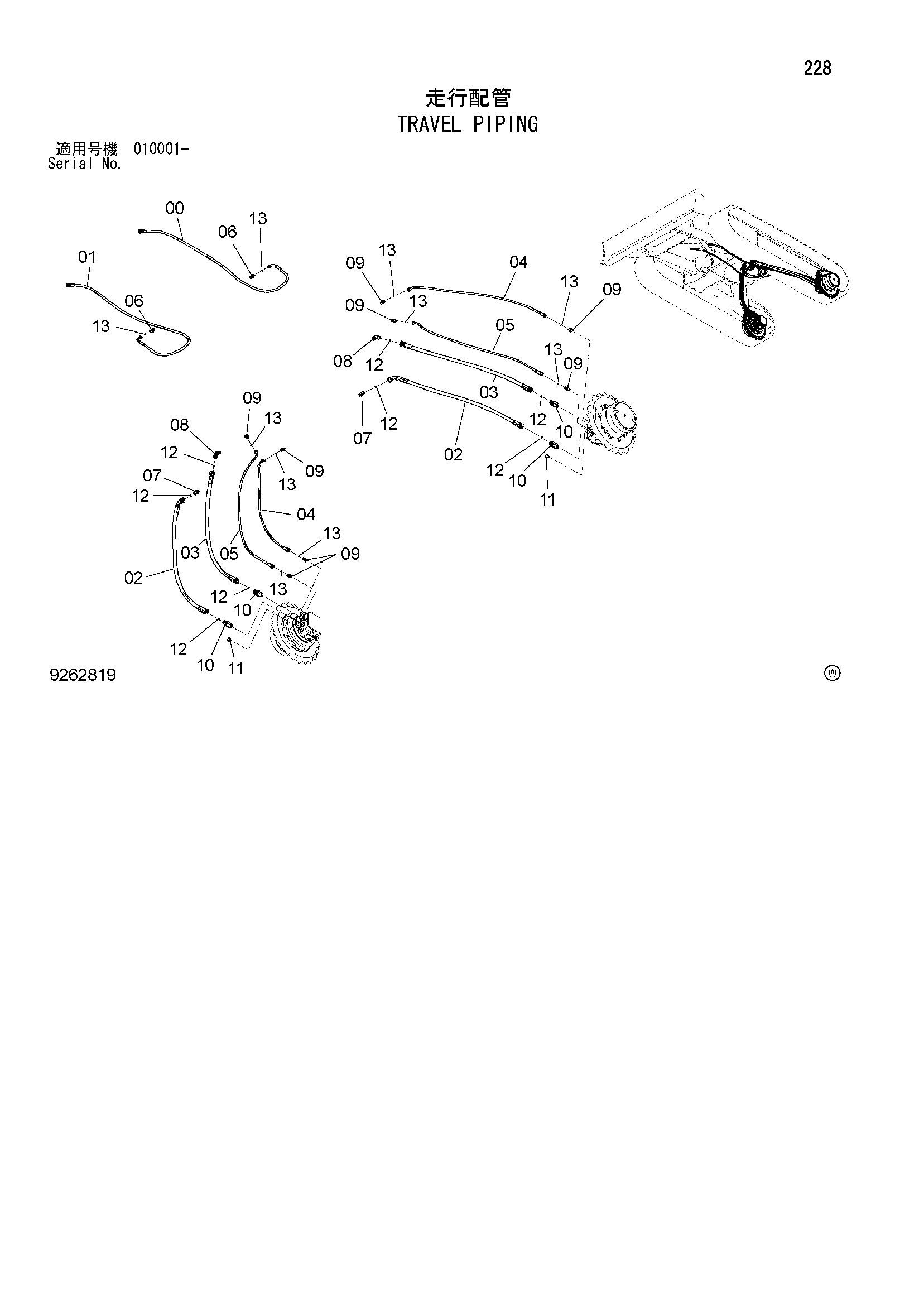

Заводская схема «Гидролинии хода» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4652787 | Шланг | 1 |
| 01 | 4652788 | Шланг | 1 |
| 02 | 4652789 | Шланг | 2 |
| 03 | 4652790 | Шланг | 2 |
| 04 | 4652791 | Шланг | 2 |
| 05 | 4652792 | Шланг | 2 |
| 06 | 4629027 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4616943 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4616942 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4620352 | Адаптер | 8 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4620271 | Адаптер | 4 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A885002 | Пробка | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 8 |
| 13 | 4154235 | Уплотнительное кольцо | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
