Масляный радиатор трубопроводы — HITACHI ZX27U-2

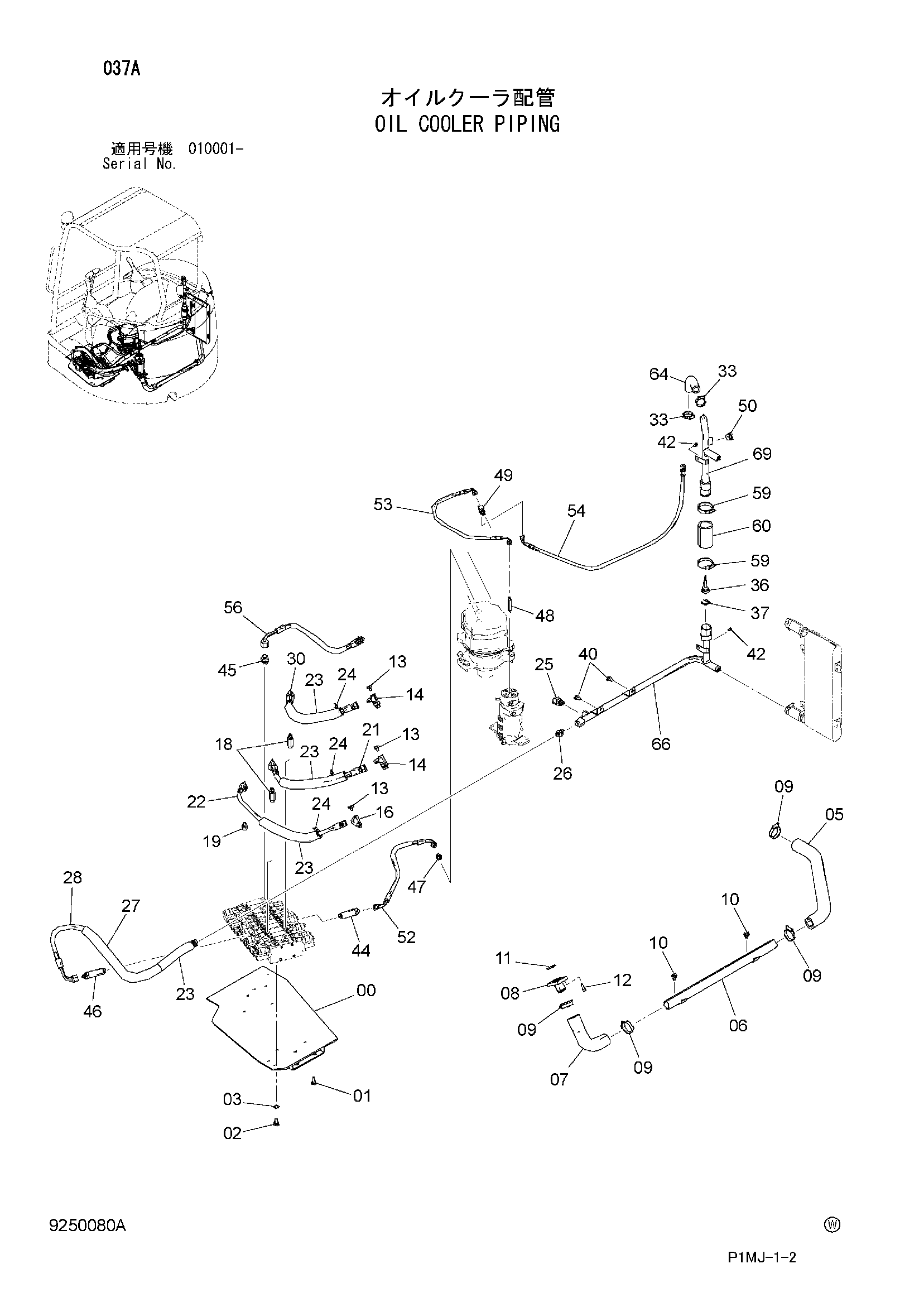

Заводская схема «Масляный радиатор трубопроводы» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102443 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4623691 | Болт с шайбой | 4 |
| 03 | J222010 | Шайба | 4 |
| 05 | 3099321 | Резиновый шланг | 1 |
| 06 | 8092770 | Всасывающая трубка | 1 |
| 07 | 3100099 | Резиновый шланг | 1 |
| 08 | 9752265 | Всасывающая трубка | 1 |
| 09 | 4505385 | Хомут шланга | 4 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A810040 | Уплотнительное кольцо | 1 |
| 12 | J781025 | Болт с внутренним шестигранником | 4 |
| 13 | A885002 | Пробка | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4622877 | Тройник | 2 |
| 14A | 954493 | Уплотнительное кольцо | 1 |
| 16 | 4633820 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4276966 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852133 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4627085 | Шланг (P2) | 1 |
| 22 | 4627086 | Шланг (P3) | 1 |
| 23 | 4621216 | Трубка | 4 |
| 24 | 4055311 | Ленточный зажим | 3 |
| 25 | A852244 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A852144 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4432868 | Трубка | 1 |
| 28 | 4649682 | Шланг (T1) | 1 |
| 30 | 4649678 | Шланг (P1) | 1 |
| 33 | 4505243 | Хомут шланга | 2 |
| 36 | 4255212 | Клапан | 1 |
| 37 | 446751 | Стопорное кольцо | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | J260816 | Болт с шайбой | 2 |
| 42A | J900816 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 44 | 4636871 | Адаптер | 1 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | A852144 | Адаптер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4643440 | Адаптер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | A852133 | Адаптер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4643243 | Адаптер | 1 |
| 49 | A852432 | Тройник | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A885004 | Пробка | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4649679 | Пластиковый шланг (M) | 1 |
| 53 | 4649680 | Пластиковый шланг (D4) | 1 |
| 54 | 4649681 | Пластиковый шланг (D5) | 1 |
| 56 | 4649683 | Пластиковый шланг (T3) | 1 |
| 59 | 4504199 | Хомут шланга | 2 |
| 60 | 4087298 | Резиновый шланг | 1 |
| 64 | 4638769 | Резиновый шланг | 1 |
| 66 | 8102452 | Трубка | 1 |
| 69 | 8104704 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
