Радиатор (1) — HITACHI ZX27U-2

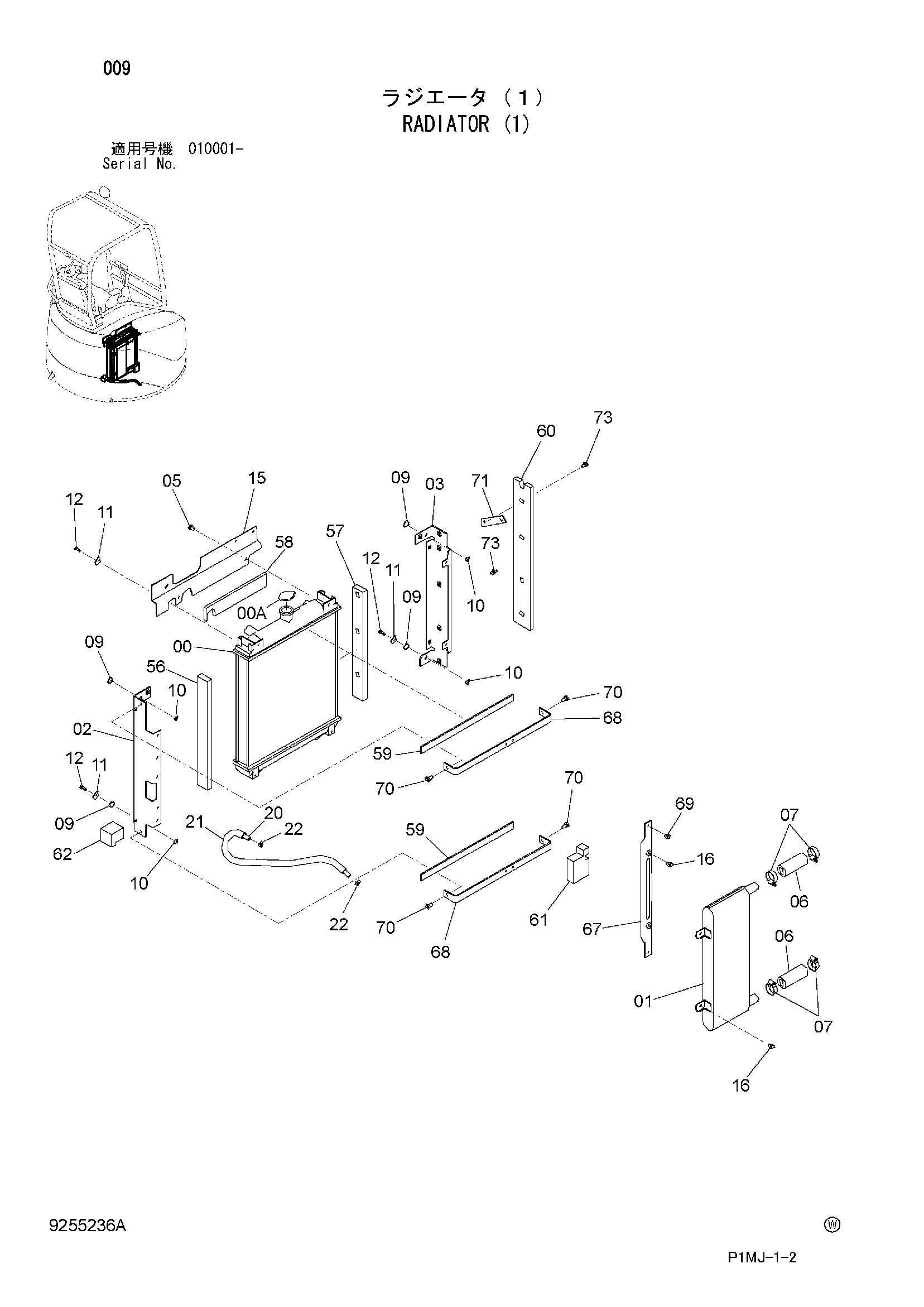

Заводская схема «Радиатор (1)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640694 | Радиатор | 1 |
| 00A | 4652173 | Колпачок | 1 |
| 01 | 4604659 | Масляный радиатор | 1 |
| 02 | 8101659 | Правый кронштейн | 1 |
| 03 | 8101660 | Левый кронштейн | 1 |
| 05 | J260816 | Болт с шайбой | 2 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 4120247 | Резиновый шланг | 2 |
| 07 | 4505243 | Хомут шланга | 4 |
| 09 | 4640687 | Резиновая подушка | 4 |
| 10 | 4640686 | Втулка | 4 |
| 11 | 4340301 | Шайба | 4 |
| 12 | J900620 | Болт | 4 |
| 15 | 8102522 | Кронштейн | 1 |
| 16 | J260816 | Болт с шайбой | 4 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 20 | 4294573 | Водяной шланг | 1 |
| 21 | 4640688 | Трубка | 1 |
| 22 | 4351486 | Хомут шланга | 2 |
| 56 | 4640809 | Резиновая прокладка | 1 |
| 57 | 4640808 | Резиновая прокладка | 1 |
| 58 | 4640811 | Резиновая прокладка | 1 |
| 59 | 4640807 | Резиновая прокладка | 2 |
| 60 | 4640810 | Резиновая прокладка | 1 |
| 61 | 4640781 | Резиновая прокладка | 1 |
| 62 | 4640782 | Резиновая прокладка | 1 |
| 67 | 8104039 | Кронштейн | 1 |
| 68 | 4650406 | Пластина | 2 |
| 69 | J260814 | Болт с шайбой | 2 |
| 69A | J900814 | Болт | 1 |
| 69B | A590108 | Плоская шайба | 1 |
| 70 | J260820 | Болт с шайбой | 4 |
| 70A | J900820 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 71 | 4645685 | Пластина | 1 |
| 73 | 4625749 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
