Облицовка (1-1) — HITACHI ZX27U-2

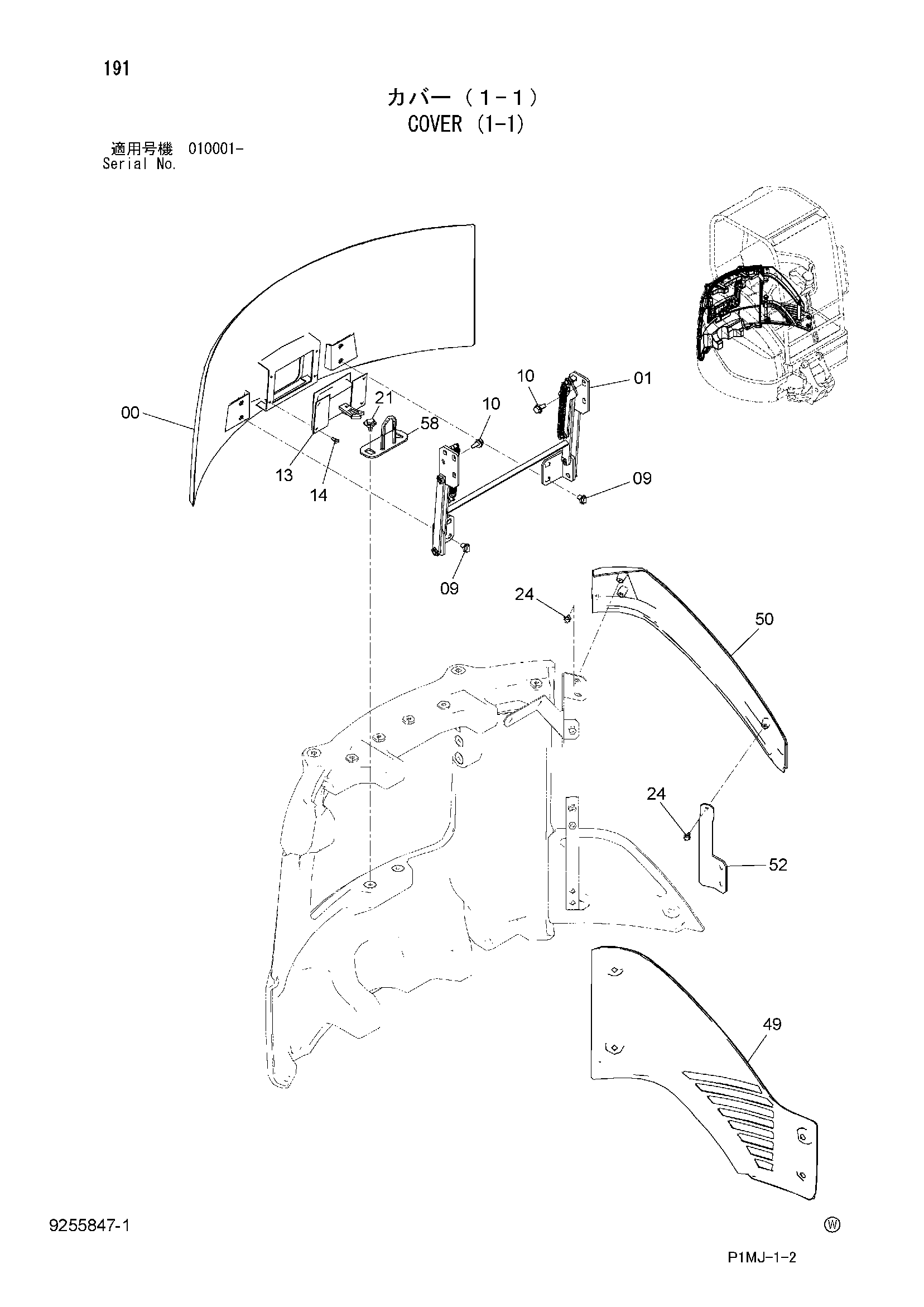

Заводская схема «Облицовка (1-1)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047344 | Крышка | 1 |
| 01 | 9231689 | Петля | 1 |
| 09 | J271020 | Болт с шайбой | 4 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271025 | Болт с шайбой | 4 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 4618583 | Раткх | 1 |
| 14 | J260616 | Болт с шайбой | 4 |
| 14A | J900616 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 21 | J281025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 24 | J260816 | Болт с шайбой | 3 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 49 | 2051739 | Крышка | 1 |
| 50 | 2051785 | Крышка | 1 |
| 52 | 4649094 | Кронштейн | 1 |
| 58 | 9764777 | Защёлка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
