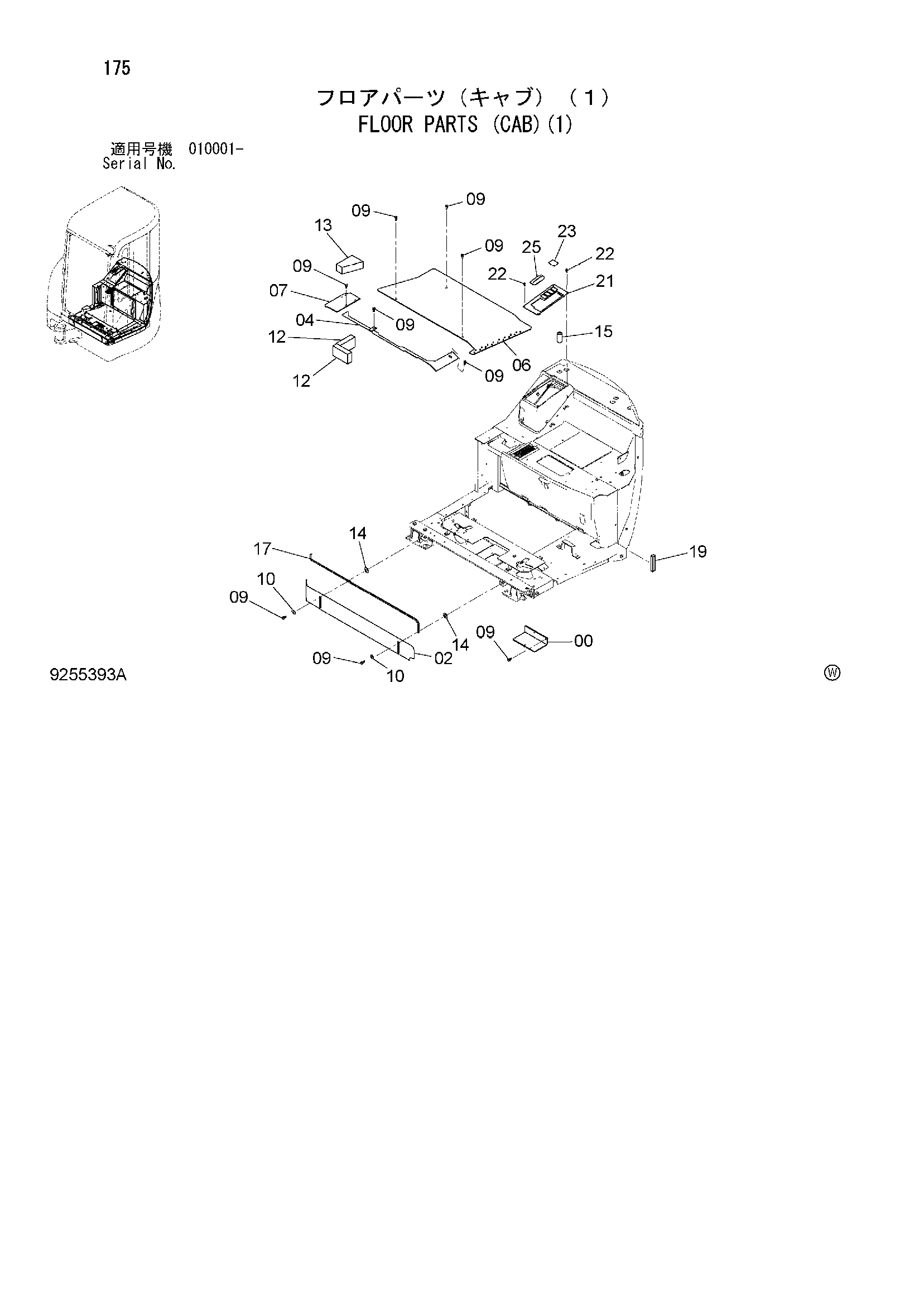

Детали пола (кабина)(1) — HITACHI ZX27U-2
Заводская схема «Детали пола (кабина)(1)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762190 | Кронштейн | 1 |
| 02 | 3103475 | Крышка | 1 |
| 04 | 8096580 | Кронштейн | 1 |
| 06 | 7046963 | Пластина | 1 |
| 07 | 9763046 | Пластина | 1 |
| 07 | 4655119 | Пластина | 1 |
| 09 | J260820 | Болт с шайбой | 11 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 4303547 | Шайба | 2 |
| 12 | 4627384 | Резиновая прокладка | 2 |
| 13 | 4627510 | Резиновая прокладка | 1 |
| 14 | J222010 | Шайба | 2 |
| 15 | 4642079 | Проставка | 1 |
| 17 | 4636734 | Амортизатор | 1 |
| 19 | 4627387 | Резиновая прокладка | 1 |
| 21 | 8102390 | Крышка | 1 |
| 22 | J680616 | Винт с шайбой | 4 |
| 23 | 4633774 | Информационная табличка | 1 |
| 25 | 8103447 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
