Пилотные гидролинии (1-1) — HITACHI ZX27U-2

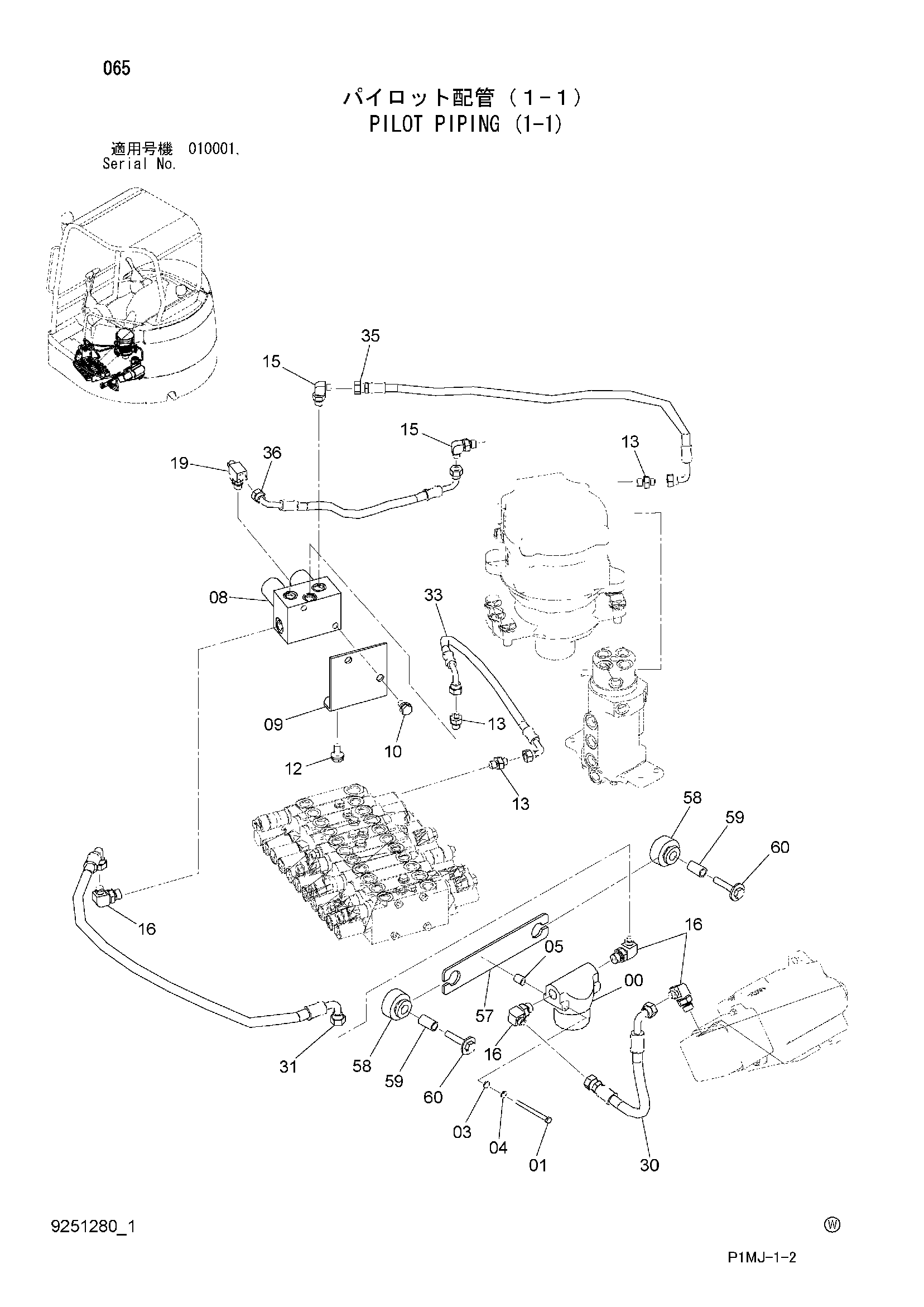

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 01 | J900675 | Болт | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 4277425 | Проставка | 2 |
| 08 | 4607613 | Электромагнитный клапан | 1 |
| 09 | 9760775 | Кронштейн | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | A852122 | Адаптер | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852322 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4226388 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4627055 | Шланг | 1 |
| 31 | 4627056 | Шланг (PS) | 1 |
| 33 | 4649659 | Пластиковый шланг | 1 |
| 35 | 4649661 | Пластиковый шланг (VV) | 1 |
| 36 | 4649662 | Пластиковый шланг | 1 |
| 57 | 4483528 | Пластина | 1 |
| 58 | 4469474 | Резиновая втулка | 2 |
| 59 | 4469475 | Втулка | 2 |
| 60 | J281055 | Болт с шайбой | 2 |
| 60A | J901055 | Болт | 1 |
| 60B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
