Пилотные гидролинии (1-2) — HITACHI ZX27U-2

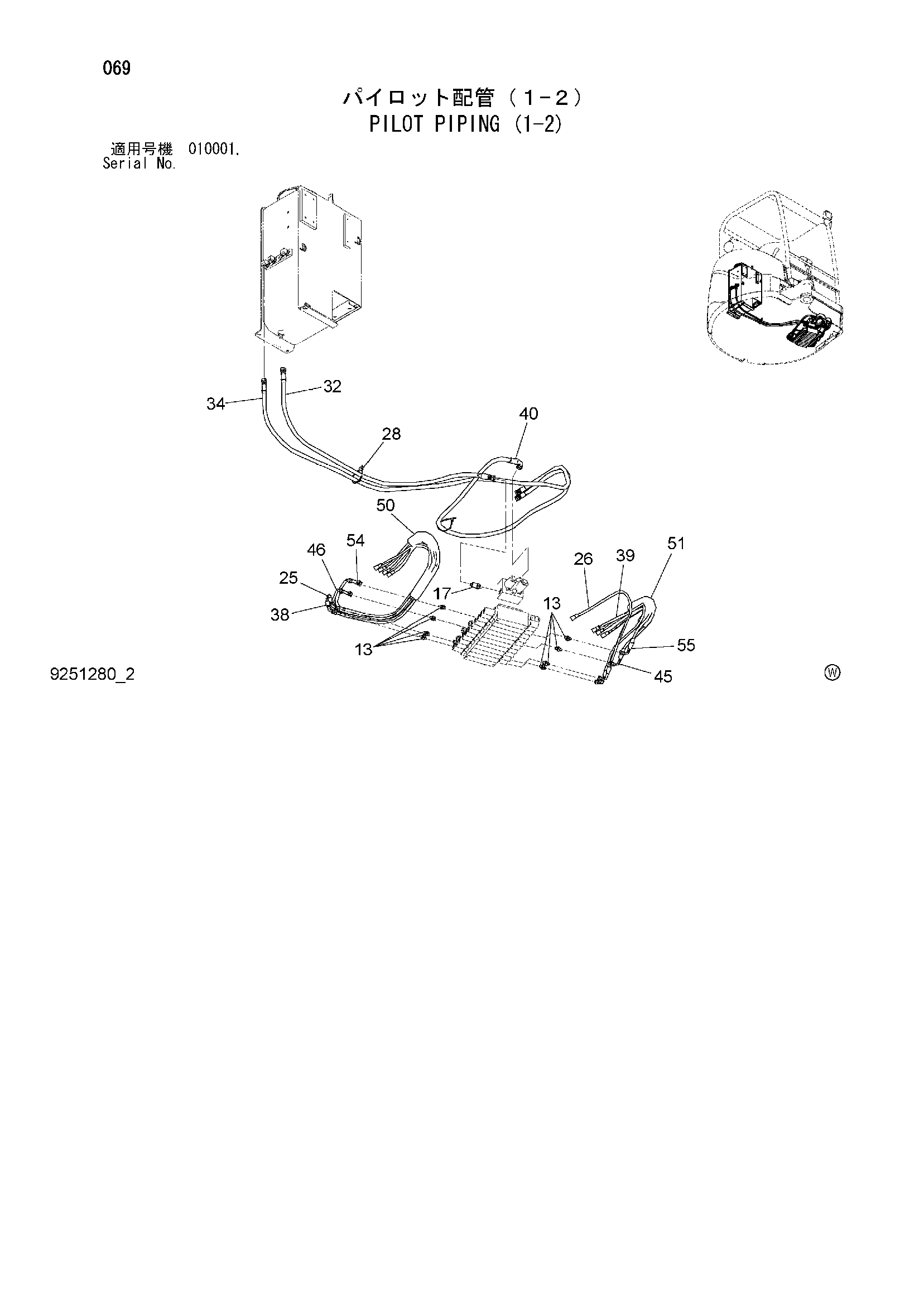

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | A852122 | Адаптер | 8 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852233 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4649666 | Шланг (35, 2A) | 1 |
| 26 | 4649667 | Шланг (31.2B) | 1 |
| 28 | 4055312 | Ленточный зажим | 2 |
| 32 | 4627057 | Шланг (D3) | 1 |
| 34 | 4649660 | Шланг (16, T) | 1 |
| 38 | 4649664 | Шланг (32, 1A) | 1 |
| 39 | 4649665 | Шланг (36, 1B) | 1 |
| 40 | 4627065 | Шланг (26, PM) | 1 |
| 45 | 4649669 | Шланг (38, 5B) | 1 |
| 46 | 4627071 | Шланг (34, 5A) | 1 |
| 50 | 4323247 | Защитный кожух | 1 |
| 51 | 4376631 | Защитный кожух | 1 |
| 54 | 4649670 | Шланг (33, 8A) | 1 |
| 55 | 4649671 | Шланг (37, 8B) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
