Пилотные гидролинии (2-1) — HITACHI ZX27U

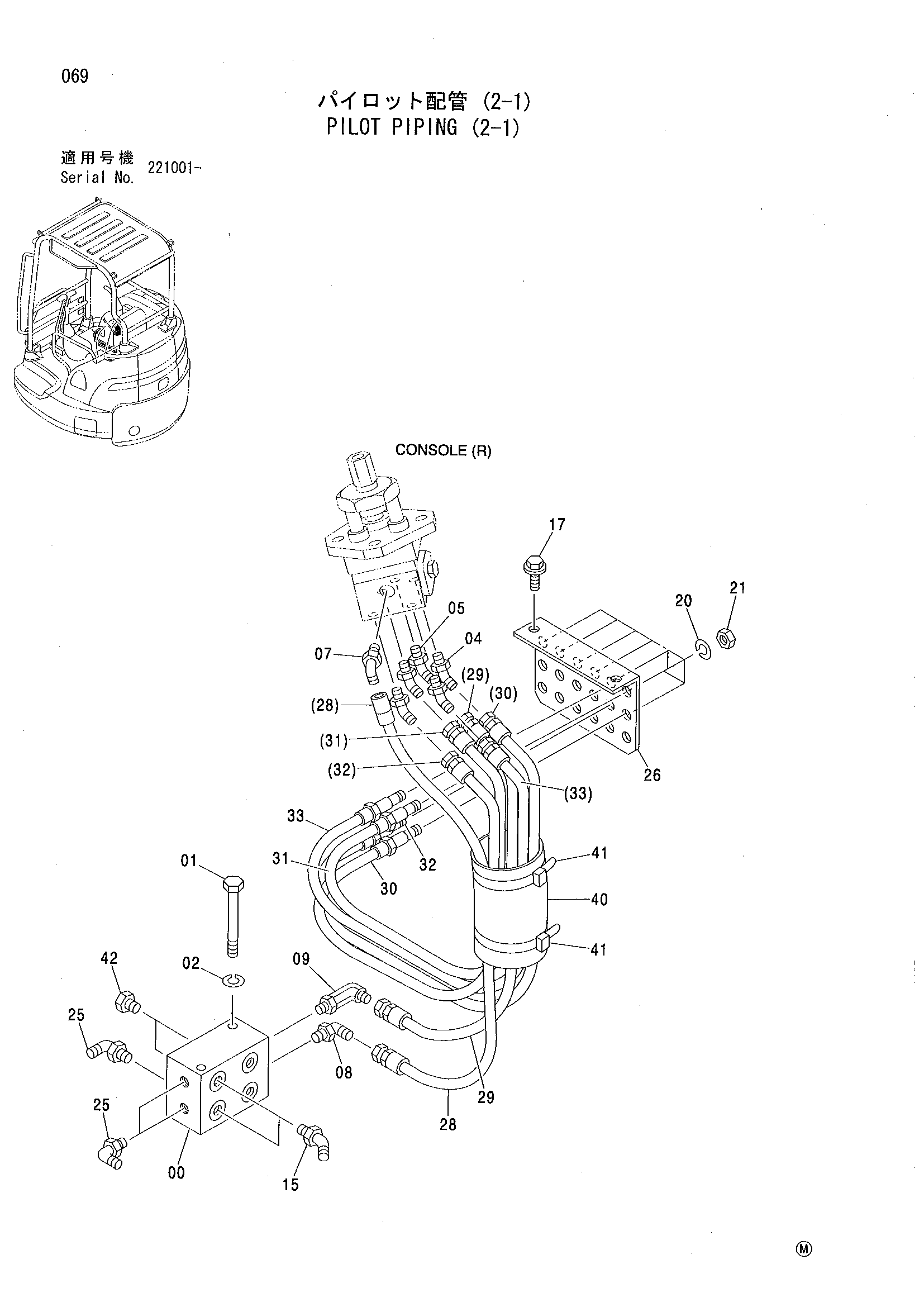

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3094178 | Коллектор | 1 |
| 01 | J960890 | Болт | 2 |
| 02 | J252108 | Пружинная шайба | 2 |
| 04 | 4108100 | Угловой штуцер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4423863 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4467375 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4434981 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4368213 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4108100 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | J090820 | Болт с шайбой | 2 |
| 20 | J252212 | Пружинная шайба | 8 |
| 21 | J231212 | Гайка | 8 |
| 25 | 4467375 | Угловой штуцер | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 9758650 | Кронштейн | 1 |
| 28 | 4472958 | Шланг | 1 |
| 29 | 4472959 | Шланг | 1 |
| 30 | 4472960 | Шланг | 1 |
| 31 | 4472961 | Шланг | 1 |
| 32 | 4472962 | Шланг | 1 |
| 33 | 4472963 | Шланг | 1 |
| 40 | 4475439 | Защитный кожух | 2 |
| 41 | 4289708 | Зажим | 2 |
| 42 | A885003 | Пробка | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
