Хеартер (3) — HITACHI ZX27U

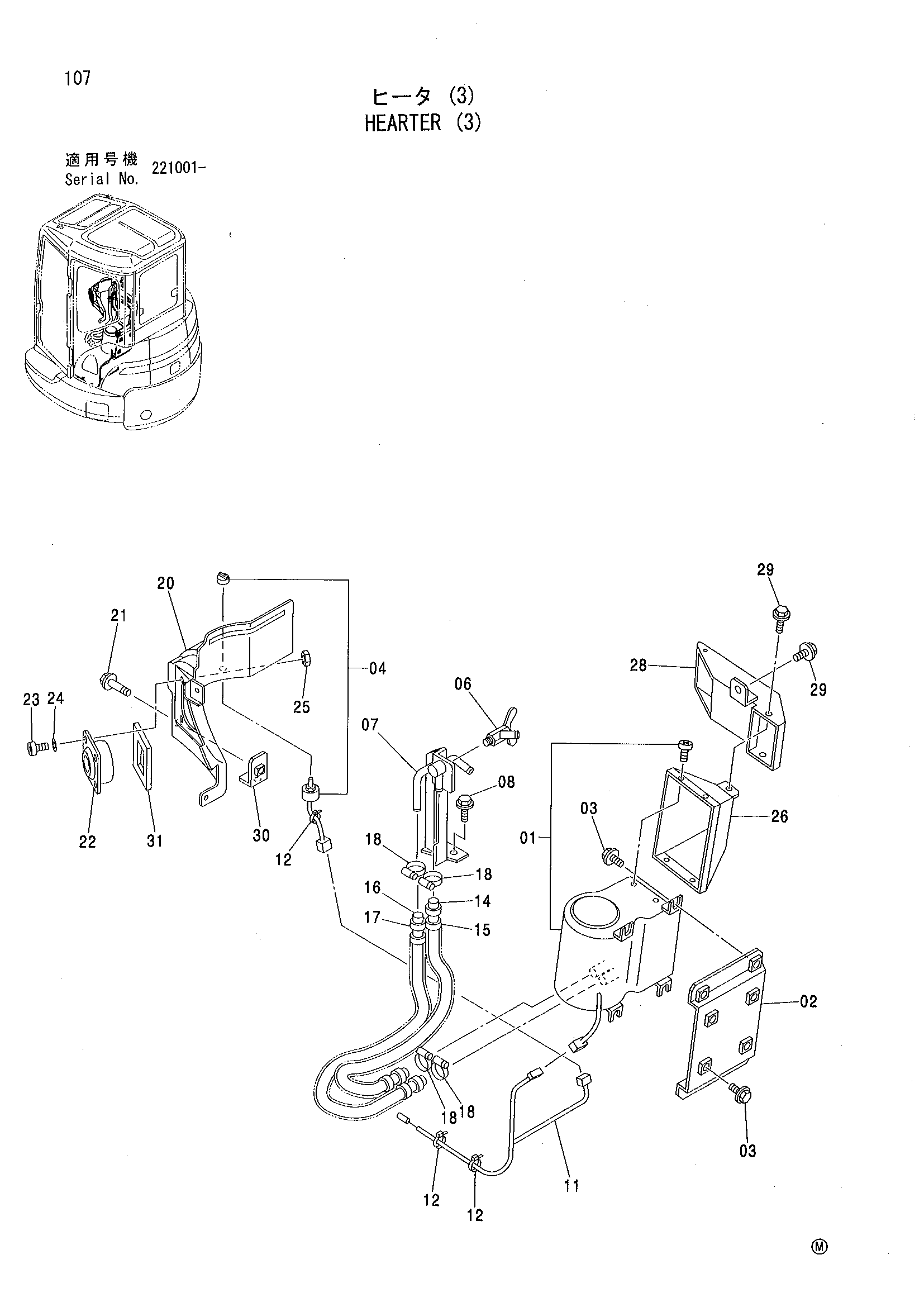

Заводская схема «Хеартер (3)» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4464959 | Отопитель | 1 |
| 02 | 8086840 | Кронштейн | 1 |
| 03 | J051020 | Болт с шайбой | 8 |
| 04 | 4294504 | Выключатель отопитель | 1 |
| 06 | 4508050 | Кран | 1 |
| 07 | 7041733 | Соединение шланг | 1 |
| 08 | J090820 | Болт с шайбой | 2 |
| 11 | 4459839 | Жгут проводов | 1 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 14 | 4475415 | Водяной шланг | 1 |
| 15 | 4475417 | Трубка корругатед | 1 |
| 16 | 4475416 | Водяной шланг | 1 |
| 17 | 4475418 | Трубка корругатед | 1 |
| 18 | 4514699 | Хомут шланга | 4 |
| 20 | 6020758 | Крышка | 1 |
| 21 | J090816 | Болт с шайбой | 3 |
| 22 | 4468859 | Решётка | 1 |
| 23 | M470416 | Винт | 4 |
| 24 | J252104 | Пружинная шайба | 4 |
| 25 | J231104 | Гайка | 4 |
| 26 | 7041869 | Воздуховод отопитель | 1 |
| 28 | 7041871 | Воздуховод отопитель | 1 |
| 29 | J090816 | Болт с шайбой | 2 |
| 30 | 9759135 | Кронштейн | 1 |
| 31 | 4477254 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
