Крышка (2) [кабина] — HITACHI ZX27U

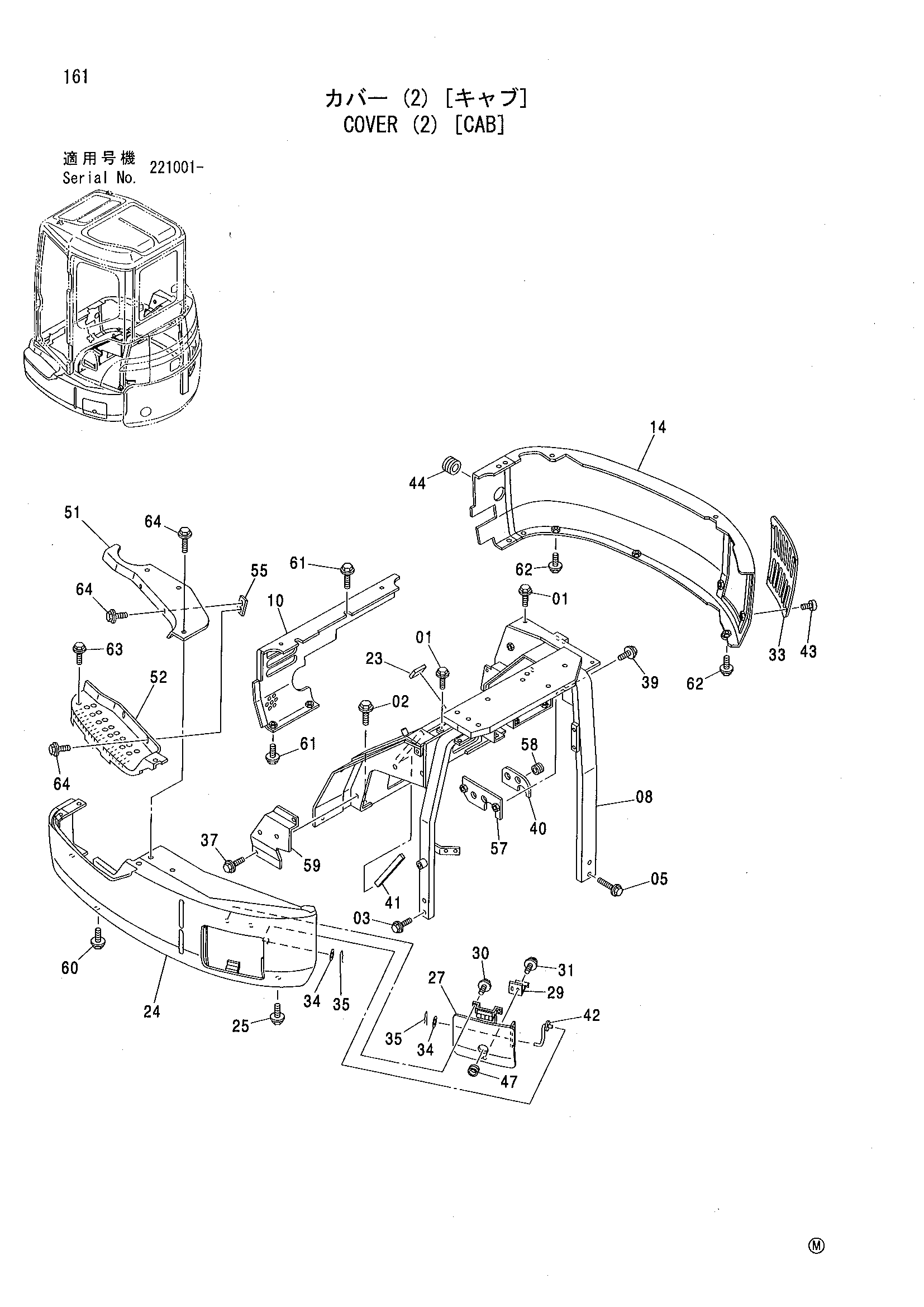

Заводская схема «Крышка (2) [кабина]» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (2) [кабина] HITACHI ZX27U](/catalog-drawings/bb/bb2a2ff3-1939-4cd6-af89-41a5299291fc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J090820 | Болт с шайбой | 6 |
| 02 | J051240 | Болт с шайбой | 4 |
| 03 | J051245 | Болт с шайбой | 2 |
| 05 | J051250 | Болт с шайбой | 2 |
| 08 | 6020621 | Опора | 1 |
| 10 | 7041742 | Крышка | 1 |
| 14 | 7041741 | Крышка | 1 |
| 23 | 4392475 | Резиновая прокладка | 1 |
| 24 | 6020714 | Крышка | 1 |
| 25 | J090835 | Болт с шайбой | 1 |
| 27 | 7041706 | Крышка | 1 |
| 29 | 4405877 | Пружина | 1 |
| 30 | J090616 | Болт с шайбой | 2 |
| 31 | J680408 | Винт с шайбой | 2 |
| 33 | 2043749 | Крышка | 1 |
| 34 | 4345258 | Шайба | 2 |
| 35 | 4022696 | Стопорный палец | 2 |
| 37 | J090825 | Болт с шайбой | 2 |
| 39 | J090825 | Болт с шайбой | 2 |
| 40 | 4468220 | Резиновая прокладка | 1 |
| 41 | 4468103 | Резиновая прокладка | 1 |
| 42 | 9743982 | Стойка | 1 |
| 43 | J692620 | Винт | 4 |
| 44 | 4143612 | Резиновая втулка | 1 |
| 47 | 4299864 | Уплотнительная втулка | 1 |
| 51 | 4470266 | Крышка | 1 |
| 52 | 4470267 | Крышка | 1 |
| 55 | 9758445 | Кронштейн | 2 |
| 57 | 9758015 | Пластина | 1 |
| 58 | 4334966 | Бусинг резиновый | 2 |
| 59 | 8088711 | Крышка | 1 |
| 60 | J090825 | Болт с шайбой | 2 |
| 61 | J090830 | Болт с шайбой | 5 |
| 62 | J090825 | Болт с шайбой | 3 |
| 63 | J090835 | Болт с шайбой | 1 |
| 64 | J090820 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
