Облицовка (1-1) — HITACHI ZX27U

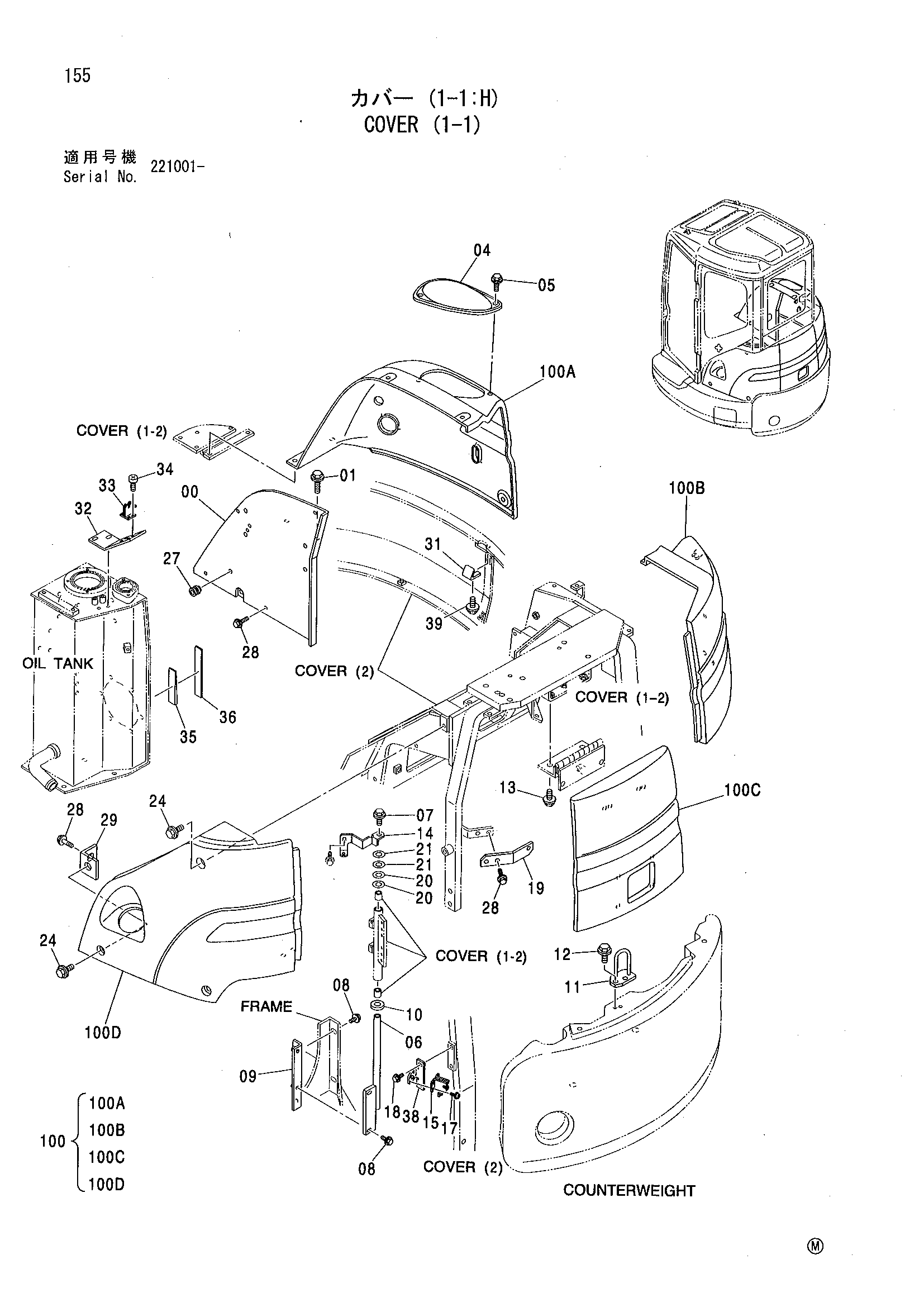

Заводская схема «Облицовка (1-1)» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041695 | Кронштейн | 1 |
| 01 | J090820 | Болт с шайбой | 2 |
| 04 | 4417511 | Крышка | 1 |
| 05 | J090620 | Болт с шайбой | 2 |
| 06 | 9752555 | Палец | 1 |
| 07 | J051025 | Болт с шайбой | 1 |
| 08 | J051030 | Болт с шайбой | 4 |
| 09 | 9752267 | Кронштейн | 1 |
| 10 | J222020 | Шайба | 1 |
| 11 | 9752585 | Защёлка | 1 |
| 12 | J061025 | Болт с шайбой | 2 |
| 13 | J090825 | Болт с шайбой | 2 |
| 14 | 4409579 | Кронштейн | 1 |
| 15 | 4409578 | Раткх | 1 |
| 17 | J680410 | Винт с шайбой | 4 |
| 18 | J090816 | Болт с шайбой | 2 |
| 19 | 4426742 | Пластина | 1 |
| 20 | 4429037 | Регулировочная шайба | 2 |
| 21 | 4429038 | Регулировочная шайба | 2 |
| 24 | J090825 | Болт с шайбой | 3 |
| 27 | 4318753 | Резиновая втулка | 1 |
| 28 | J090820 | Болт с шайбой | 6 |
| 29 | 9758672 | Кронштейн | 1 |
| 31 | 4476691 | Кронштейн | 1 |
| 32 | 4465735 | Кронштейн | 1 |
| 33 | 4409578 | Раткх | 1 |
| 34 | J680410 | Винт с шайбой | 4 |
| 35 | 4477253 | Резиновая прокладка | 1 |
| 36 | 4479305 | Сиденье | 1 |
| 38 | 4486098 | Кронштейн | 1 |
| 39 | J090820 | Болт с шайбой | 1 |
| 100 | 4485958 | Крышка в сборе | 1 |
| 100A | 4485810 | Крышка | 1 |
| 100B | 4485816 | Крышка | 1 |
| 100C | 4485813 | Крышка | 1 |
| 100D | 4485807 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
