Задняя облицовка — HITACHI ZX27U

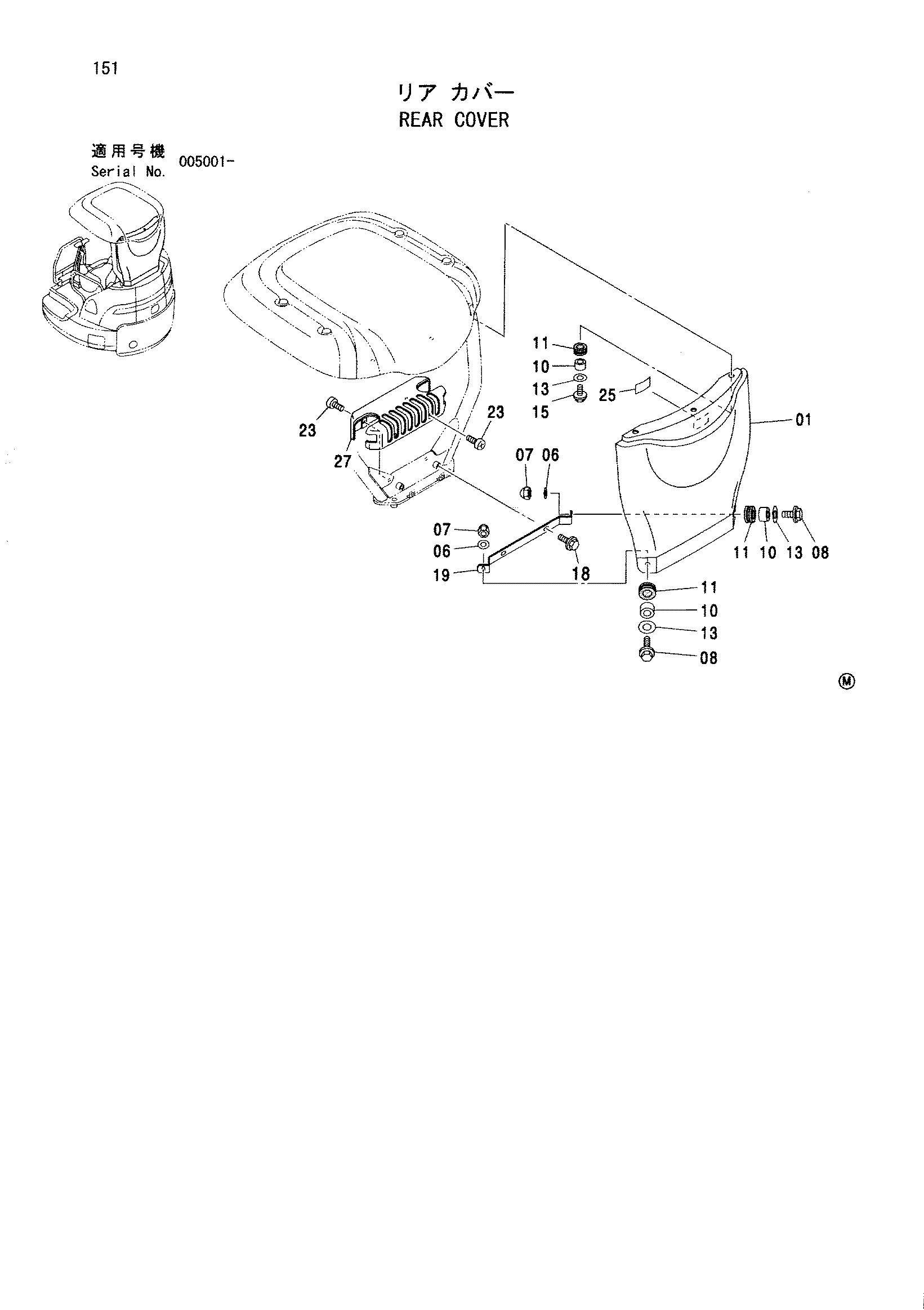

Заводская схема «Задняя облицовка» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4474261 | Крышка | 1 |
| 06 | J253108 замена: A590108 | Плоская шайба | 2 |
| 06 | A590108 | Плоская шайба | 2 |
| 07 | 4410536 | Гайка колпачок | 2 |
| 08 | J090825 | Болт с шайбой | 2 |
| 08 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 08 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 10 | 4338217 | Проставка | 5 |
| 11 | 4341709 | Резиновая прокладка | 5 |
| 13 | 4346037 | Шайба | 5 |
| 15 | J090820 | Болт с шайбой | 3 |
| 15 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 15 | J260820 замена: A590108 | Болт с шайбой | 3 |
| 18 | J090816 | Болт с шайбой | 2 |
| 18 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 18 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 19 | 4429291 | Кронштейн | 1 |
| 23 | J650814 | Винт | 4 |
| 25 | 4356625 | Информационная табличка | 1 |
| 27 | 4467906 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
