Провод жгут проводов — HITACHI ZX27U

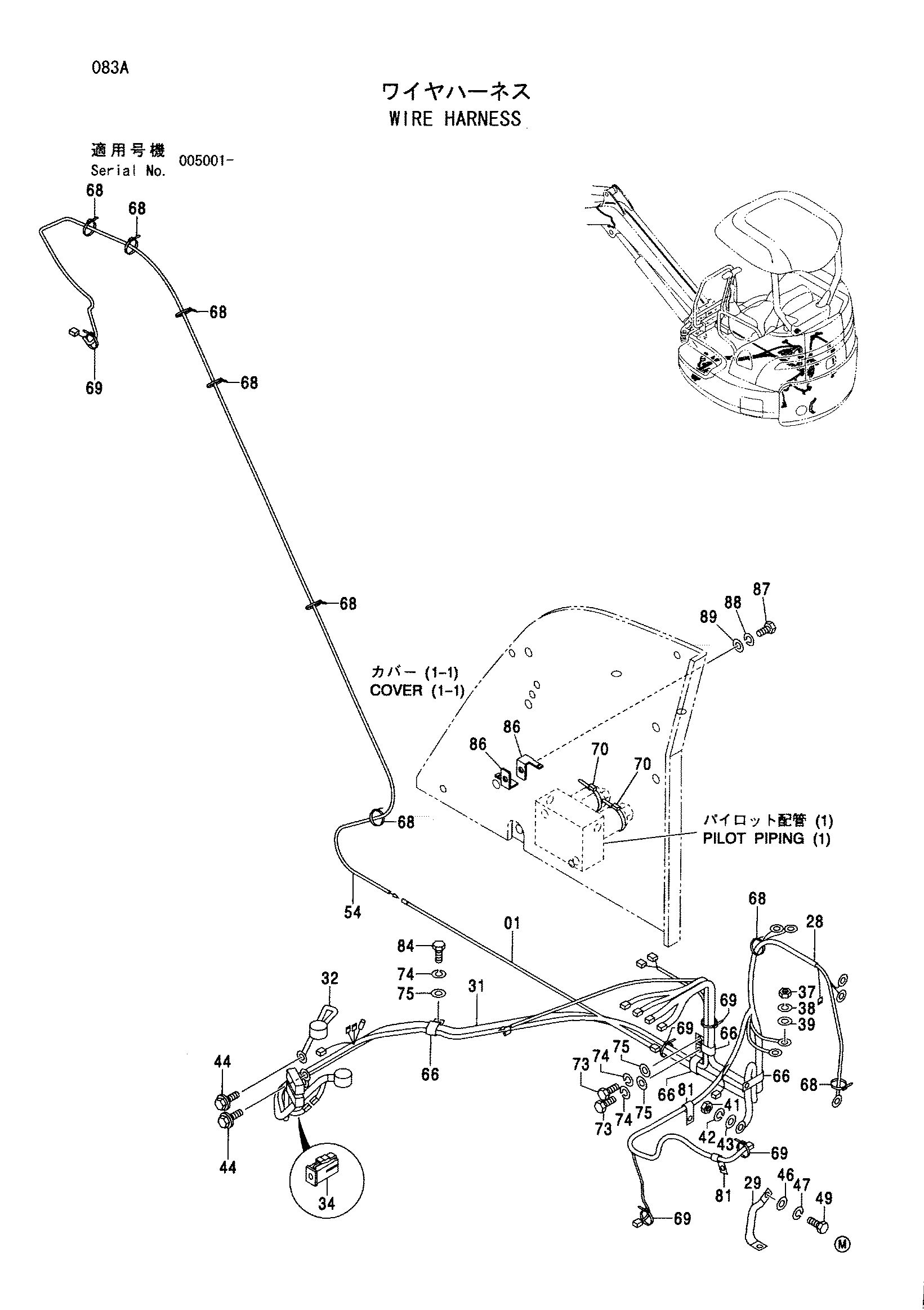

Заводская схема «Провод жгут проводов» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3094380	Жгут проводов	1
28	3094382	Жгут проводов	1
29	4287366	Масса корд	1
31	4417777	Трос	1
32	4417776	Трос	1
34	4414201	Фусибле-линк	2
37	J231106 замена: M500605	Гайка	1
37	M500605	Гайка	1
38	J252106 замена: A590906	Пружинная шайба	1
38	A590906	Пружинная шайба	1
39	J253106 замена: A590106	Плоская шайба	1
39	A590106	Плоская шайба	1
41	J231108 замена: M500807	Гайка	1
41	M500807	Гайка	1
42	J252108 замена: A590908	Пружинная шайба	1
42	A590908	Пружинная шайба	1
43	J253108 замена: A590108	Плоская шайба	1
43	A590108	Плоская шайба	1
44	J051025	Болт с шайбой	2
44	J271025 замена: J901025	Болт с шайбой	2
44	J271025 замена: J222010	Болт с шайбой	2
46	J252210 замена: A590910	Пружинная шайба	2
46	A590910	Пружинная шайба	2
47	J253110 замена: A590110	Плоская шайба	2
47	A590110	Плоская шайба	2
49	J971020 замена: J901020	Болт	2
49	J901020	Болт	2
54	4343506	Жгут проводов	1
66	4190282	Зажим	4
68	4326365	Ленточный зажим	11
69	4055312	Ленточный зажим	13
70	4323613	Ленточный зажим	2
73	J971016 замена: J901016	Болт	2
73	J901016	Болт	2
74	J252210 замена: A590910	Пружинная шайба	3
74	A590910	Пружинная шайба	3
75	J253110 замена: A590110	Плоская шайба	3
75	A590110	Плоская шайба	3
81	4190275	Зажим	2
84	J971020 замена: J901020	Болт	1
84	J901020	Болт	1
86	4257159	Кронштейн	2
87	J971016 замена: J901016	Болт	1
87	J901016	Болт	1
88	J252210 замена: A590910	Пружинная шайба	1
88	A590910	Пружинная шайба	1
89	J253110 замена: A590110	Плоская шайба	1
89	A590110	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
