Стрела детали — HITACHI ZX27U

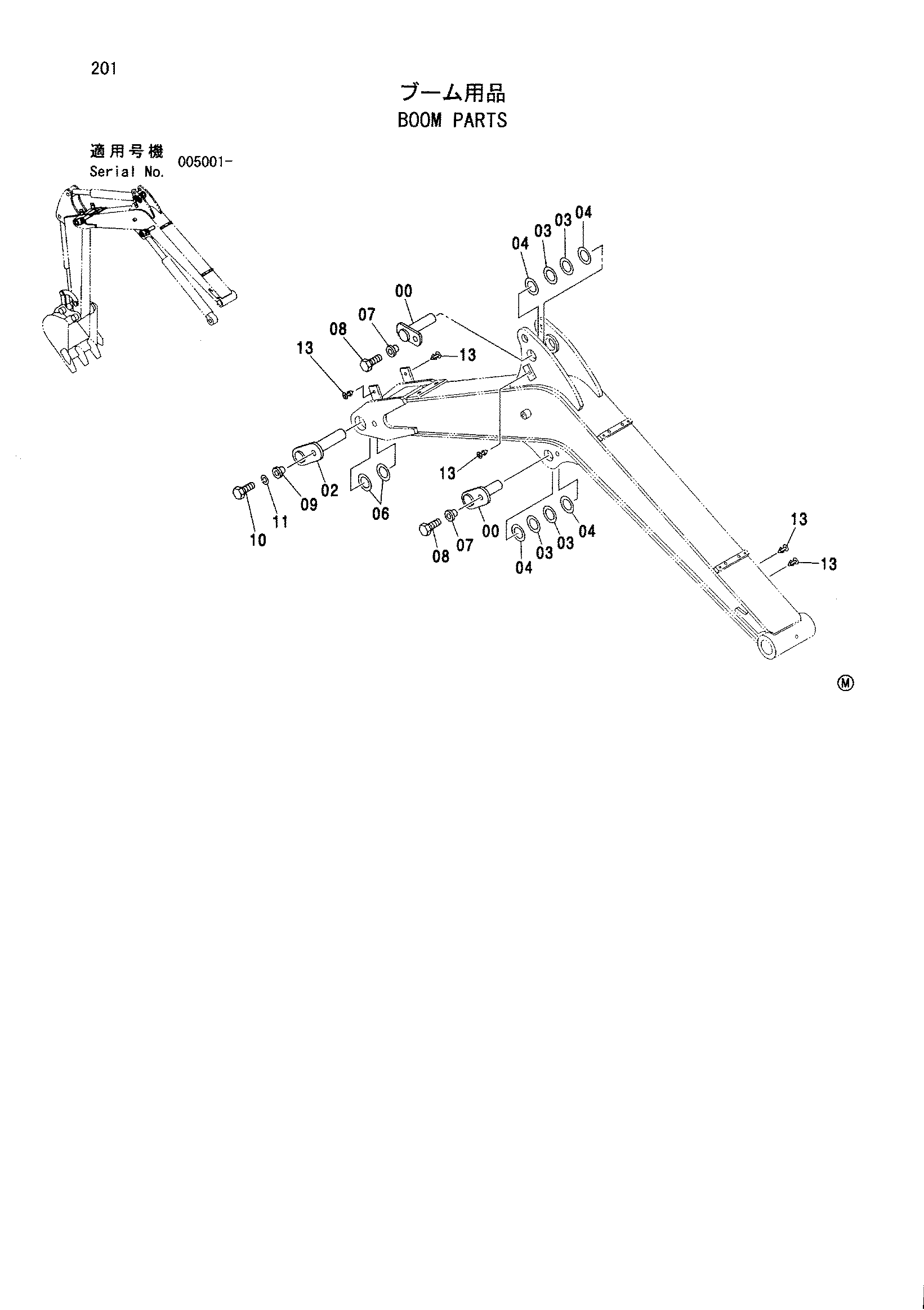

Заводская схема «Стрела детали» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758064 | Палец | 2 |
| 02 | 9758088 | Палец | 1 |
| 03 | 4367635 | Регулировочная шайба 0.5 | 4 |
| 04 | 4367636 | Регулировочная шайба 0.8 | 4 |
| 06 | 4354256 | Регулировочная шайба 0.5 | 2 |
| 07 | 4339354 | Втулка | 2 |
| 08 | J971230 замена: J901230 | Болт | 2 |
| 08 | J901230 | Болт | 2 |
| 09 | 4349716 | Втулка | 1 |
| 10 | J971640 замена: J901640 | Болт | 1 |
| 10 | J901640 | Болт | 1 |
| 11 | J252216 замена: A590916 | Пружинная шайба | 1 |
| 11 | A590916 | Пружинная шайба | 1 |
| 13 | 4387681 | Пробка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
