Отвал PAT — HITACHI ZX27U

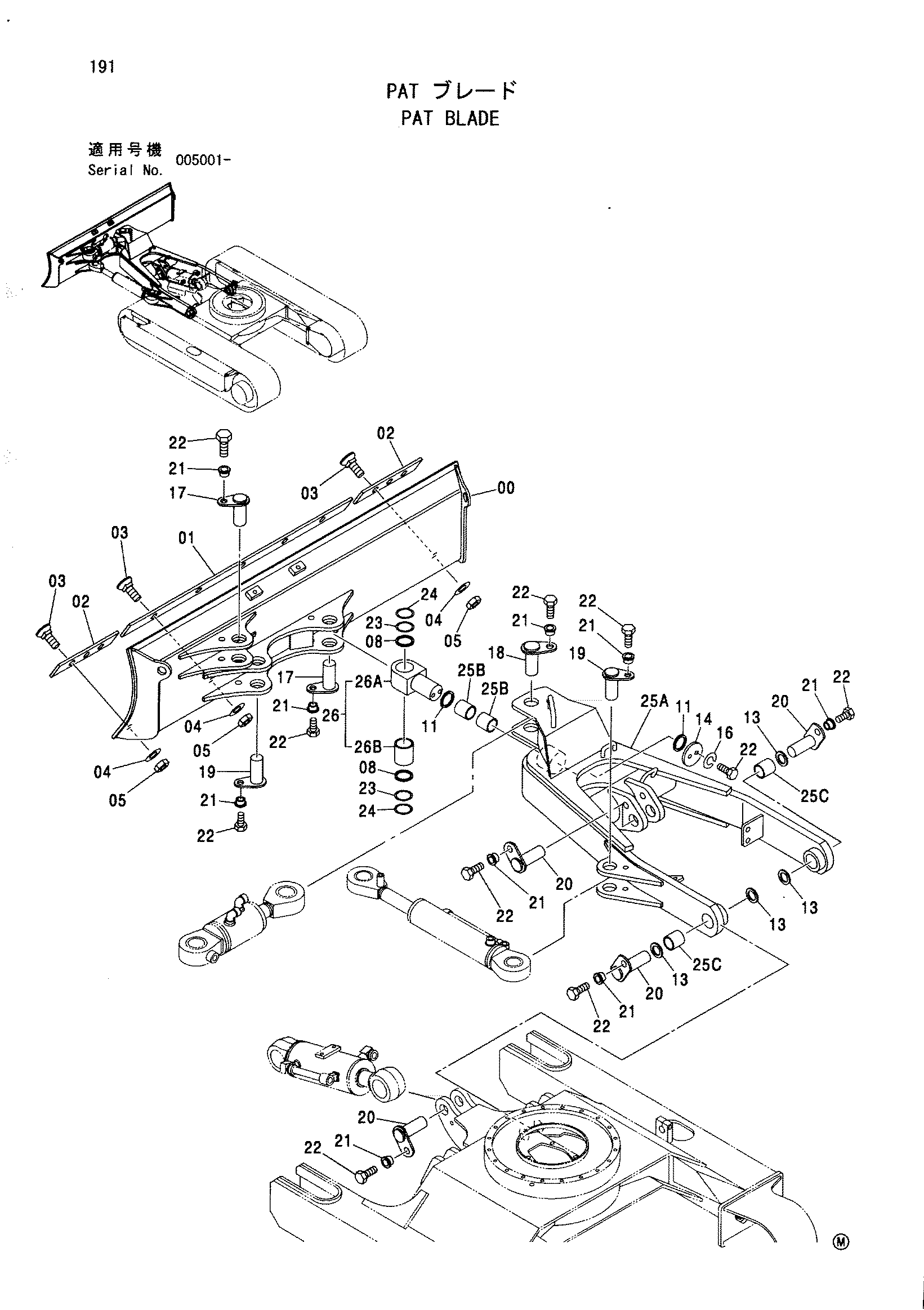

Заводская схема «Отвал PAT» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019757 | Отвал | 1 |
| 01 | 4447514 | Куттинг-едге | 1 |
| 02 | 4437773 | Куттинг-едге | 2 |
| 03 | 4429886 | Болт плуг | 11 |
| 04 | J254014 замена: J222014 | Шайба | 11 |
| 04 | J222014 | Шайба | 11 |
| 05 | 4434851 | Гайка | 11 |
| 08 | 4349913 | Пылезащитное уплотнение | 2 |
| 11 | 4094086 | Пылезащитное уплотнение | 2 |
| 13 | 4347251 замена: 4117955 | Пылезащитное уплотнение | 4 |
| 13 | 4117955 | Пылезащитное уплотнение | 4 |
| 14 | 4359186 | Пластина | 1 |
| 16 | J252214 замена: A590914 | Пружинная шайба | 2 |
| 16 | A590914 | Пружинная шайба | 2 |
| 17 | 9755878 | Палец | 2 |
| 18 | 9753777 | Палец | 1 |
| 19 | 9755028 | Палец | 2 |
| 20 | 9745228 | Палец | 4 |
| 21 | 4339355 | Втулка | 9 |
| 22 | J971430 замена: J901430 | Болт | 10 |
| 22 | J901430 | Болт | 10 |
| 23 | 4355653 | Регулировочная шайба | 2 |
| 24 | 4355659 | Регулировочная шайба | 2 |
| 25A- | 7042252 | Рама | 1 |
| 25A | 7039390 | Рама | 1 |
| 25B | 4375483 | Втулка | 2 |
| 25C | 4340369 | Втулка | 2 |
| 26 | 9758624 | Палец | 1 |
| 26A | 4447511 | Палец | 1 |
| 26B | 4447501 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
