Золотник секция (стрела) — HITACHI ZX27U

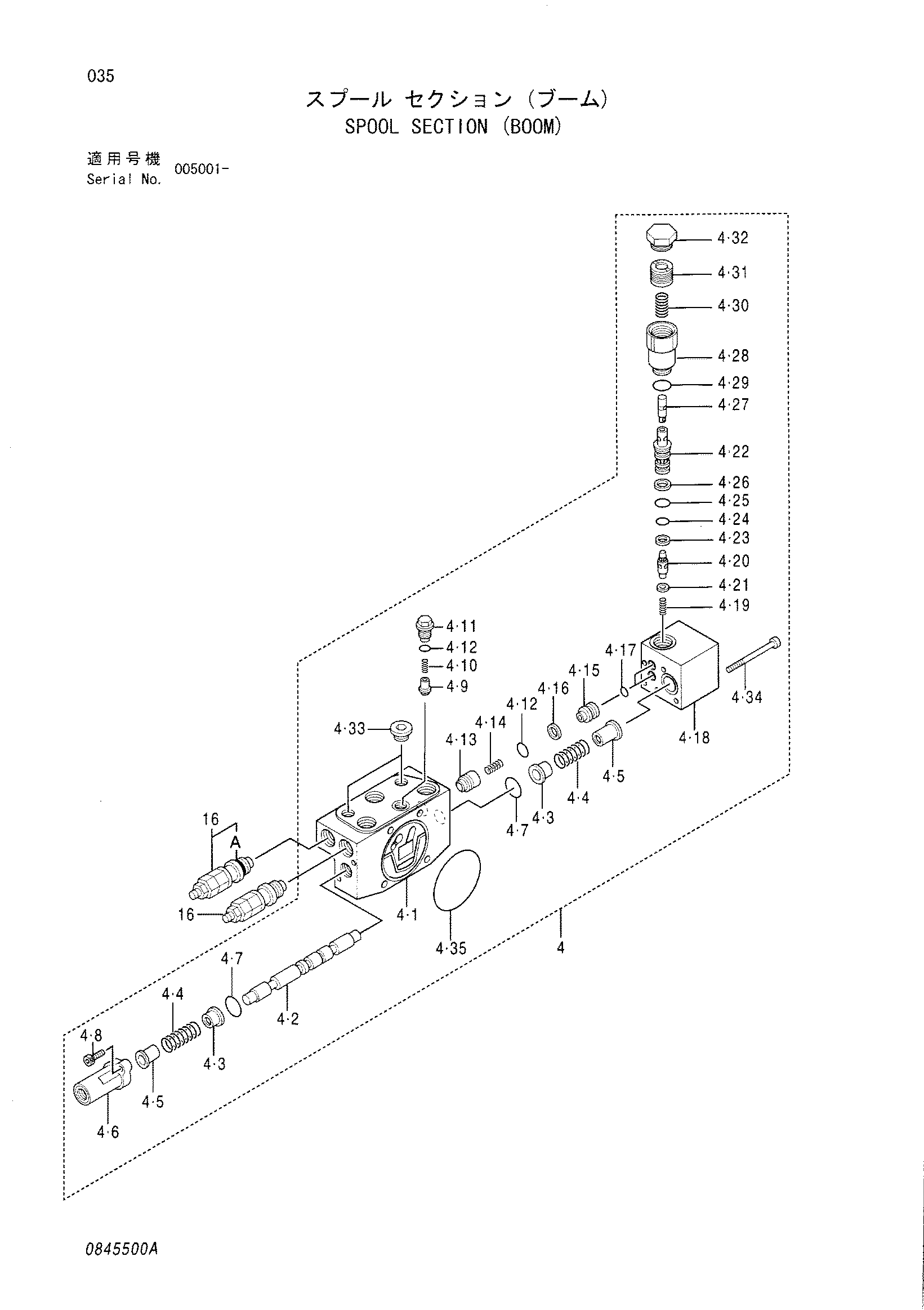

Заводская схема «Золотник секция (стрела)» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
4	4486821	Секция	1
4-3	0429310	Седло пружины	2
4-4	0801302	Пружина	2
4-5	0801303	Седло пружины	2
4-6	0801304	Колпачок	1
4-7	0429313	Уплотнительное кольцо	2
4-8	0429314	Болт с внутренним шестигранником	2
4-9	0801305	Тарельчатый клапан	1
4-10	0801306	Пружина	1
4-11	0801307	Пробка	1
4-12	957366	Уплотнительное кольцо	2
4-13	0848202	Тарельчатый клапан	1
4-14	0848203	Пружина	1
4-15	0848204	Проставка	1
4-16	4092265	Опорное кольцо	1
4-17	4506407	Уплотнительное кольцо	2
4-18	0848205	Корпус	1
4-19	0791808	Пружина	1
4-20	0791811	Тарельчатый клапан	1
4-21	0791809	Седло пружины	1
4-22	0791810	Втулка	1
4-23	4105067	Опорное кольцо	1
4-24	4140436	Уплотнительное кольцо	1
4-25	933226	Уплотнительное кольцо	1
4-26	0332924	Опорное кольцо	1
4-28	0848206	Пробка	1
4-29	0103025	Уплотнительное кольцо	1
4-30	0848207	Пружина	1
4-31	0848208	Поршень	1
4-32	0735816	Пробка	1
4-33	0801503	Пробка	2
4-34	0848209	Болт с внутренним шестигранником	5
4-35	0801203	Уплотнительное кольцо	1
16	4612361	Предохранительный клапан	2
16A	0103025	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
