Гидроцилиндр. поворот — HITACHI ZX27U

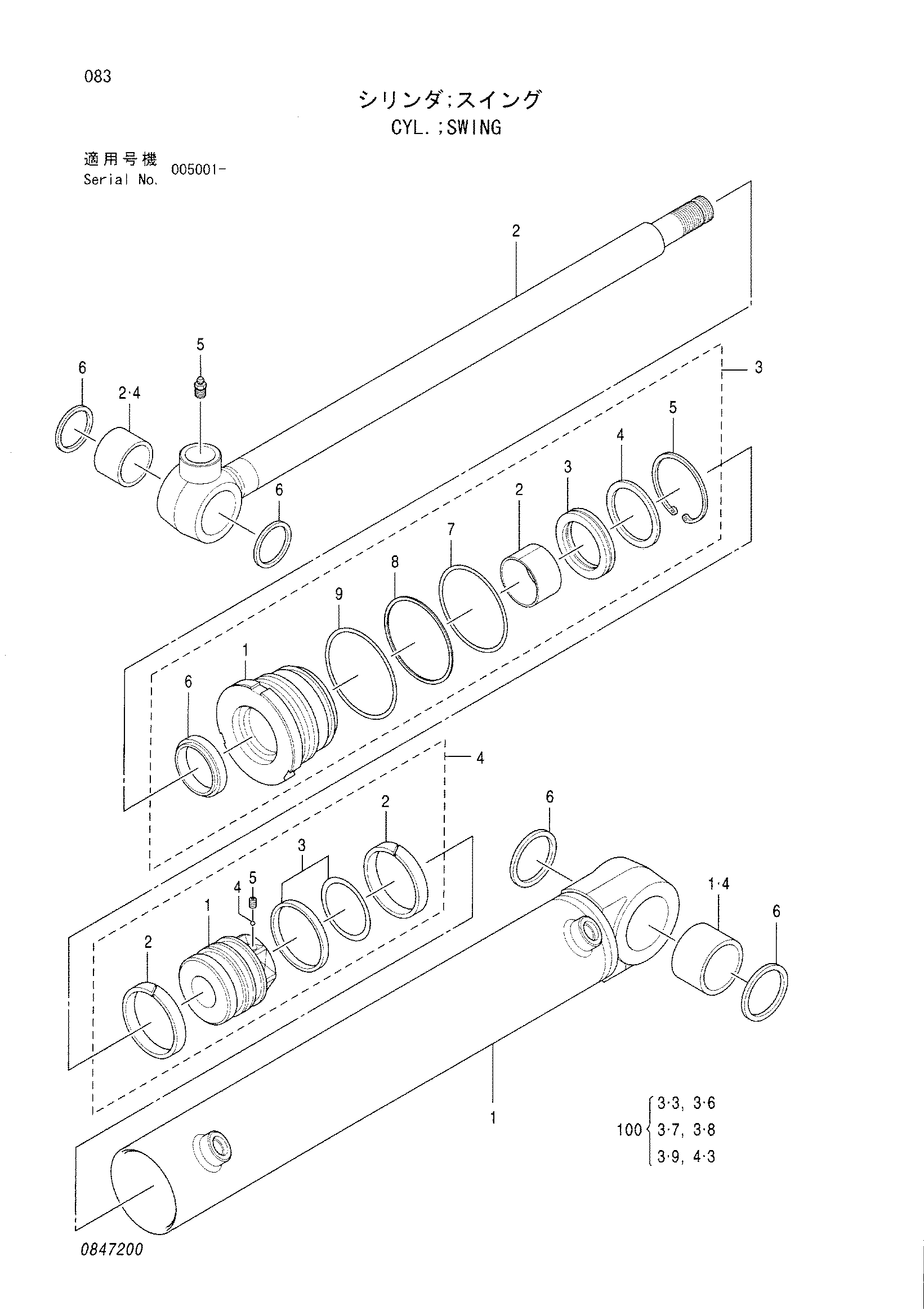

Заводская схема «Гидроцилиндр. поворот» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4472580 | Гидроцилиндр. поворот | 1 | |
| 1 | 0847201 | Труба гидроцилиндра в сборе | 1 |
| 1-4 | 4428636 | Втулка | 1 |
| 2 | 0847202 | Шток поршня в сборе | 1 |
| 2-4 | 4428636 | Втулка | 1 |
| 3 | 0847203 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0481201 | Головка гидроцилиндра | 1 |
| 3-2 | 0481103 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0479004 | Манжета | 1 |
| 3-5 | 0479005 | Стопорное кольцо | 1 |
| 3-6 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-7 | 0479007 | Уплотнительное кольцо | 1 |
| 3-8 | 0479008 | Опорное кольцо | 1 |
| 3-9 | 0478907 | Уплотнительное кольцо | 1 |
| 4 | 0679803 | Поршень в сборе | 1 |
| 4-1 | 0481203 | Поршень | 1 |
| 4-2 | 0479010 | Направляющее кольцо | 2 |
| 4-3 | 0479011 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0479012 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 1 |
| 6 | 0480915 | Пылезащитное уплотнение | 4 |
| 100 | 0847204 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
