Топливные трубопроводы — HITACHI ZX27U

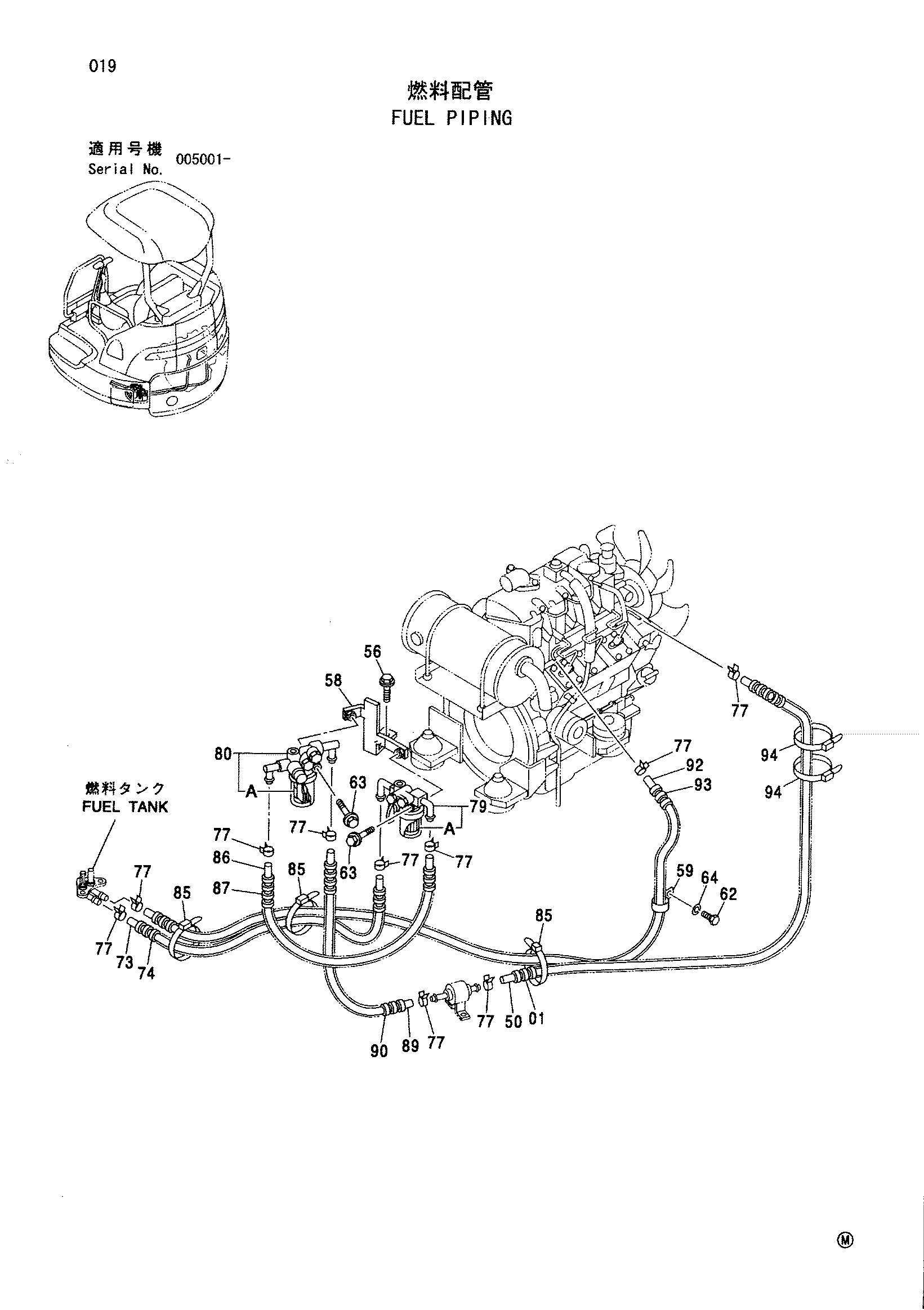

Заводская схема «Топливные трубопроводы» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4427941 | Трубка | 1 |
| 50 | 4350505 | Топливный шланг | 1 |
| 56 | J051020 | Болт с шайбой | 2 |
| 56 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 56 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 58 | 9758656 | Кронштейн | 1 |
| 59 | 4190253 | Зажим | 1 |
| 62 | J971016 | Болт | 1 |
| 63 | J090870 | Болт с шайбой | 2 |
| 63 | J260870 замена: J900870 | Болт с шайбой | 2 |
| 63 | J260870 замена: A590108 | Болт с шайбой | 2 |
| 64 | J252210 | Пружинная шайба | 1 |
| 73 | 4429126 | Топливный шланг | 1 |
| 74 | 4429412 | Трубка | 1 |
| 77 | 4339258 | Хомут шланга | 10 |
| 79 | 4468770 | Фильтр | 1 |
| 79A | 4484740 | Комплект элемент | 1 |
| 80 | 4374591 | Топливный фильтр | 1 |
| 80A | 4376643 | Фильтрующий элемент | 1 |
| 85 | 4055311 | Ленточный зажим | 3 |
| 86 | 4427933 | Топливный шланг | 1 |
| 87 | 4427939 | Трубка | 1 |
| 89 | 4472115 | Топливный шланг | 1 |
| 90 | 4400458 | Трубка | 1 |
| 92 | 4427937 замена: 4372614 | Топливный шланг | 1 |
| 92 | 4372614 | Топливный шланг | 1 |
| 93 | 4427943 замена: 4372613 | Трубка | 1 |
| 93 | 4372613 | Трубка | 1 |
| 94 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
