Радиатор — HITACHI ZX27U

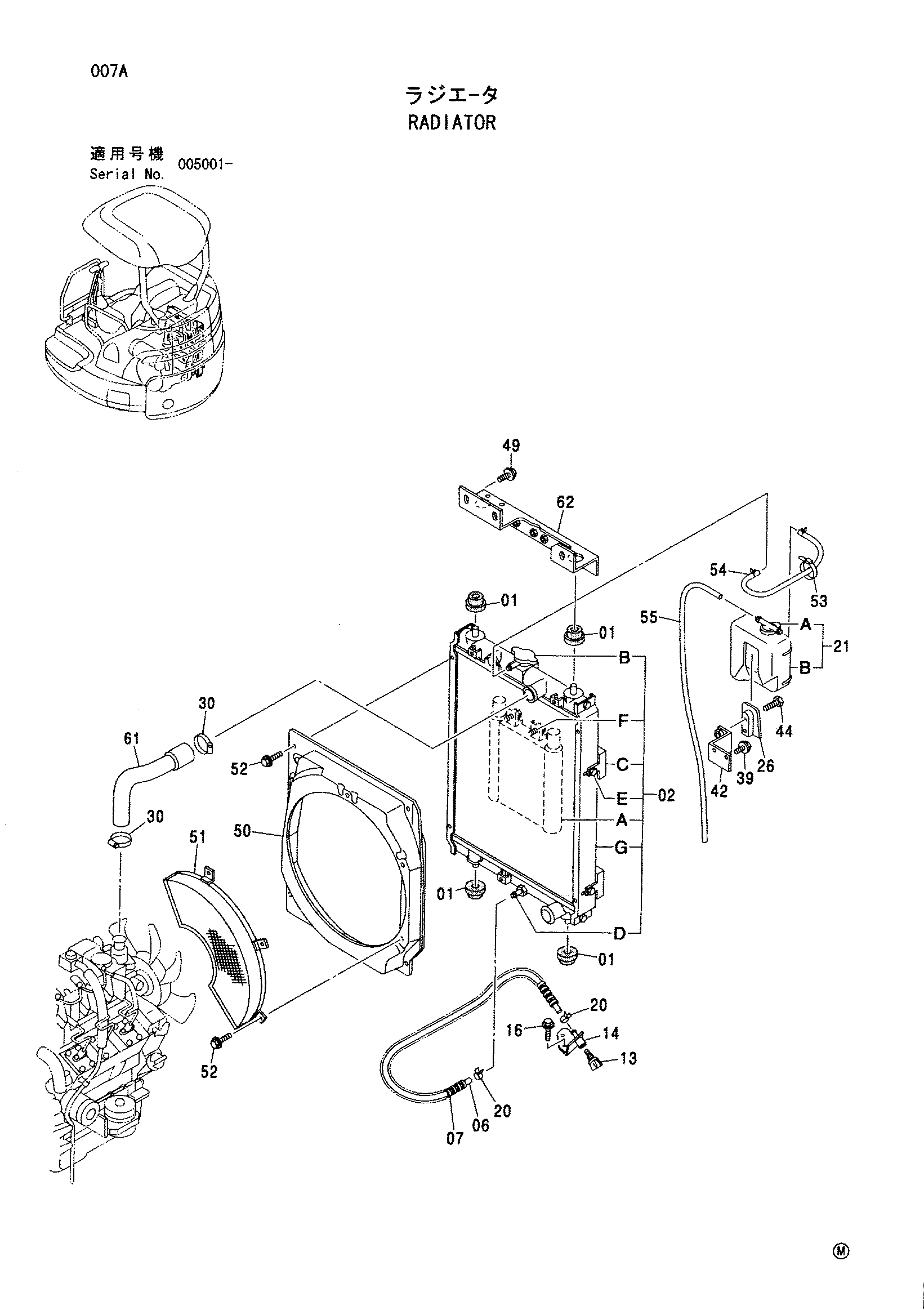

Заводская схема «Радиатор» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4402635	Резиновая подушка	4
02	4416186	Радиатор	1
02A	4373424	Масляный радиатор	1
02B	4419861	Колпачок	1
02C	4447253	Опора	2
02D	4447254	Кокк дренажный	1
02E	J090612	Болт с шайбой	4
02E	J260612 замена: J900612	Болт с шайбой	4
02E	J260612 замена: A590106	Болт с шайбой	4
02F	J090820	Болт с шайбой	4
02F	J260820 замена: J900820	Болт с шайбой	4
02F	J260820 замена: A590108	Болт с шайбой	4
02G	4448381	Коре радиатор	1
06	4427928	Водяной шланг	1
07	4428756	Трубка	1
13	4401687	Кран	1
14	4401686	Кран	1
16	J090820	Болт с шайбой	2
16	J260820 замена: J900820	Болт с шайбой	2
16	J260820 замена: A590108	Болт с шайбой	2
20	4339258	Хомут шланга	2
21	4423576	Бак воды	1
21A	4434454	Колпачок	1
21B	4434455	Бак воды	1
26	4367147	Пластина	1
30	4011675	Хомут шланга	2
39	J090820	Болт с шайбой	2
39	J260820 замена: J900820	Болт с шайбой	2
39	J260820 замена: A590108	Болт с шайбой	2
42	9758016	Кронштейн	1
44	J960616 замена: J900616	Болт	2
44	J900616	Болт	2
49	J051030	Болт с шайбой	3
49	J271030 замена: J901030	Болт с шайбой	3
49	J271030 замена: J222010	Болт с шайбой	3
50	6021047	Кожух	1
51	4427615	Защита вентилятор	1
52	J090612	Болт с шайбой	7
52	J260612 замена: J900612	Болт с шайбой	7
52	J260612 замена: A590106	Болт с шайбой	7
53	4326365	Ленточный зажим	1
54	4427818	Водяной шланг	1
55	4427831	Водяной шланг	1
61	3095010	Водяной шланг	1
62	8087136	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
