Кондиционер (2-1) — HITACHI ZX27U

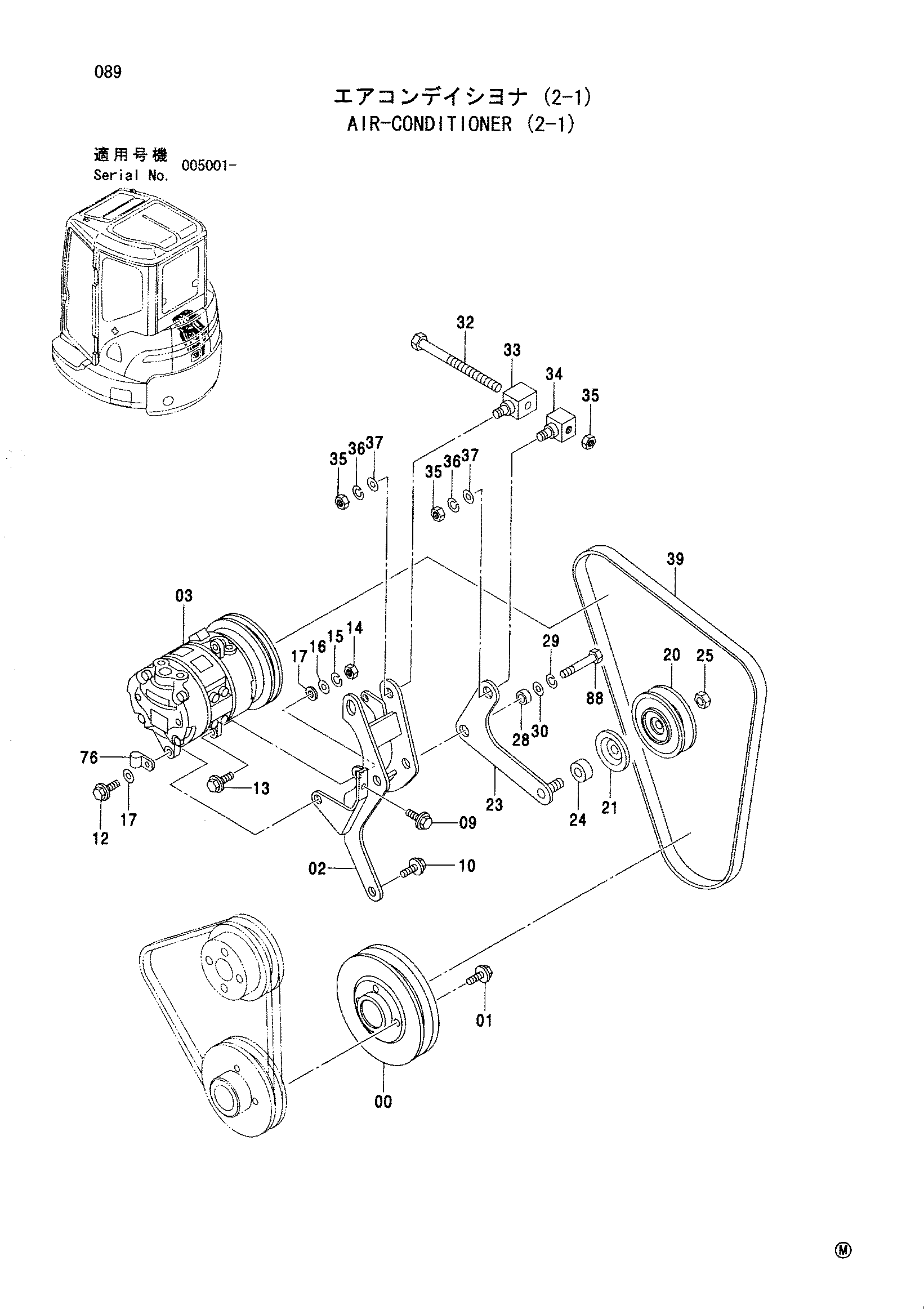

Заводская схема «Кондиционер (2-1)» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3086239 | Шкив | 1 |
| 01 | J260820 | Болт с шайбой | 4 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 7045076 | Кронштейн | 1 |
| 03 | 4603724 | Компрессор | 1 |
| 09 | J260820 | Болт с шайбой | 1 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J260825 | Болт с шайбой | 1 |
| 10A | J900825 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | J260825 | Болт с шайбой | 2 |
| 12A | J900825 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | J260840 | Болт с шайбой | 1 |
| 13A | J900840 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | M500807 | Гайка | 1 |
| 15 | A590908 | Пружинная шайба | 1 |
| 16 | A590108 | Плоская шайба | 1 |
| 17 | 4368122 | Регулировочная шайба | 8 |
| 20 | 4323112 | Шкив тенсион | 1 |
| 21 | 4323111 | Крышка | 1 |
| 23 | 9746332 | Рукоять тентион | 1 |
| 24 | 4381016 | Втулка | 1 |
| 25 | J950010 | Гайка | 1 |
| 28 | 4366570 | Втулка | 1 |
| 29 | A590908 | Пружинная шайба | 1 |
| 30 | J222008 | Шайба | 1 |
| 32 | 4380103 | Болт | 1 |
| 33 | 4380351 | Вал | 1 |
| 34 | 4322646 | Вал(винт) | 1 |
| 35 | J950010 | Гайка | 3 |
| 36 | A590910 | Пружинная шайба | 2 |
| 37 | A590110 | Плоская шайба | 2 |
| 39 | 4392985 | Ремень V | 1 |
| 76 | 4190275 | Зажим | 1 |
| 88 | 4438821 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
