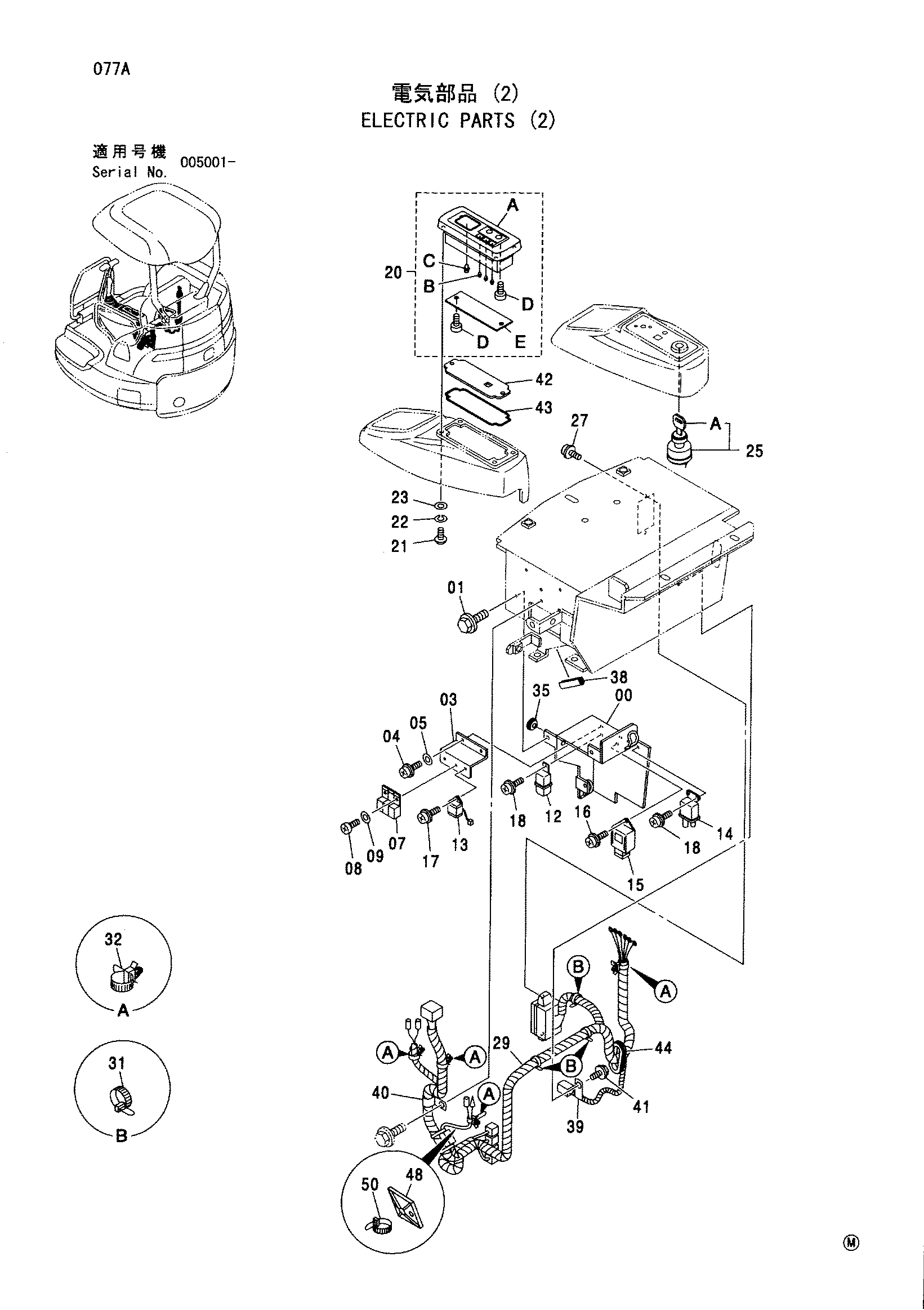

Электрооборудование (2) — HITACHI ZX27U

Заводская схема «Электрооборудование (2)» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7041830	Короб реле	1
01	J090820	Болт с шайбой	3
01	J260820 замена: J900820	Болт с шайбой	3
01	J260820 замена: A590108	Болт с шайбой	3
03	9758285	Кронштейн	1
04	J670614	Винт с шайбой	2
05	J253106 замена: A590106	Плоская шайба	2
05	A590106	Плоская шайба	2
07	4394590	Реле	2
08	J691512	Винт	2
09	J253105 замена: A590105	Плоская шайба	2
09	A590105	Плоская шайба	2
12	4288451	Реле	1
13	4484741	Реле защитный	1
14	4355584	Реле	1
15	4468774	Таймер	1
16	J680620	Винт с шайбой	2
17	J680616	Винт с шайбой	1
18	J670614	Винт с шайбой	3
20	4403739	Панель указатель	1
20A	4449185	Капот	1
20B	4449186	Лампа	3
20C	4449187	Лампа	1
20D	4449188	Самонарезающий винт	6
20E	4449189	Корпус	1
21	J691612	Винт	4
22	J252106 замена: A590906	Пружинная шайба	4
22	A590906	Пружинная шайба	4
23	J253106 замена: A590106	Плоская шайба	4
23	A590106	Плоская шайба	4
27	J680620	Винт с шайбой	2
29	1030211	Жгут проводов	1
31	4055312	Ленточный зажим	10
31	4055312	Ленточный зажим	11
32	4254600	Зажим	5
35	4236262	Резиновая втулка	1
38	4315769	Амортизатор	1
39	4190261	Зажим	1
40	4190264	Зажим	1
41	J090820	Болт с шайбой	1
41	J260820 замена: J900820	Болт с шайбой	1
41	J260820 замена: A590108	Болт с шайбой	1
42	4477252	Резиновая прокладка	1
43	4477251	Резиновая прокладка	1
44	4318699	Резиновая втулка	1
48	4375828	Зажим провод	1
50	4326365	Ленточный зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
