Отвал рычаг (2) [STD. отвал] — HITACHI ZX27U

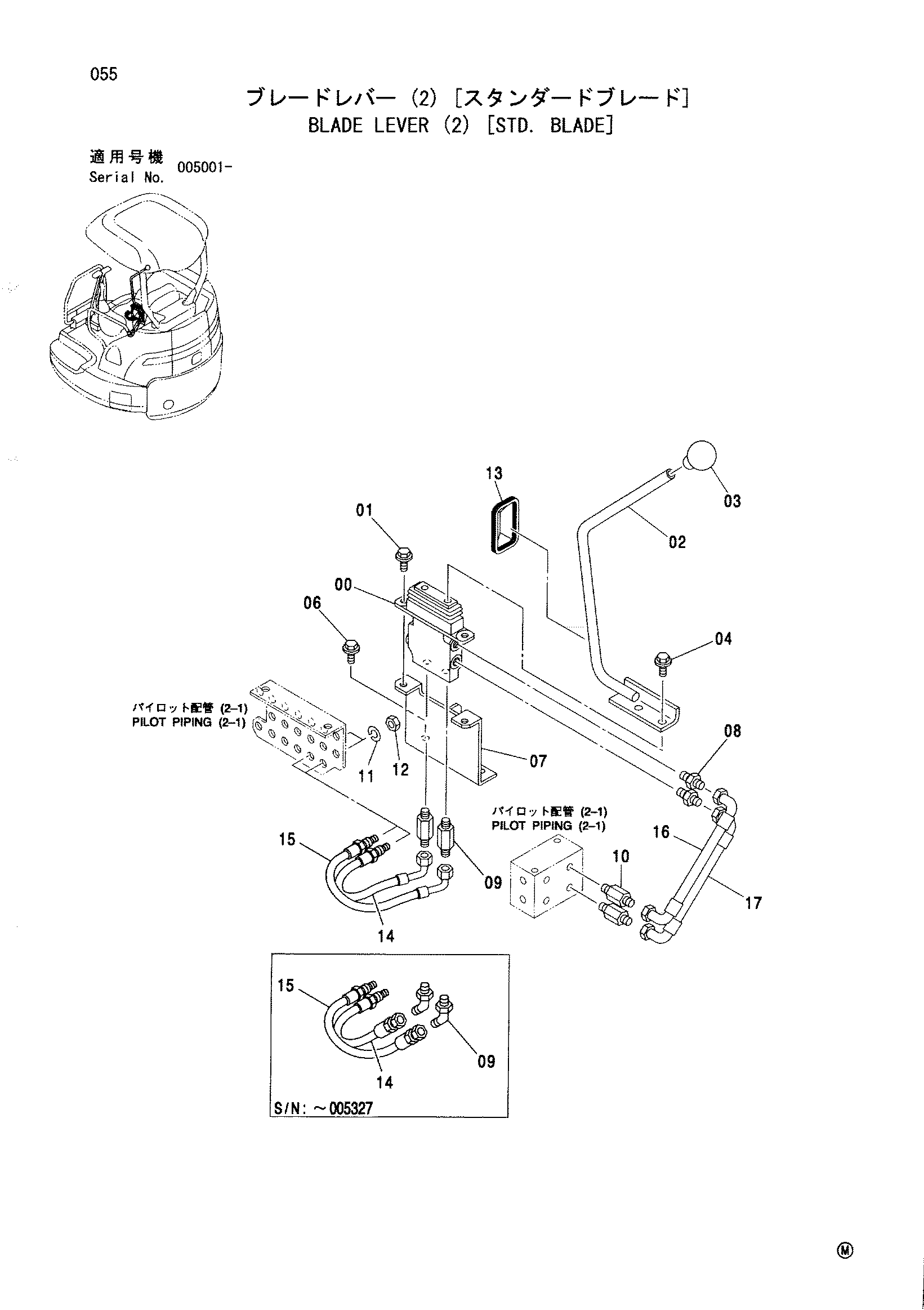

Заводская схема «Отвал рычаг (2) [STD. отвал]» для HITACHI ZX27U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Отвал рычаг (2) [STD. отвал] HITACHI ZX27U](/catalog-drawings/bb/bb1cd7ce-109d-4e1b-976e-a74529725173.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467244 замена: 4600430 | Пилотный клапан | 1 |
| 00 | 4600430 | Пилотный клапан | 1 |
| 01 | J090820 | Болт с шайбой | 2 |
| 01 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 01 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 02 | 8086710 | Рычаг | 1 |
| 03 | 4399121 | Рукоятка | 1 |
| 04 | J090816 | Болт с шайбой | 2 |
| 04 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 04 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 06 | J090825 | Болт с шайбой | 2 |
| 06 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 06 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 07 | 9759128 | Кронштейн | 1 |
| 08 | 4042030 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4423863 | Угловой штуцер | 2 |
| 09 | 4368208 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4368208 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | J252212 замена: A590912 | Пружинная шайба | 2 |
| 11 | A590912 | Пружинная шайба | 2 |
| 12 | J231212 замена: J950012 | Гайка | 2 |
| 12 | J950012 | Гайка | 2 |
| 13 | 4476869 | Резиновая втулка | 1 |
| 14 | 4472983 замена: 4609984 | Шланг | 1 |
| 14 | 4472983 замена: 4609985 | Шланг | 1 |
| 14 | 4472983 замена: 4368208 | Шланг | 1 |
| 14 | 4609984 | Шланг | 1 |
| 15 | 4472984 замена: 4609985 | Шланг | 1 |
| 15 | 4472984 замена: 4609984 | Шланг | 1 |
| 15 | 4472984 замена: 4368208 | Шланг | 1 |
| 15 | 4609985 | Шланг | 1 |
| 16 | 4472985 | Шланг | 1 |
| 17 | 4472986 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
