Насосный агрегат — HITACHI ZX270-HHE

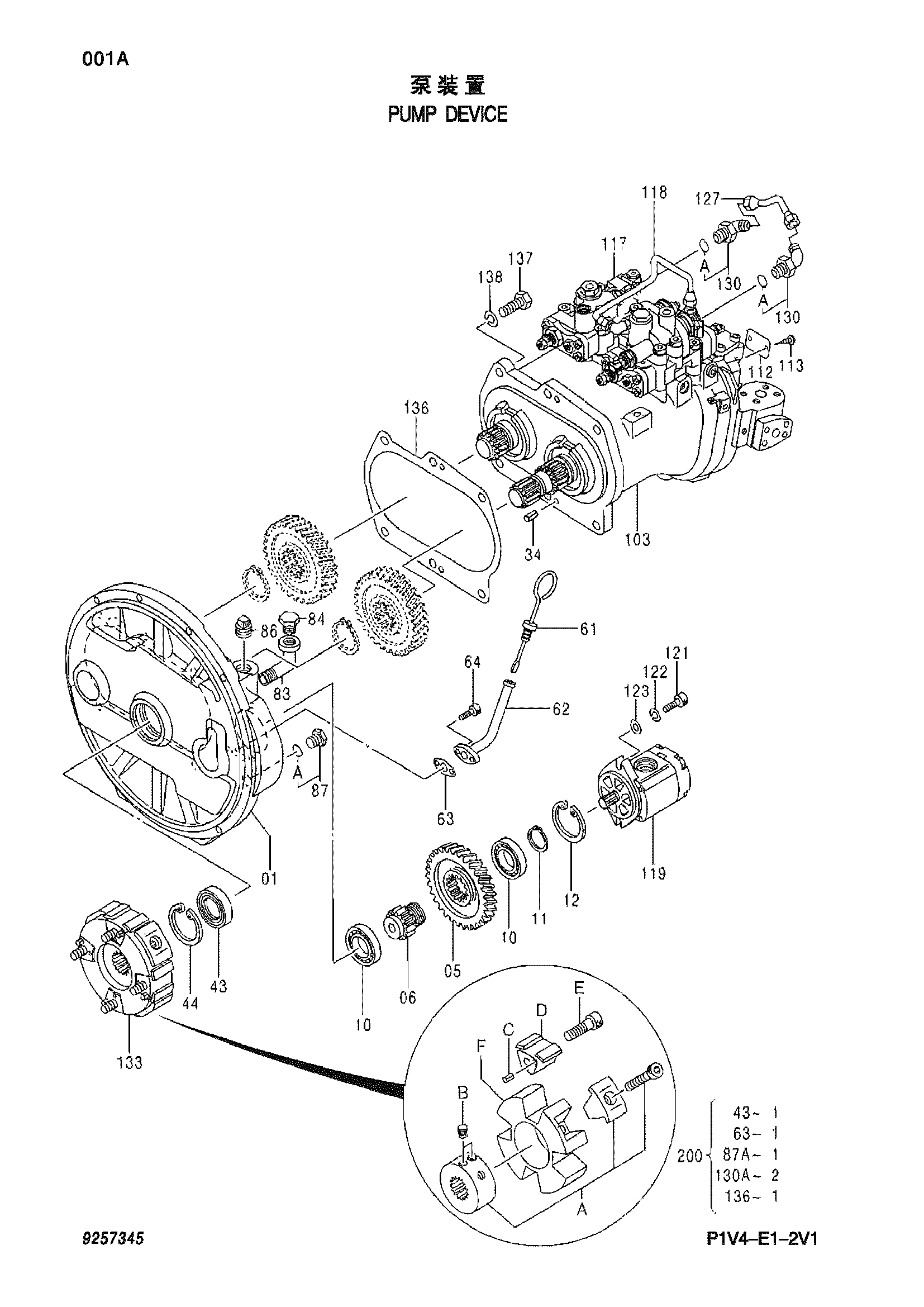

Заводская схема «Насосный агрегат» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9257345 замена: 9257348	Насосный агрегат	1
	9257346	Насосный агрегат	1
01	1033158	Корпус шестерня	1
05	3063840	Шестерня пилотный	1
06	3055594	Вал шестерня	1
10	Z958740	Шариковый подшипник	2
11	Z962002	Стопорное кольцо	1
12	Z991725	Стопорное кольцо	1
34	4099290	Пружинный штифт	2
43	4310055	Масляное уплотнение	1
44	Z991725	Стопорное кольцо	1
61	4438059	Указатель уровня	1
62	9743977	Трубка указатель	1
63	9742779	Манжета	1
64	M340816	Болт с внутренним шестигранником	2
83	94-0649	Угловой штуцер	1
84	4645330	Пробка	1
86	4234782	Пробка	1
87	4092534	Пробка	1
87A	4509180	Уплотнительное кольцо	1
113	M492564	Приводной винт	2
117	9256847	Насос регулятор (1)	1
118	9256848	Насос регулятор (2)	1
119	9218005	Шестерённый насос	1
121	M341030	Болт с внутренним шестигранником	2
122	Z984054	Пружинная шайба	2
123	4114402	Шайба	2
127	4631943	Трубка	1
130	4293950	Угловой штуцер	2
130A	Z957366	Уплотнительное кольцо	1
133	4641504	Муфта	1
133A	4463992	HUB	1
133B	4334899	Установочный винт	2
133C	4101345	Пружинный штифт	4
133D	4463993	Вставка	4
133E	4334894	Болт с внутренним шестигранником	4
133F	4654760	Элемент	1
136	8058352	Манжета	1
137	J901645	Болт	6
138	A590916	Пружинная шайба	6
200	4451036	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
