Гидроцилиндр рукояти — HITACHI ZX270-HHE

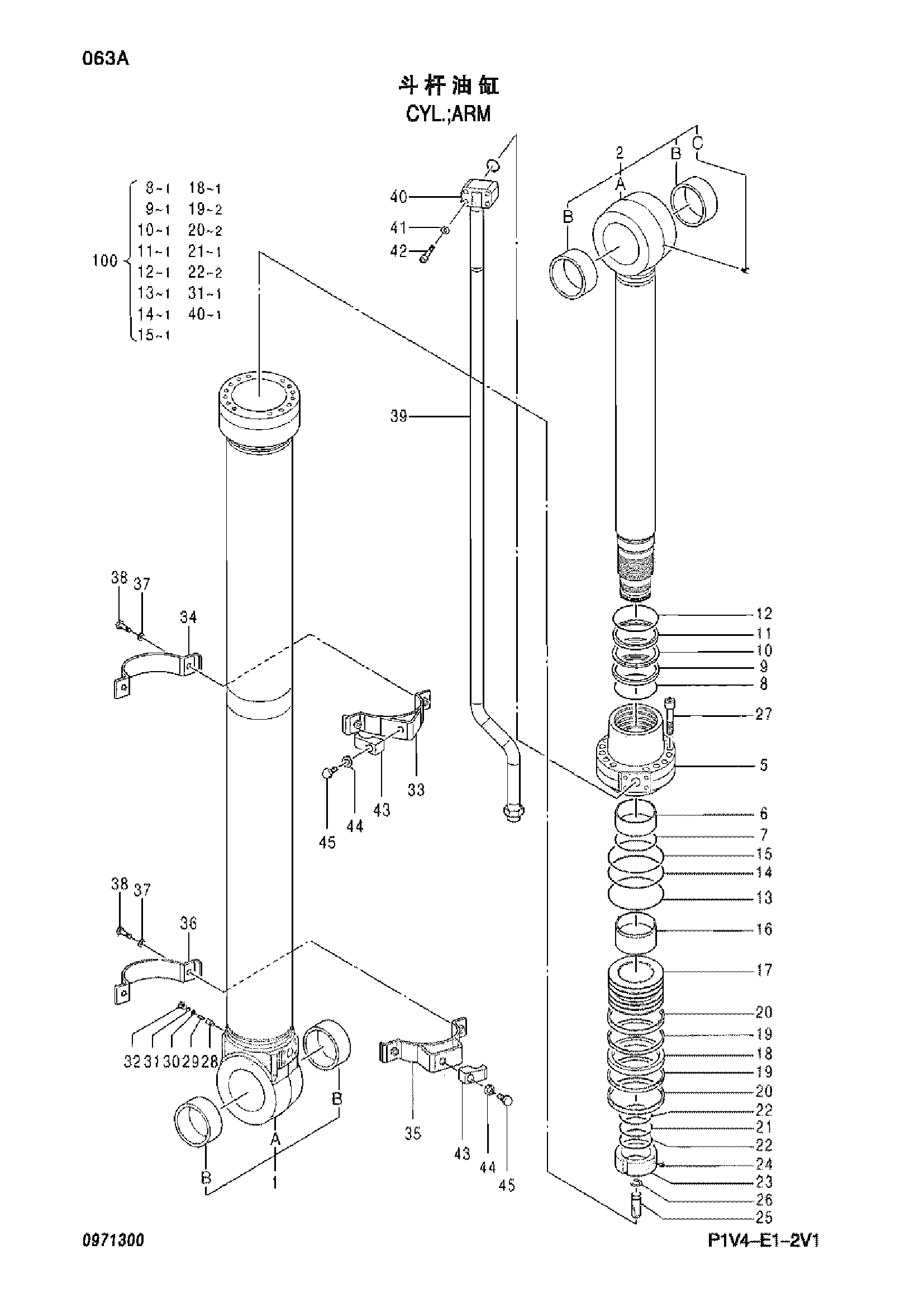

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4628630	Гидроцилиндр рукояти	1
01	0971349	Труба гидроцилиндра в сборе	1
01B	4381857	Втулка	2
02	0971350	Шток поршня в сборе	1
02B	4381857	Втулка	2
02C	0971343	Ниппель смазка	1
05	0971304	Шток крышка	1
06	0971305	Дд-бусх	1
07	0971306	Стопорное кольцо	1
08	0971307	Уплотнение буффер	1
09	0965402	У-паккинг	1
10	0971309	Опорное кольцо	1
11	0971310	Стеклоочиститель пыль	1
12	0971311	Стопорное кольцо	1
13	A811145	Уплотнительное кольцо	1
14	0971313	Опорное кольцо	1
15	0971314	Уплотнительное кольцо	1
16	0971315	Кольцо амортизатор	1
17	0971316	Поршень	1
18	0965404	Уплотнение слиппер	1
19	0971318	Износостойкое кольцо	2
20	0971319	Кольцо слйд	2
21	0971348	Уплотнительное кольцо	1
22	0971321	Опорное кольцо	2
23	0971322	Гайка поршень	1
24	0971323	Винт сиденье	1
25	0971324	Плунжер амортизатор	1
26	0965405	Кольцо остановка	1
27	0971326	Болт HEX разъём	1
28	0971327	Обратный клапан	1
29	0971328	Пружина	1
30	0971329	Опора пружина	1
31	4509180	Уплотнительное кольцо	1
32	0971331	Пробка	1
33	0971332	Трубка лента в сборе-A	1
34	0971333	Трубка лента	1
35	0971334	Трубка лента в сборе-B	1
36	0971333	Трубка лента	1
37	A590912	Пружинная шайба	4
38	J901240	Болт HEX	4
39	0971337	Трубка в сборе-R	1
40	Z984614	Уплотнительное кольцо	1
41	A590912	Пружинная шайба	4
42	0971339	Болт HEX разъём	4
43	0971340	Хомут трубки	2
44	A590916	Пружинная шайба	2
45	J901670	Болт HEX	2
100	4649752	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
