Гидроцилиндр стрелы (левый) — HITACHI ZX270-HHE

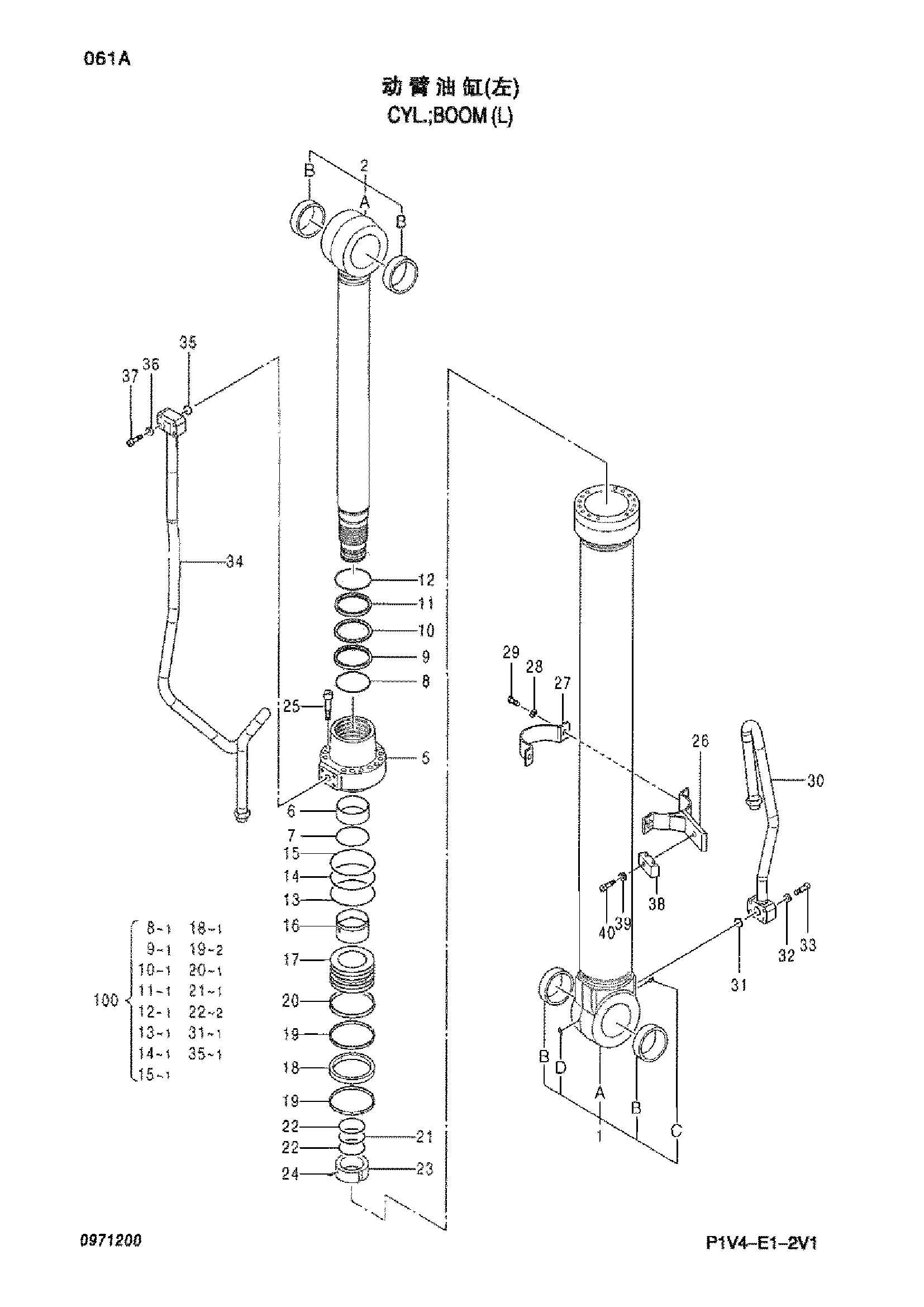

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4628631 | Гидроцилиндр стрелы | 1 | |
| 01 | 0971234 | Труба гидроцилиндра в сборе | 1 |
| 01B | 4364501 | Втулка | 2 |
| 01C | 0971230 | Ниппель смазка | 1 |
| 01D | 0971232 | Пробка HEX разъём | 1 |
| 02 | 0971235 | Шток поршня в сборе | 1 |
| 02B | 4364501 | Втулка | 2 |
| 05 | 0971204 | Шток крышка | 1 |
| 06 | 0971205 | Дд-бусх | 1 |
| 07 | 0971206 | Стопорное кольцо | 1 |
| 08 | 0971207 | Уплотнение буффер | 1 |
| 09 | 0971208 | У-паккинг | 1 |
| 10 | 0971209 | Опорное кольцо | 1 |
| 11 | 0971210 | Стеклоочиститель пыль | 1 |
| 12 | 0971306 | Стопорное кольцо | 1 |
| 13 | A811130 | Уплотнительное кольцо | 1 |
| 14 | 0971212 | Опорное кольцо | 1 |
| 15 | A811135 | Уплотнительное кольцо | 1 |
| 16 | 0971214 | Кольцо амортизатор | 1 |
| 17 | 0971215 | Поршень | 1 |
| 18 | 0971414 | Уплотнение слиппер | 1 |
| 19 | 0971217 | Износостойкое кольцо | 2 |
| 20 | 0971218 | Кольцо слйд | 1 |
| 21 | 0971233 | Уплотнительное кольцо | 1 |
| 22 | 0971220 | Опорное кольцо | 2 |
| 23 | 0971221 | Гайка поршень | 1 |
| 24 | 0971323 | Винт сиденье | 1 |
| 25 | 0971222 | Болт HEX разъём | 14 |
| 26 | 0971223 | Трубка лента в сборе-RH | 1 |
| 27 | 0971224 | Трубка лента | 1 |
| 28 | A590912 | Пружинная шайба | 2 |
| 29 | J901240 | Болт HEX | 2 |
| 30 | 0971225 | Трубка в сборе-H | 1 |
| 31 | Z984614 | Уплотнительное кольцо | 1 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | 0971339 | Болт HEX разъём | 4 |
| 34 | 0971226 | Трубка в сборе-R | 1 |
| 35 | Z984614 | Уплотнительное кольцо | 1 |
| 36 | A590912 | Пружинная шайба | 4 |
| 37 | 0971227 | Болт HEX разъём | 4 |
| 38 | 0971228 | Хомут трубки | 1 |
| 39 | A590912 | Пружинная шайба | 1 |
| 40 | J901270 | Болт HEX | 1 |
| 100 | 4649745 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
