Гидромотор ( поворот ) — HITACHI ZX270-HHE

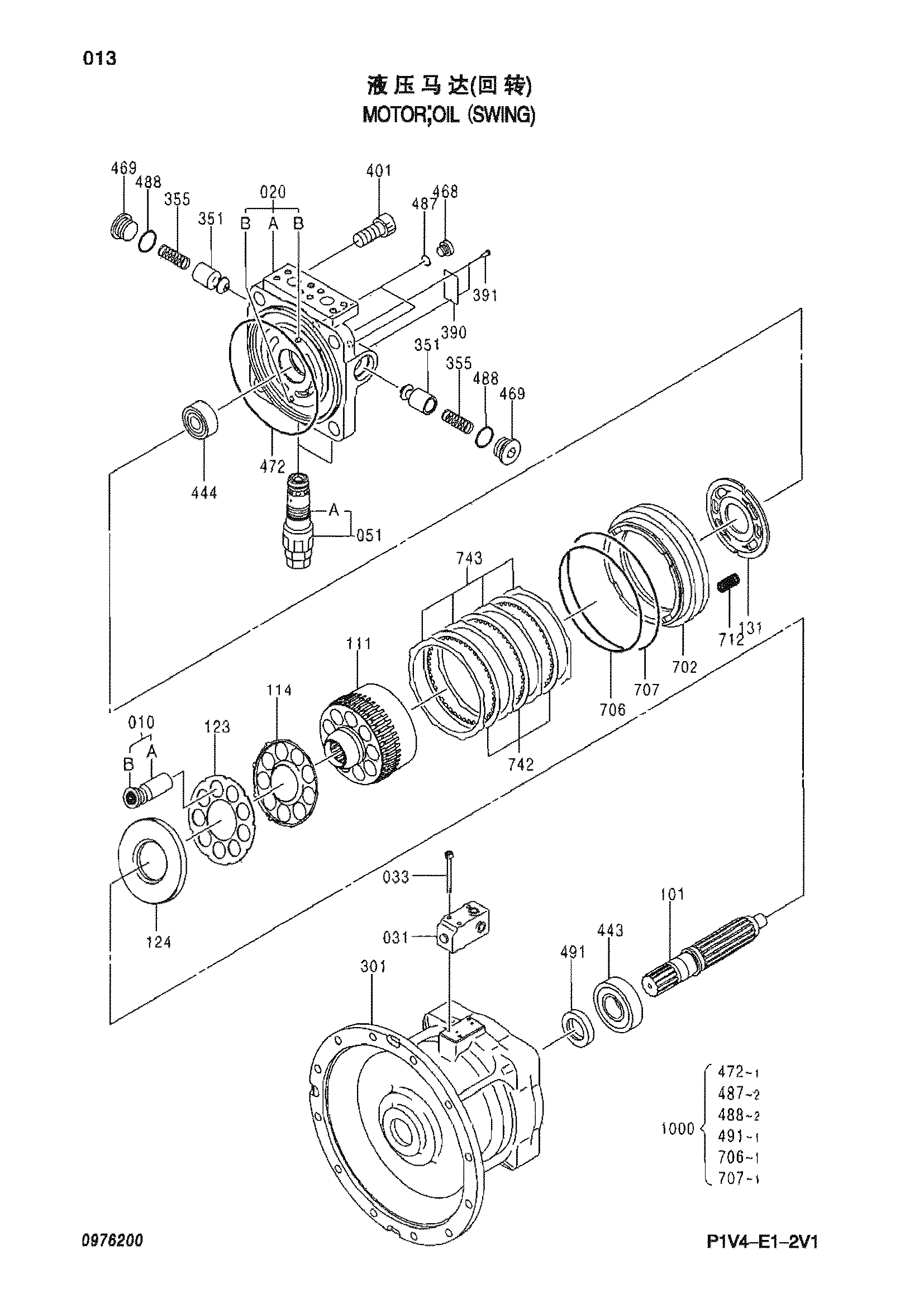

Заводская схема «Гидромотор ( поворот )» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4621174 | Гидромотор | 1 | |
| 010 | 0816201 | Поршень в сборе | 1 |
| 020 | 0816202 | Корпус в сборе | 1 |
| 031 | 0960201 | Клапан | 1 |
| 033 | 0218824 | Болт с внутренним шестигранником | 3 |
| 051 | 4654849 | Предохранительный клапан | 2 |
| 051A | A811030 | Уплотнительное кольцо | 2 |
| 101 | 0816205 | Вал | 1 |
| 111 | 0816206 | Гидроцилиндр | 1 |
| 114 | 0816207 | Пружина пластина | 1 |
| 123 | 0816208 | Фиксатор | 1 |
| 124 | 0816209 | Пластина | 1 |
| 131 | 0816210 | Пластина клапан | 1 |
| 301 | 0976202 | Корпус | 1 |
| 351 | 0803007 | Плунжер | 2 |
| 355 | 0803008 | Пружина | 2 |
| 390 | 0931501 | Пластина | 1 |
| 391 | 0625509 | Палец | 2 |
| 401 | 0365318 | Болт с внутренним шестигранником | 4 |
| 443 | 0816212 | Подшипник. ROL | 1 |
| 444 | 0872302 | Подшипник. ROL | 1 |
| 468 | 0629404 | Пробка | 2 |
| 469 | 0803009 | Пробка | 2 |
| 472 | 0401202 | Уплотнительное кольцо | 1 |
| 487 | Z957366 | Уплотнительное кольцо | 2 |
| 488 | Z984614 | Уплотнительное кольцо | 2 |
| 491 | 0353318 | Масляное уплотнение | 1 |
| 702 | 0816214 | Поршень | 1 |
| 706 | 0365330 | Уплотнительное кольцо | 1 |
| 707 | 0308623 | Уплотнительное кольцо | 1 |
| 712 | 0747307 | Пружина тормоз | 20 |
| 742 | 0816215 | Пластина фрикционный | 3 |
| 743 | 0816216 | Пластина | 4 |
| 1000 | 0816217 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
