Механизм поворота — HITACHI ZX270-HHE

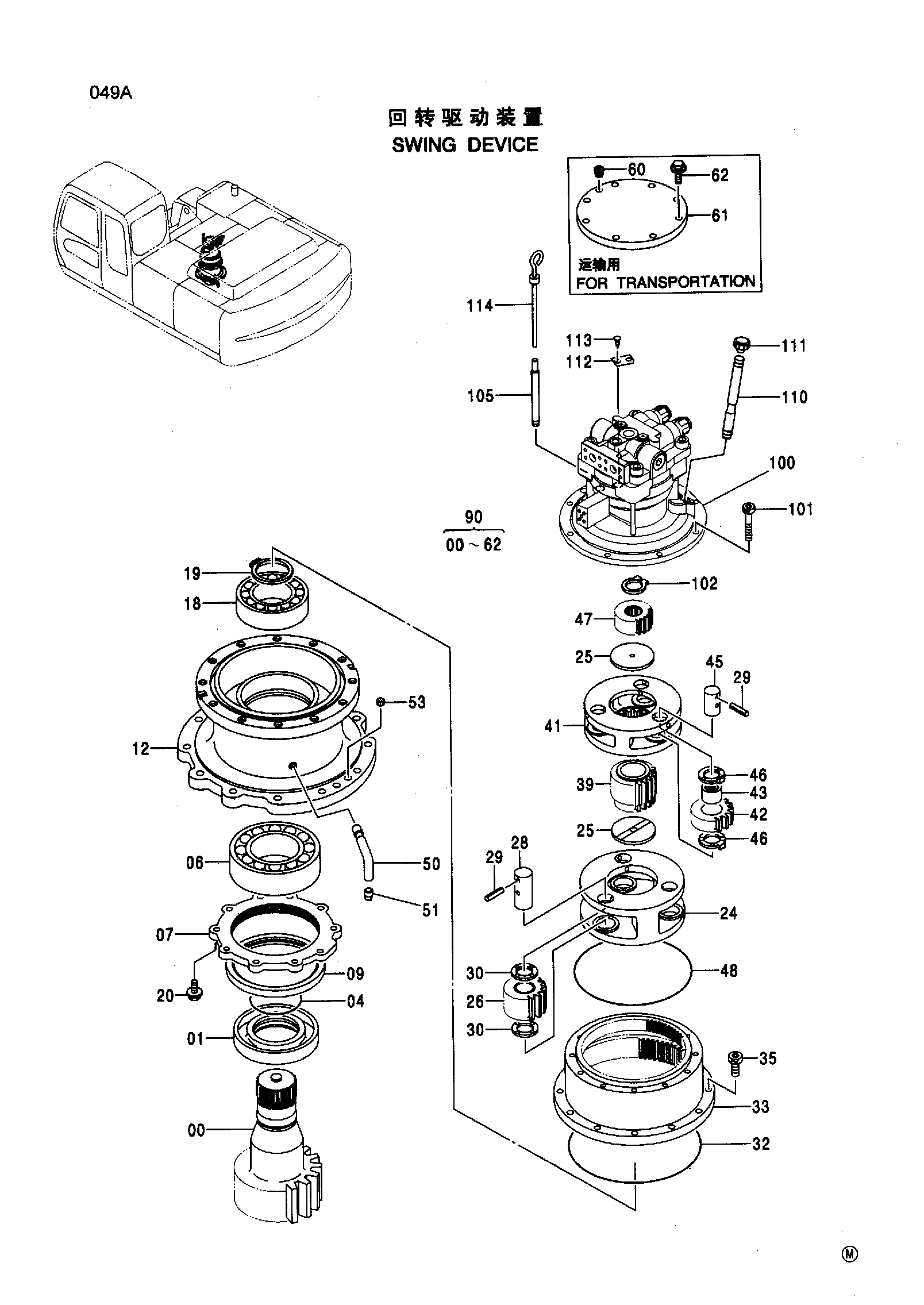

Заводская схема «Механизм поворота» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2040441	Вал проп.	1
01	4256346	Втулка	1
04	A811140	Уплотнительное кольцо	1
06	4305425	Подшипник. спх.рол.	1
07	3060561	Крышка	1
09	4424511	Масляное уплотнение	1
12	1014810	Корпус	1
18	4176247	Подшипник. спх.рол.	1
19	991354	Стопорное кольцо	1
20	J011240	Болт с шайбой	10
24	1014808	Водило	1
25	4194454	Упорная пластина	2
26	9734405	Планетарная шестерня	3
28	4244694	Палец	3
29	986954	Пружинный штифт	6
30	4266934	Упорная пластина	6
32	4254449	Уплотнительное кольцо	1
33	1014811	Коронная шестерня	1
35	M342056	Болт с внутренним шестигранником	12
39	3050683	Солнечная шестерня	1
41	1014809	Водило	1
42	3050684	Планетарная шестерня	3
43	4183818	Игольчатый подшипник	3
45	4203533	Палец	3
46	4273336	Упорная пластина	6
47	3050685	Солнечная шестерня	1
48	4203188	Уплотнительное кольцо	1
50	3088126	Трубка	1
51	94-2012	Пробка	1
53	431578	Пробка	2
60	94-2011	Пробка	1
61	8066060	Крышка	1
62	J011250	Болт с шайбой	6
90	9162234	Механизм поворота	1
100	4439418	Гидромотор	1
100	4484557	Гидромотор	1
101	M341228	Болт с внутренним шестигранником	12
102	959499	Стопорное кольцо	1
105	4264452	Трубка	1
110	4317032	Трубка	1
111	4343365	Колпачок	1
112	3053093	Информационная табличка	1
113	M492564	Приводной винт	2
114	3074223	Указатель уровня	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
