Рама — HITACHI ZX270-HHE

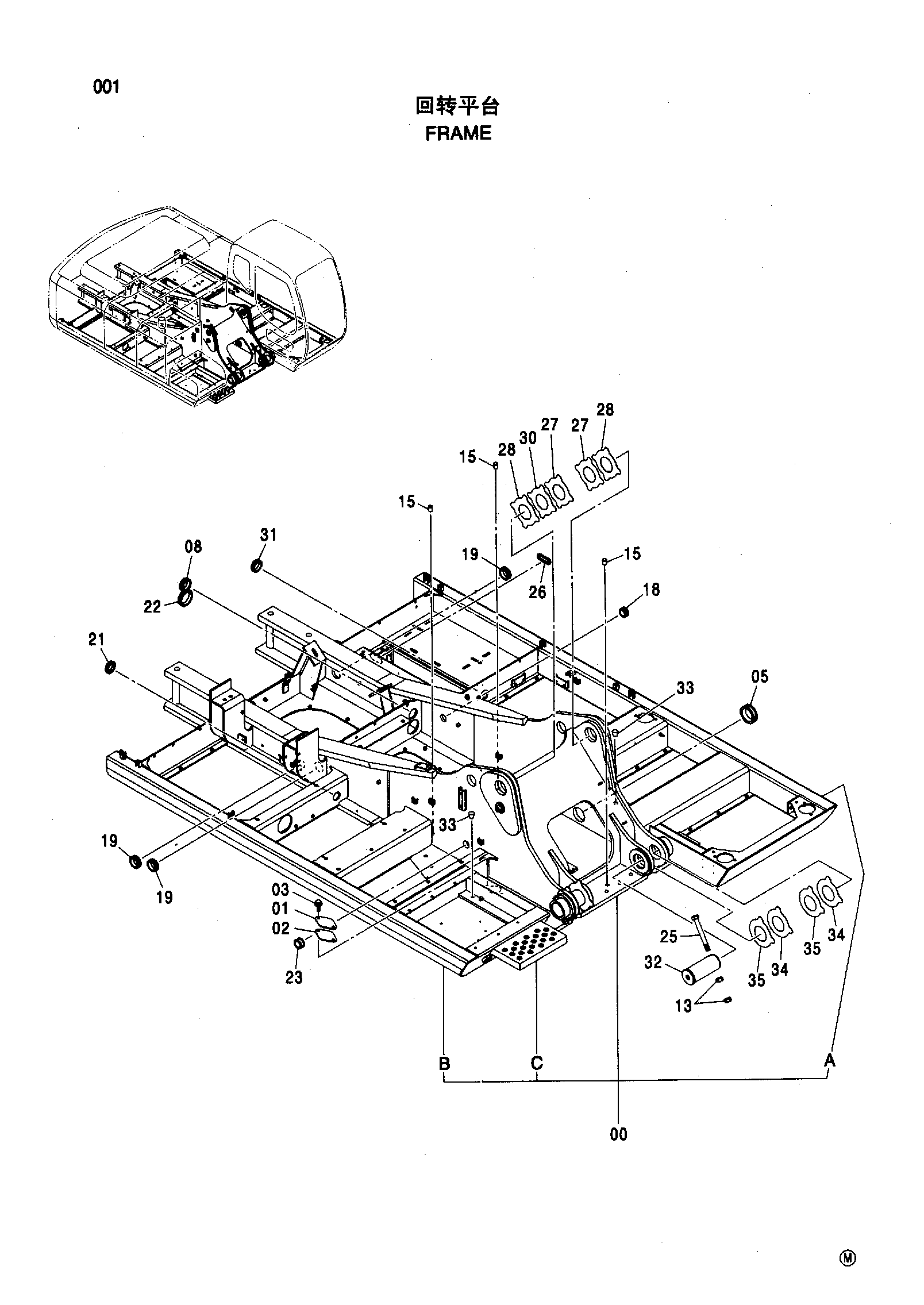

Заводская схема «Рама» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007118 | Рама основной | 1 |
| 00A | 3088979 | Трубка | 1 |
| 00B | 3088960 | Трубка | 1 |
| 00C | 3084653 | Ступень | 1 |
| 01 | 4255799 | Крышка | 1 |
| 02 | 4161735 | Манжета | 1 |
| 03 | J021025 | Болт с шайбой | 2 |
| 05 | 4191977 | Резиновая втулка | 1 |
| 08 | 4208279 | Резиновая втулка | 1 |
| 13 | J950020 | Гайка | 4 |
| 15 | 4355382 | Установочный штифт | 3 |
| 18 | 4200176 | Резиновая втулка | 1 |
| 19 | 4255530 | Резиновая втулка | 3 |
| 21 | 4509404 | Резиновая втулка | 1 |
| 22 | 4345810 | Резиновая втулка | 1 |
| 23 | 4257181 | Резиновая втулка | 1 |
| 25 | 4435127 | Стопорный палец | 2 |
| 26 | 4430658 | Резиновая втулка | 1 |
| 27 | 4445638 | Упорная пластина 1.0 | 2 |
| 28 | 4445639 | Упорная пластина 2.0 | 2 |
| 30 | 4460372 | Упорная пластина 1.5 | 1 |
| 31 | 4389040 | Резиновая втулка | 1 |
| 32 | 3075546 | Палец | 2 |
| 33 | 431578 | Пробка | 2 |
| 34 | 4470745 | Упорная пластина 1.0 | 4 |
| 35 | 4470746 | Упорная пластина 2.0 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
