STD. ARM 3.1 m — HITACHI ZX270-HHE

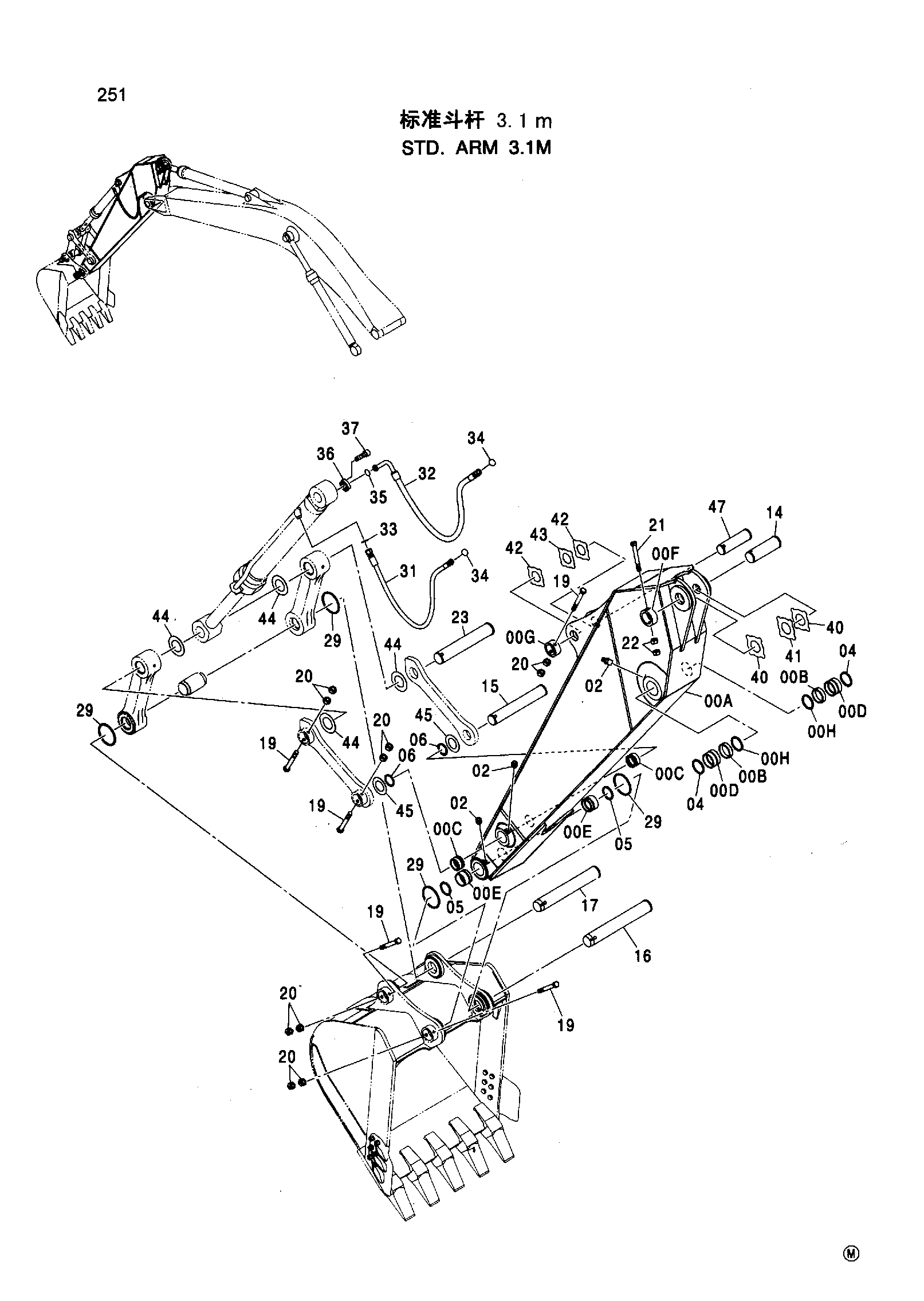

Заводская схема «STD. ARM 3.1 m» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-H | 7038671 | Рукоять в сборе | 1 |
| 00A | 5007003 | Рукоять | 1 |
| 00B | 4381983 | Втулка | 2 |
| 00C | 4434036 | Втулка | 2 |
| 00D | 4443883 | Втулка | 2 |
| 00E | 4443880 | Втулка | 2 |
| 00F | 4434956 | Ограничитель | 1 |
| 00G | 4434953 | Ограничитель | 1 |
| 00H | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | J75481 | Пресс-маслёнка | 6 |
| 04 | 4074008 | Пылезащитное уплотнение | 2 |
| 05 | 4067901 | Пылезащитное уплотнение | 2 |
| 06 | 4067902 | Пылезащитное уплотнение | 2 |
| 14 | 3088751 | Палец | 1 |
| 15 | 3090168 | Палец | 1 |
| 16 | 3090166 | Палец | 1 |
| 17 | 3090167 | Палец | 1 |
| 19 | 4435126 | Стопорный палец | 5 |
| 20 | J950020 | Гайка | 10 |
| 21 | 4435128 | Стопорный палец | 1 |
| 22 | J950022 | Гайка | 2 |
| 23 | 3038473 | Палец | 1 |
| 29 | 4089028 | Уплотнительное кольцо | 4 |
| 31 | 4385323 | Шланг | 1 |
| 32 | 4303024 | Шланг | 1 |
| 33 | 4187308 | Уплотнительное кольцо | 1 |
| 34 | 4187328 | Уплотнительное кольцо | 2 |
| 35 | 966993 | Уплотнительное кольцо | 1 |
| 36 | 4085560 | Фанге разрезной | 2 |
| 37 | J781240 | Болт с внутренним шестигранником | 4 |
| 40 | 4444284 | Упорная пластина 1.0 | 2 |
| 41 | 4444285 | Упорная пластина 2.0 | 1 |
| 42 | 4444286 | Упорная пластина 1.0 | 2 |
| 43 | 4444287 | Упорная пластина 2.0 | 1 |
| 44 | 4450013 | Упорная пластина 1.0 | 4 |
| 45 | 4450012 | Упорная пластина 1.0 | 2 |
| 47 | 3076627 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
