Гидроцилиндр ковша — HITACHI ZX270-HHE

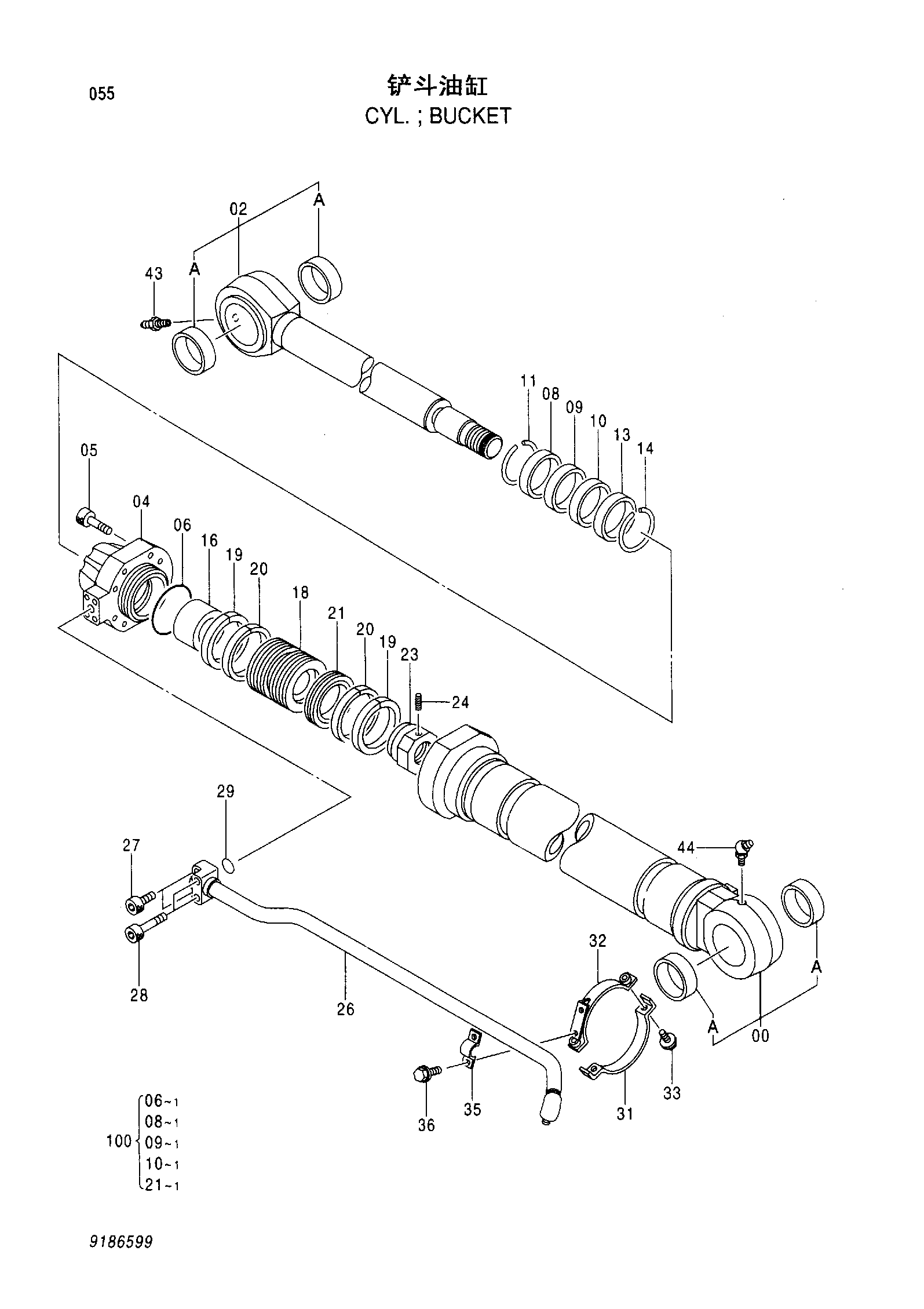

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9186599 замена: 9206324 | Гидроцилиндр ковша | 1 | |
| 9206324 | Гидроцилиндр ковша | 1 | |
| 00 | 7037723 замена: 9206354 | Труба гидроцилиндра | 1 |
| 00 | 9206354 | Труба гидроцилиндра | 1 |
| 00A | 4332285 | Втулка | 2 |
| 02 | 7037679 | Шток поршня | 1 |
| 02A | 4397791 | Втулка | 2 |
| 04 | 1015437 | Головка гидроцилиндра | 1 |
| 05 | M342480 | Болт с внутренним шестигранником | 8 |
| 06 | 4252550 | Уплотнительное кольцо | 1 |
| 08 | 4348202 | Пылезащитное уплотнение | 1 |
| 09 | 4414047 | Уплотнение | 1 |
| 10 | 4412693 | Кольцо | 1 |
| 11 | 4369507 | Стопорное кольцо | 1 |
| 13 | 4272961 | Втулка | 1 |
| 14 | 4264983 | Стопорное кольцо | 1 |
| 16 | 4264979 | Кольцо амортизатор | 1 |
| 18 | 3052363 | Поршень | 1 |
| 19 | 4185246 | Кольцо тефлон | 2 |
| 20 | 4252191 | Износостойкое кольцо | 2 |
| 21 | 4375667 | Уплотнительное кольцо | 1 |
| 23 | 3063059 | Гайка | 1 |
| 24 | 4201805 | Установочный винт | 1 |
| 26 | 8049650 | Трубка | 1 |
| 27 | M341245 | Болт с внутренним шестигранником | 2 |
| 28 | M341260 | Болт с внутренним шестигранником | 2 |
| 29 | A811035 | Уплотнительное кольцо | 1 |
| 31 | 3088623 | Хомут | 1 |
| 32 | 8079292 | Хомут | 1 |
| 33 | J011035 | Болт с шайбой | 2 |
| 35 | 4174241 | Хомут трубки | 1 |
| 36 | J011025 | Болт с шайбой | 2 |
| 43 | J75581 | Пресс-маслёнка | 1 |
| 44 | J75481 | Пресс-маслёнка | 1 |
| 100 | 9180580 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
