Гидроцилиндр ковша — HITACHI ZX270-HHE

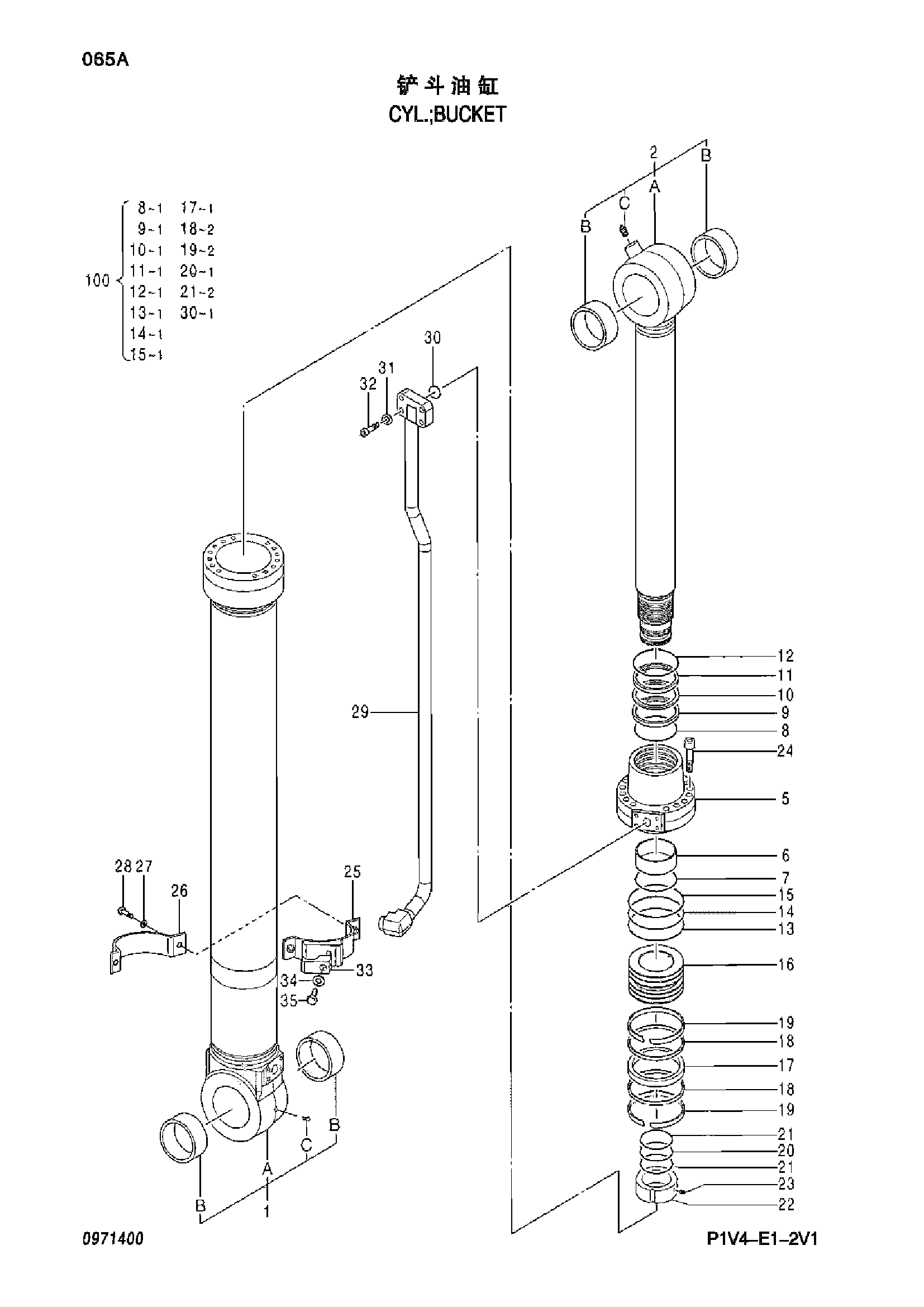

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4628628 | Гидроцилиндр ковша | 1 | |
| 01 | 0971418 | Труба гидроцилиндра в сборе | 1 |
| 01B | 4332285 | Втулка | 2 |
| 01C | 0971343 | Ниппель смазка | 1 |
| 02 | 0971419 | Шток поршня в сборе | 1 |
| 02B | 4397791 | Втулка | 2 |
| 02C | 0971417 | Ниппель смазка | 1 |
| 05 | 0971405 | Шток крышка | 1 |
| 06 | 0971406 | Дд-бусх | 1 |
| 07 | 0971407 | Стопорное кольцо | 1 |
| 08 | 0971408 | Резиновое уплотнение | 1 |
| 09 | 0971409 | У-паккинг | 1 |
| 10 | 0971410 | Опорное кольцо | 1 |
| 11 | 0971411 | Стеклоочиститель пыль | 1 |
| 12 | 0971412 | Стопорное кольцо | 1 |
| 13 | A811130 | Уплотнительное кольцо | 1 |
| 14 | 0971212 | Опорное кольцо | 1 |
| 15 | A811135 | Уплотнительное кольцо | 1 |
| 16 | 0971413 | Пистион | 1 |
| 17 | 0971414 | Уплотнение слиппер | 1 |
| 18 | 0971217 | Износостойкое кольцо | 2 |
| 19 | 0971218 | Кольцо слйд | 2 |
| 20 | 0971233 | Уплотнительное кольцо | 1 |
| 21 | 0971220 | Опорное кольцо | 2 |
| 22 | 0971221 | Гайка поршень | 1 |
| 23 | 0971323 | Винт сиденье | 1 |
| 24 | 0971222 | Болт HEX разъём | 14 |
| 25 | 0971415 | Трубка лента в сборе | 1 |
| 26 | 0971224 | Трубка лента | 1 |
| 27 | A590912 | Пружинная шайба | 2 |
| 28 | J901240 | Болт HEX | 2 |
| 29 | 0971416 | Трубка в сборе-R | 1 |
| 30 | Z984614 | Уплотнительное кольцо | 1 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | 0971339 | Болт HEX разъём | 4 |
| 33 | 0971340 | Хомут трубки | 1 |
| 34 | A590916 | Пружинная шайба | 1 |
| 35 | J901670 | Болт HEX | 1 |
| 100 | 4649751 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
