Гидроцилиндр рукояти — HITACHI ZX270-HHE

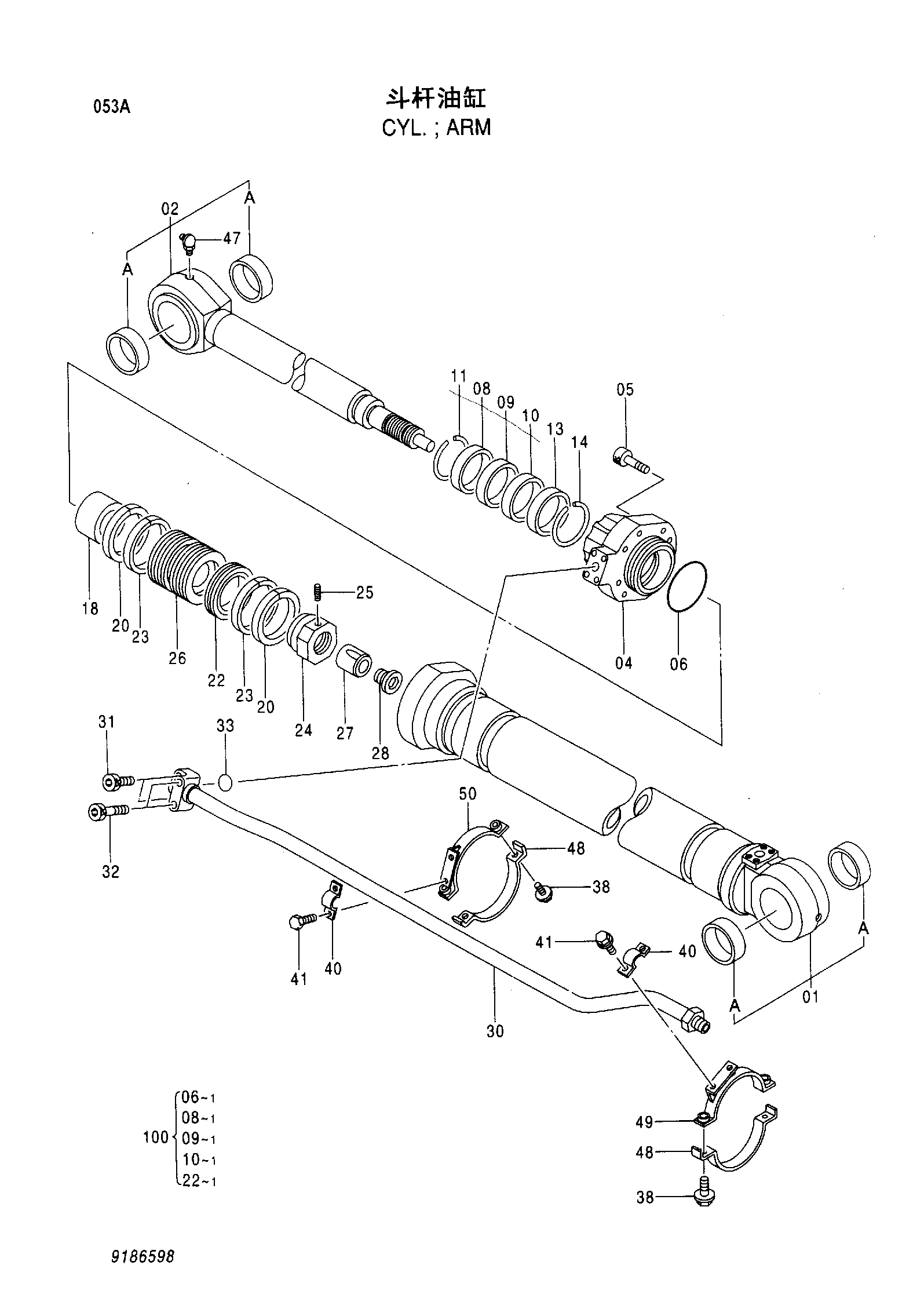

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9186598 замена: 9206323 | Гидроцилиндр рукояти | 1 | |
| 9206323 | Гидроцилиндр рукояти | 1 | |
| 01 | 7039259 замена: 9206353 | Труба гидроцилиндра | 1 |
| 01 | 9206353 | Труба гидроцилиндра | 1 |
| 01A | 4397790 | Втулка | 2 |
| 02 | 7037662 | Шток поршня | 1 |
| 02A | 4397790 | Втулка | 2 |
| 04 | 1027949 | Головка гидроцилиндра | 1 |
| 05 | M342480 | Болт с внутренним шестигранником | 8 |
| 06 | 4380144 | Уплотнительное кольцо | 1 |
| 08 | 4348207 | Пылезащитное уплотнение | 1 |
| 09 | 4375666 | Уплотнение | 1 |
| 10 | 4375663 | Кольцо | 1 |
| 11 | 4369509 | Стопорное кольцо | 1 |
| 13 | 4272963 | Втулка | 1 |
| 14 | 4267139 | Стопорное кольцо | 1 |
| 18 | 3088602 | Кольцо амортизатор | 1 |
| 20 | 4185247 | Кольцо тефлон | 2 |
| 22 | 4375664 | Уплотнительное кольцо | 1 |
| 23 | 4194621 | Износостойкое кольцо | 2 |
| 24 | 3063060 | Гайка | 1 |
| 25 | 4201806 | Установочный винт | 1 |
| 26 | 3052364 | Поршень | 1 |
| 27 | 3083091 | Кольцо амортизатор | 1 |
| 28 | 4387203 | Пробка | 1 |
| 30 | 8053093 | Трубка | 1 |
| 31 | M341245 | Болт с внутренним шестигранником | 2 |
| 32 | M341260 | Болт с внутренним шестигранником | 2 |
| 33 | A811035 | Уплотнительное кольцо | 1 |
| 38 | J011035 | Болт с шайбой | 4 |
| 40 | 4174241 | Хомут трубки | 2 |
| 41 | J011025 | Болт с шайбой | 4 |
| 47 | J75581 | Пресс-маслёнка | 1 |
| 48 | 3090722 | Хомут | 2 |
| 49 | 8082044 | Хомут | 1 |
| 50 | 8082069 | Хомут | 1 |
| 100 | 9180579 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
