Напорные трубопроводы — HITACHI ZX270-HHE

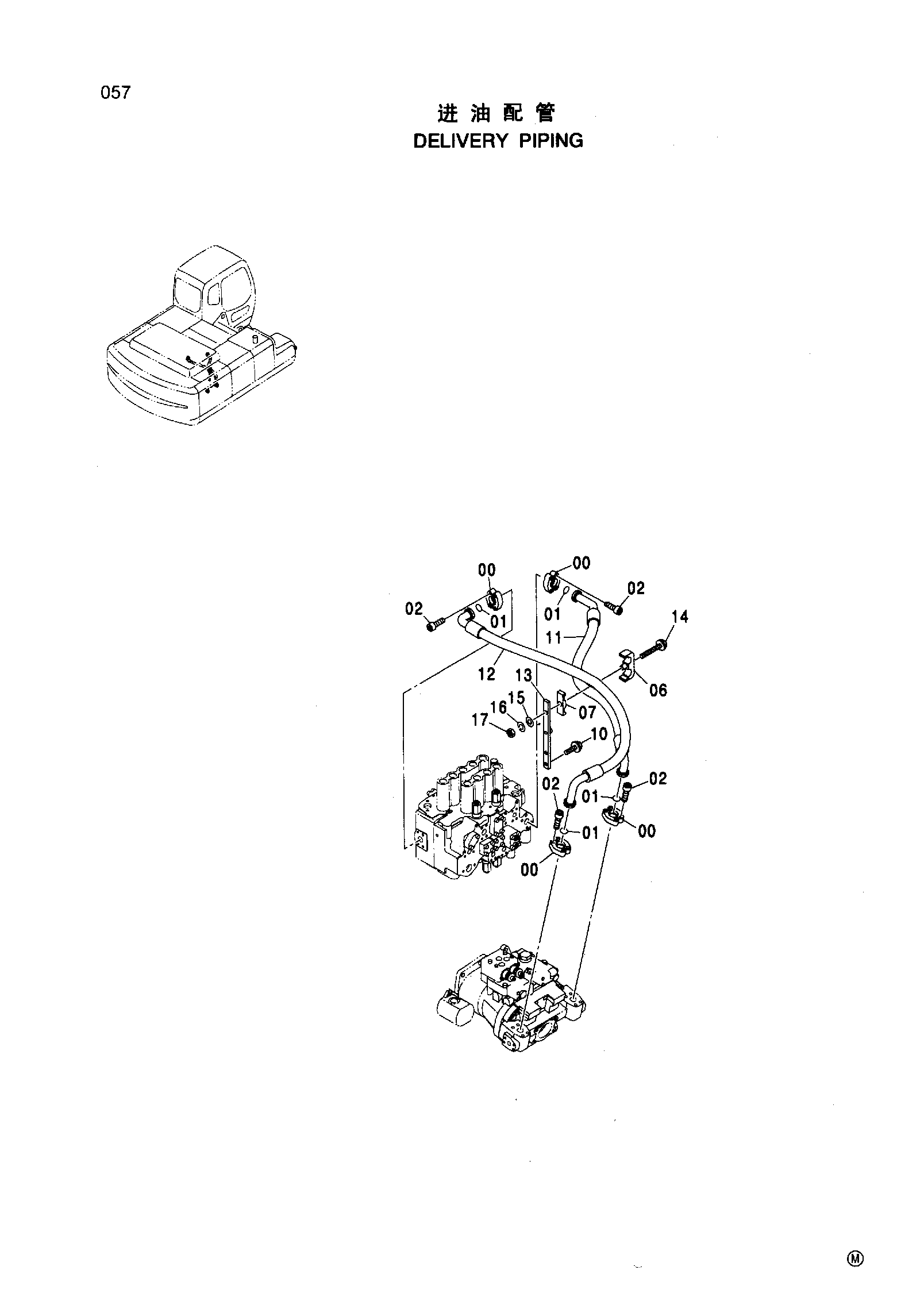

Заводская схема «Напорные трубопроводы» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4085560 | Разъёмный фланец | 8 |
| 01 | 966993 | Уплотнительное кольцо | 4 |
| 02 | J781240 | Болт с внутренним шестигранником | 16 |
| 06 | 8065749 | Хомут | 1 |
| 07 | 3075326 | Резиновая прокладка | 1 |
| 10 | J011240 | Болт с шайбой | 2 |
| 11 | 4448590 | Шланг | 1 |
| 12 | 4448583 | Шланг | 1 |
| 13 | 8083015 | Кронштейн | 1 |
| 14 | J011200 | Болт с шайбой | 1 |
| 15 | A590112 | Плоская шайба | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 17 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
