Электромагнитный клапан — HITACHI ZX270-HHE

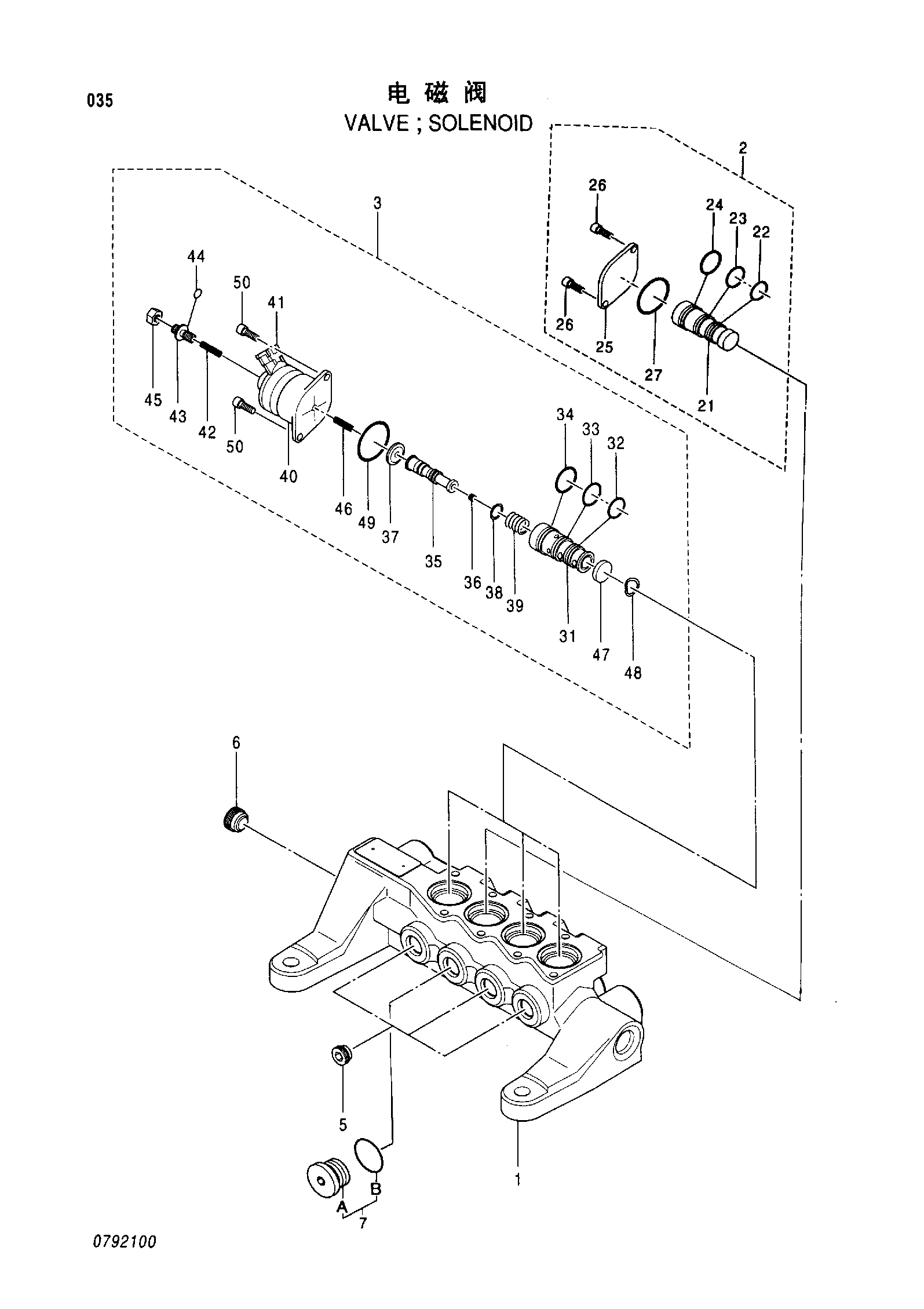

Заводская схема «Электромагнитный клапан» для HITACHI ZX270-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4484903 | Электромагнитный клапан | 1 | |
| 02 | 0671302 | Втулка в сборе | 1 |
| 02.21 | 0408415 | Втулка | 1 |
| 02.22 | 0408409 | Уплотнительное кольцо | 1 |
| 02.23 | 0408410 | Уплотнительное кольцо | 1 |
| 02.24 | 0408411 | Уплотнительное кольцо | 1 |
| 02.25 | 0671303 | Пластина | 1 |
| 02.26 | 0387804 | Болт с внутренним шестигранником | 2 |
| 02.27 | 4455989 | Уплотнительное кольцо | 1 |
| 03 | 4455991 | Клапан | 3 |
| 03.32 | 0408409 | Уплотнительное кольцо | 1 |
| 03.33 | 0408410 | Уплотнительное кольцо | 1 |
| 03.34 | 0408411 | Уплотнительное кольцо | 1 |
| 03.48 | 4455990 | Шайба | 1 |
| 03.49 | 4455989 | Уплотнительное кольцо | 1 |
| 03.50 | 0387804 | Болт с внутренним шестигранником | 2 |
| 05 | 4455986 | Пробка | 3 |
| 06 | 4455987 | Пробка | 1 |
| 07 | 0709703 | Пробка | 1 |
| 07A | 0671304 | Пробка | 1 |
| 07B | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
