Крышка (1) — HITACHI ZX270-3-HCMC

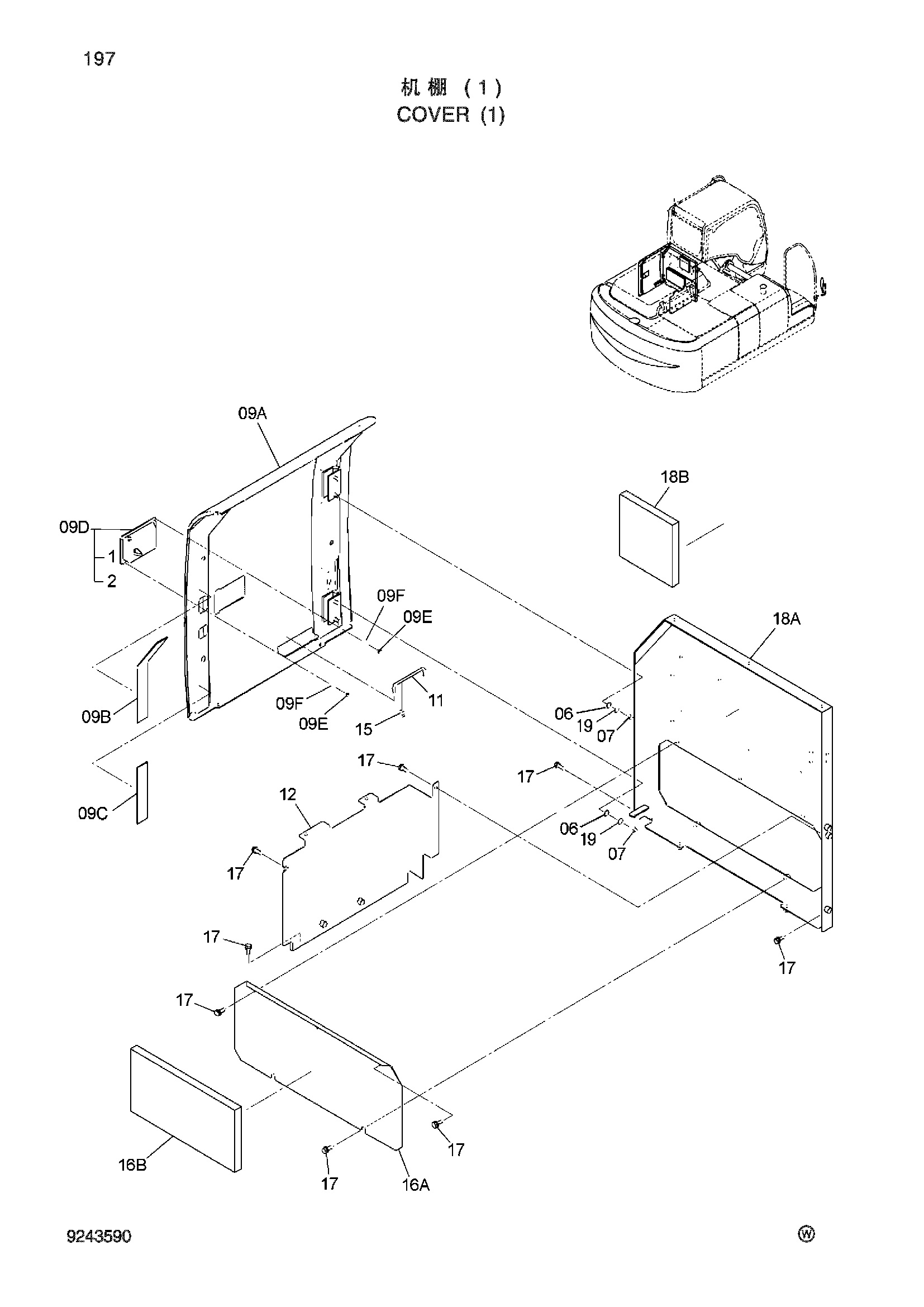

Заводская схема «Крышка (1)» для HITACHI ZX270-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | A590110 | Плоская шайба | 4 |
| 07 | J950010 | Гайка | 4 |
| 09 | 7049178 | Дверь | 1 |
| 09A | 6023813 | Дверь | 1 |
| 09B | 4641569 | Резиновая прокладка | 1 |
| 09C | 4654108 | Резиновая прокладка | 1 |
| 09D | 4652498 | Блокировка (левый) | 1 |
| 09D1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 09D2 | 4461342 | Зажим | 1 |
| 09E | M500605 | Гайка | 4 |
| 09F | A590106 | Плоская шайба | 4 |
| 11 | 4639112 | Стойка | 1 |
| 12 | 8101644 | Крышка | 1 |
| 15 | 4647195 | Держатель | 1 |
| 16 | 9765719 | Крышка | 1 |
| 16A | 3106433 | Крышка | 1 |
| 16B | 4627122 | Резиновая прокладка | 1 |
| 17 | J271030 | Болт с шайбой | 11 |
| 18 | 8105387 | Крышка | 1 |
| 18A | 7050529 | Крышка | 1 |
| 18B | 4626151 | Резиновая прокладка | 1 |
| 19 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
