Электрооборудование (E) — HITACHI ZX270-3-HCMC

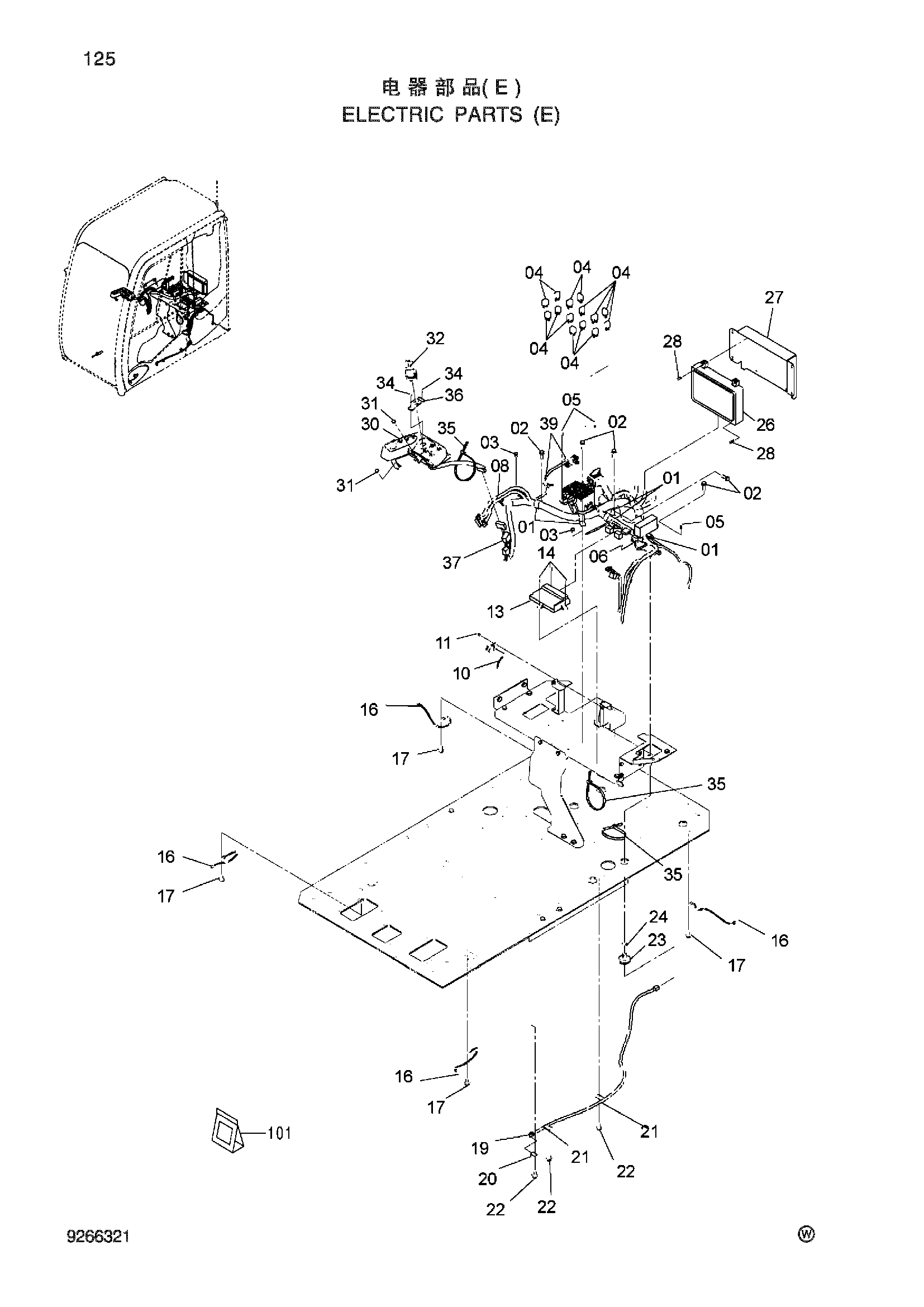

Заводская схема «Электрооборудование (E)» для HITACHI ZX270-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192035 | Зажим | 5 |
| 02 | J271030 | Болт с шайбой | 5 |
| 03 | J260816 | Болт с шайбой | 2 |
| 04 | 4436534 | Реле | 14 |
| 05 | J460620 | Винт с шайбой | 6 |
| 06 | J460310 | Винт с шайбой | 2 |
| 08 | 4254600 | Зажим | 1 |
| 10 | 4297188 | Зуммер | 1 |
| 11 | J460620 | Винт с шайбой | 1 |
| 13 | 4631129 | Контроллер | 1 |
| 14 | J460620 | Винт с шайбой | 3 |
| 16 | 4464075 | Жгут проводов | 4 |
| 17 | J271020 | Болт с шайбой | 4 |
| 19 | 4630572 | Жгут проводов | 1 |
| 20 | 4257159 | Кронштейн | 1 |
| 21 | 4190261 | Зажим (10) | 1 |
| 22 | J271020 | Болт с шайбой | 2 |
| 23 | 4637225 | Резиновая втулка | 1 |
| 24 | 4055311 | Зажим лента (L=140) | 1 |
| 26 | 9263792 | Блок контроллер | 1 |
| 27 | 7049302 | Крышка | 1 |
| 28 | J460635 | Винт с шайбой | 4 |
| 30 | 4631128 | Выключатель | 1 |
| 31 | J260816 | Болт с шайбой | 2 |
| 34 | 4361800 | Самонарезающий винт | 3 |
| 35 | 4121859 | Ленточный зажим | 2 |
| 36 | 3106928 | Кронштейн | 1 |
| 37 | 0005458 | Жгут проводов | 1 |
| 39 | 4254600 | Зажим | 2 |
| 101 | 4369817 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
