Электрооборудование (C) — HITACHI ZX270-3-HCMC

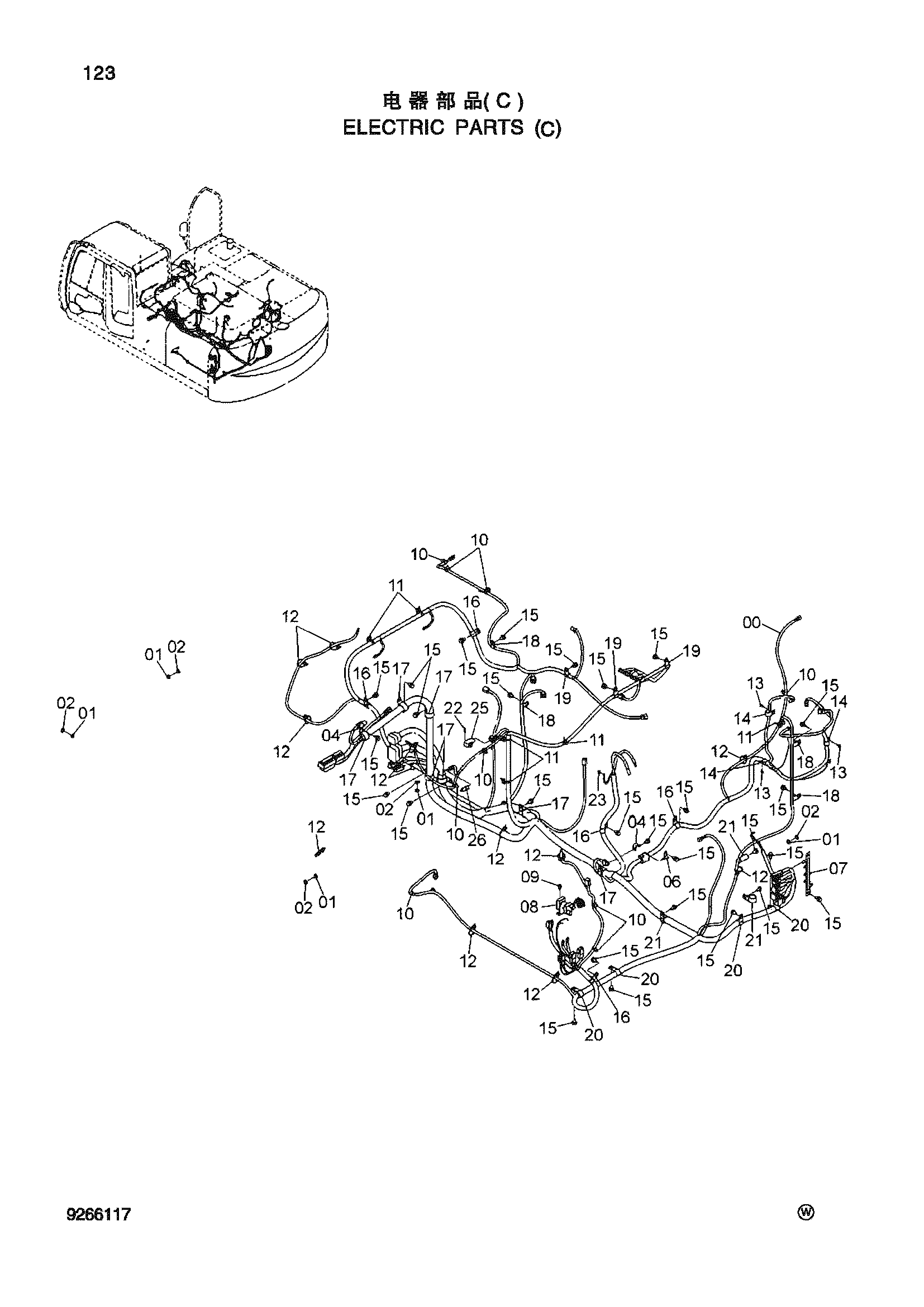

Заводская схема «Электрооборудование (C)» для HITACHI ZX270-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0005603 | Жгут проводов | 1 |
| 01 | J950010 | Гайка | 5 |
| 02 | A590110 | Плоская шайба | 5 |
| 04 | 4257159 | Кронштейн | 2 |
| 06 | 4418301 | Кронштейн | 1 |
| 07 | 3106886 | Кронштейн | 1 |
| 08 | 4452158 | Реле | 1 |
| 09 | J260816 | Болт с шайбой | 2 |
| 10 | 4449250 | Зажим | 9 |
| 11 | 4254600 | Зажим | 6 |
| 12 | 4055311 | Ленточный зажим | 12 |
| 13 | J260616 | Болт с шайбой | 3 |
| 14 | 4450494 | Зажим | 3 |
| 15 | J271020 | Болт с шайбой | 29 |
| 16 | 4190273 | Зажим | 5 |
| 17 | 4190264 | Зажим | 7 |
| 18 | 4190261 | Зажим | 4 |
| 19 | 4190275 | Зажим | 3 |
| 20 | 4190277 | Зажим | 4 |
| 21 | 4192035 | Зажим | 3 |
| 22 | J450520 | Винт с шайбой | 2 |
| 23 | J260612 | Болт с шайбой | 1 |
| 25 | 4651944 | Датчик давления | 1 |
| 26 | 4651943 | Датчик термостатический | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
