Гусеничная цепь(STD.) — HITACHI ZX270-3-HCMC

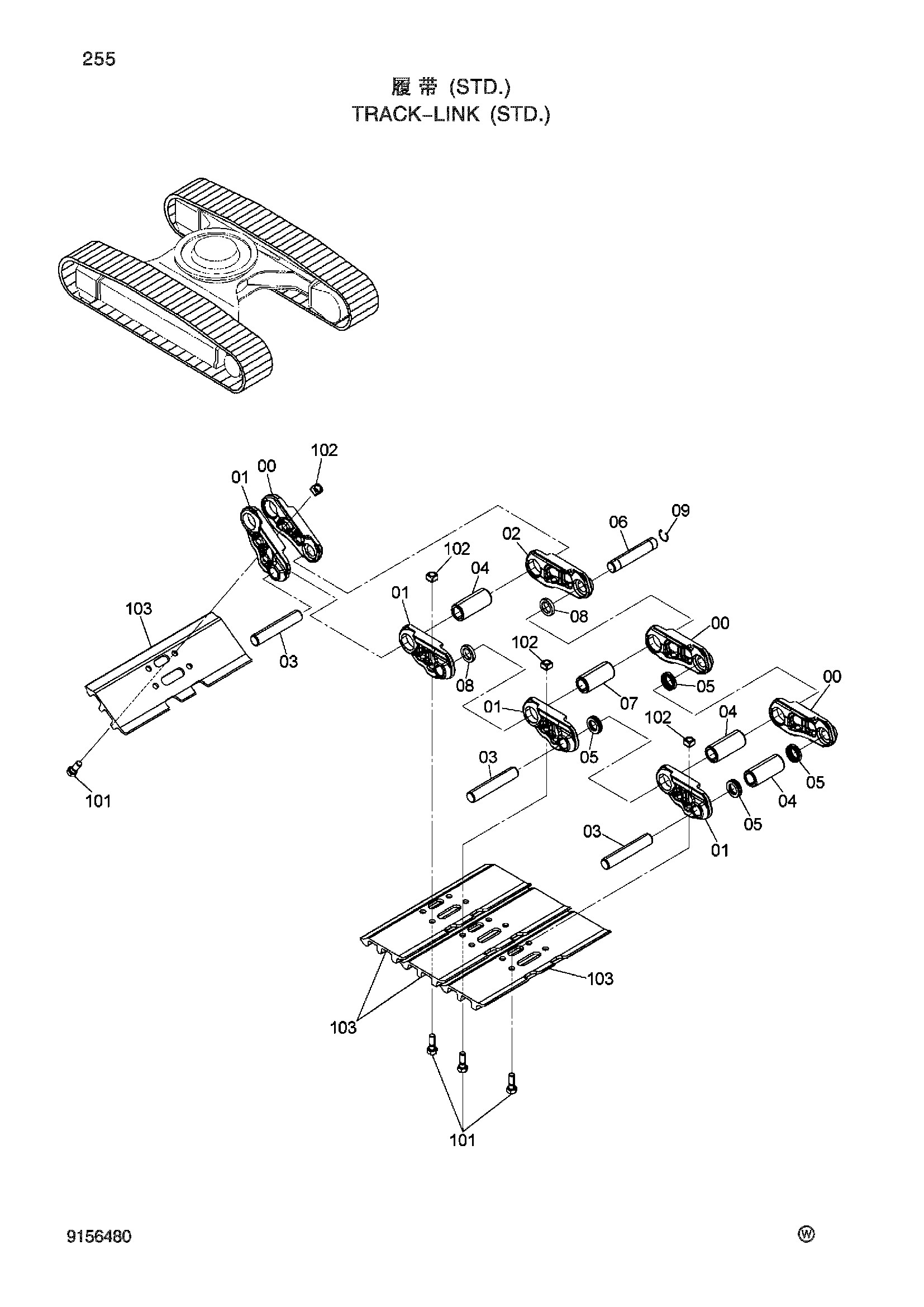

Заводская схема «Гусеничная цепь(STD.)» для HITACHI ZX270-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9156480 | Гусеничная цепь в сборе (600G) | 2 | |
| 9167837 | Гусеничная цепь в сборе (800G) | 2 | |
| 00-09 | 9202851 | Гусеничная цепь в сборе | 1 |
| 00 | 0004076 | Гусеничная цепь B | 44 |
| 01 | 0004077 | Гусеничная цепь B | 45 |
| 02 | 4456824 | Гусеничная цепь M | 1 |
| 03 | 4378891 | Палец | 44 |
| 04 | 3077928 | Втулка | 44 |
| 05 | 4378892 | Пылезащитное уплотнение | 88 |
| 06 | 3077929 | Соединительный палец | 1 |
| 07 | 3077930 | Соединительная втулка | 1 |
| 08 | 4378893 | Втулка | 2 |
| 09 | 4186653 | Кольцо | 1 |
| 101 | 3095745 | Болт башмак | 180 |
| 102 | 3081344 | Гайка | 180 |
| 103 | 2040403 | Башмак грунтозацеп (600G) | 45 |
| 103 | 2042033 | Башмак грунтозацеп (800G) | 45 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
