Интер радиатор трубопроводы — HITACHI ZX270-3-HCMC

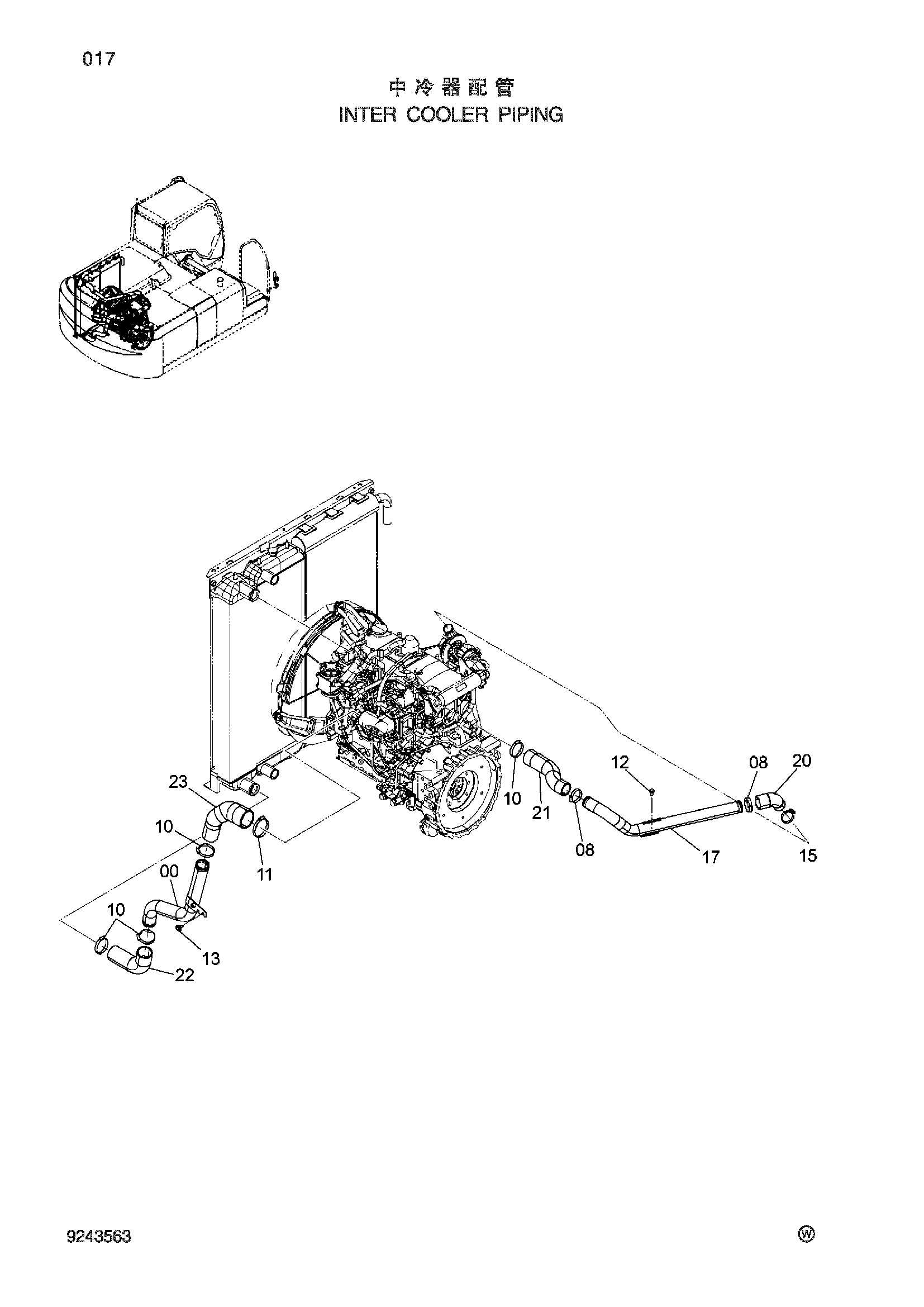

Заводская схема «Интер радиатор трубопроводы» для HITACHI ZX270-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8097862 | Трубка воздушный | 1 |
| 08 | 4504199 | Хомут шланга | 2 |
| 10 | 4504491 | Хомут шланга | 4 |
| 11 | 4503469 | Хомут шланга | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 13 | J281030 | Болт с шайбой | 2 |
| 15 | 4504198 | Хомут шланга | 1 |
| 17 | 8101403 | Трубка воздушный | 1 |
| 20 | 4643558 | Воздушный шланг | 1 |
| 21 | 4643559 | Воздушный шланг | 1 |
| 22 | 4643560 | Воздушный шланг | 1 |
| 23 | 4643561 | Воздушный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
